Napájení se stabilizátorem

18. 12. 2007 Autor: Pozňa 6918× 24
Zdravím všechny hledače a přispívám k tématu napájení.
Také jsem se potýkal vhodným napájením detíku. S poklesem napájecího napětí se měnila k horšímu spolehlivost a  proto jsem klasický baterie „neždímal“ do do úplného konce. Časem se mi nashromáždily baterie, pro které jsem neměl využití. Zkoušel jsem nabíjecí baterie, ale rozdíl -0,3V oproti klasické 1,5 V se projevil dost brzo.

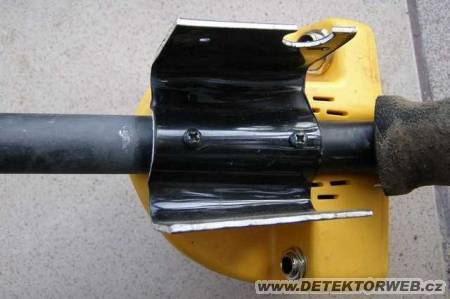

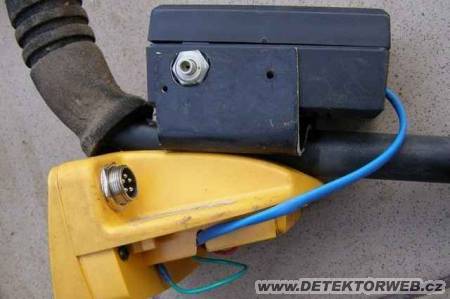

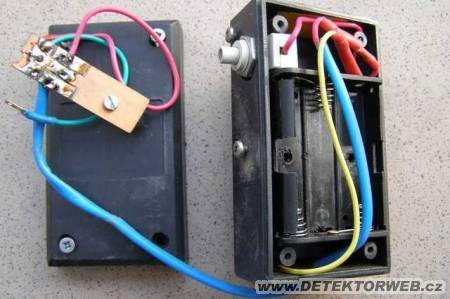

Tak jsem pořídil držák na 6 tužkových baterii, krabičku a stabilizátor napětí 7806 pro 6V. Nějakou dobu mi toto leželo doma, ale když mi odešly baterie na začátku hledání a náhradní jsem zrovna nechal doma, byl jsem vybuzen k činnosti. Pro stabilizátor, který má doporučené zapojení s minimálním počtem součástek jsem zbastlil plošňák, držák krabičky naohýbal z novoduru pomocí fénu, vypínač vybral z lampičky. Pro upevnění jsem využil původní vruty, které drží schránku detíku. Výsledek mého snažení není žádné „profi“, byl vytvořen v prvotním popudu inspirace , a protože to funguje, nemám potřebu to zatím vylepšovat.
Nejprve jsem „zpracoval“ částečně vybité baterie a teď používám jen nabíjecí baterky. Navýšení váhy a změna ve vyvážení detíku je minimální

Pozňa

 Autor: Pozňa

Komentáře

smrdla

18. 12. 2007, 09:32

Jo tak to není špatné nápad,z čeho je ta krabička na baterky?Budu s tím taky muset něco udělat,tahám s sebou kila baterek.

cybernetic

18. 12. 2007, 13:06

este by stalo za to umiestnit bateriovy blok pod laketnu opierku.Ruka vam za to podakuje.

LUBOSS

18. 12. 2007, 13:58

Ja som to vyrieši ešte jednoduchšie, tiež mám batériový blok, ale v ňom len 2 nabíjacie a v detíku ďalšie 3, takže dokopy mi dávajú tých 6V

Pozňa

18. 12. 2007, 15:16

to smrdla: v prodejnách elektroniky ( např. GES Elctronics) jako plastová přístrojová krabička, je jich mraky, různé rozměry a provedení.

kimi

18. 12. 2007, 20:51

Ahoj,mám taky tohodle gareta a řešij jsem to olověnou 6V/2,3Ah baterií,uchycenou pod loketní opěrkou.Sice je to o 700g těžší,ale ta životnost je o úplně něčem jiném.S nabíjecíma baterkama 2000mAh 6 hodin,s tímhle tak 40hodin.Ahoj kimi

KenTaur

19. 12. 2007, 00:13

700g je tuším 0,7kg, FUJ!

jarek512-j

19. 12. 2007, 01:42

To KenTaur: 0,7 kg navíc v ruce je fakt vpruz, zvlášť po nějaké té hodince, ale možná by se to dalo vyřešit delším kabelem a 0,7 kg přemístit do baťůžku nebo do nějaké kapsičky na opasek, tam už by to takový neštěstí nebylo. Ten rozdíl v životnosti za to možná stojí. Vyzkouším a dám vědět.

Jerry1

19. 12. 2007, 11:06

jarek512-j : kabel do batohu, nebo do ledviny to vyřeší, ale dost překáží, vím o čem mluvím bo jsem to tak měl u prvního detíku. Trochu to vyřešila kroucená šňůra (od tel. sluchátka, např.), ale stejně to hrozně omezuje hlavně při kopání.
Pozňa : jak dlouho v této úpravě baterky vydrží tobě ? A na to odfiltrování tam máš jaké kondenzátory ?

Pozňa

19. 12. 2007, 12:03

Jerry1: Pro stabilizátor je doporučené zapojení se dvěma kondíky, (http://www.ges.cz/sheets/l/l78xx.pdf). S nabíjecíma baterkama 2500mA tak měsíc při hledání 1-2 za týden, cca 30hodin.

Jerry1

19. 12. 2007, 20:12

Díky

Voss 69

21. 12. 2007, 08:21

Tenhle žlutý zázrak je docela lehká záležitost,takže takový nárust hmotnosti s člověkem zase až tak nepohne-i přes to,že to nebude nejspíš nejlíp vyvážené.Když lidi ustojí při celodence i Explorera,tak to nejspíš půjde přežít

romale

21. 12. 2007, 10:34

hoši filtrační kondíky mají smysl pouze u zapojení s můstkovým usměrňovačem a transformátorem,kde původní stříd.proud je usměrněn na tepavý jednosměr. a konďoury to zvlnění narovnají.Zde je z baterek generován ideál.proud stejnosměrný,tak nevím co chcete filtrovat.V napájecí části detíku je kondensátor elektrolit.stejně osazen a to z důvodu proud.odběrových špiček,kde slouží jako rezervoár proudu a stabilizaci celého obvodu.Jinak tyto stabilizátory pracují spolehlivě s napětím o 5V vyšším-i když u tak malých odběrů co má detektor je to v podstatě jedno.Mladým elektronikům zdar.Romale..

tyvoly

25. 12. 2007, 02:33

prosim do jake hloubky, ti to jde,,jdes aspon do 25cm,,,,,s normalni cívkou

Benžo

25. 12. 2007, 10:24

Zdar hoši! Co takhle přidat ještě jednu nabíjecí baterii 1.2V. Pod kryt se určitě vejde. Takže 5x1.2V = 6V.

looki

26. 12. 2007, 09:33

romale-mas pravdu stim kondikem.Mimo to jsem prisel na zpusob jak regulovat hlasitost (romale promine) za pouziti klasickeho potiku.Vyvedl jsem pouze dva dratky a umistil je spolu s potikem pod konektor pod sluchatka.Je to opravdu uzitecne pri hledani bez sluchatek.Staci rozebrat tu zlutou pixlu a jeden z privodu na reprak rozdelit.
Co se stabilizatoru tyce, tak mi prijde jako blbost montovat tu velkou cernou bednu pod detik.Vsak se da udelat i mala verze ktera se umisti hnedle do vnitrku hlavni jednotky.Mista tam je habadej.Ja sice netestoval
dosah pri ruznych aku, ale myslim ze pokud nesviti na displaji symbol baterie, tak konstrukce ma proudu porad habadej.Od toho tam ten symbol taky je (myslim spise detektor podpeti na motherboardu).Pokud se pletu tak se omlouvam.

playa

26. 12. 2007, 19:40

to looki, no to je tvrdé, k repráku na nízké impedanci ještě poťák, no ještě že se vcelku nic nemůže stát, když se impedance zvýší, ale stejně, je to netechnické

playa

26. 12. 2007, 19:45

Pokud se týká aku, tak je třeba více hledět na vybíjecí charakteristiku, než kapacitu, najít aku, které mají vybíjecí křivku plošší a drží, než když proud s odběrem pořád padá. Problém je, že u některých výrobců to nezjistíme, jedině pokusy. Když šňůru k aku či sluchátkám, tak dlouhou, aby se mašina dala položit, ač ne levák, kmitám levou, je to výhodnější... Když jsem měl krátkou, tak jsem ji opíral o bok a pochopitelně furt padala...

looki

26. 12. 2007, 20:49

playa- tvrde to je,ale co nadelam
Vis nejake zapojeni na regulaci repracku??co by se teoreticky mohlo stat mojemu detiku stim potikem??

Pozňa

28. 12. 2007, 11:46

mudla.smudla: Baterky neovlivní dosah. Do hloubky, kterou uvádíš, kopu jen vyjímečně. Většina nálezu je pár cm pod povrchem a na větší kopání jsem líný.

Larsen

30. 12. 2007, 14:28

Zkus dobíjecí baterky 2950ma, používám k vlastní spokojenosti bez doplňků.

marczus

01. 01. 2008, 19:45

borec)))))fajn napad gratulation

tyvoly

14. 01. 2008, 02:13

pánové a co zvuk

bublina6

09. 02. 2008, 12:55

Poťák do série s reproduktorem je bych řek že vcelku v pořádku, mám tam cca 220ohmů, sníží se tim zatížení koncového zesilovače, klesne výkon a spotřeba - s reproduktorem napřímo při zapnutém pp sem měl odběr 280mA a s poťákem ňákejch 75mA, takže se stim prodlouží i doba chodu detíku na jedno nabití. Já sem si udělal pack pod lok. opěrku a mám vní 3xLiIon článek (10,8V) + stabilizátor

chupi

26. 03. 2008, 14:03

používám nabíjecí AA baterie GP RECYKO , max. kapacita je sice jen 2100 mA , ale mají skvělou vybíjecí křivku a na rozdíl od klasických NiMh nulové samovybíjení .
