Sbírka dalekohledů

06. 10. 2020 Autor: sawier 8128× 10
Ahoj všem,

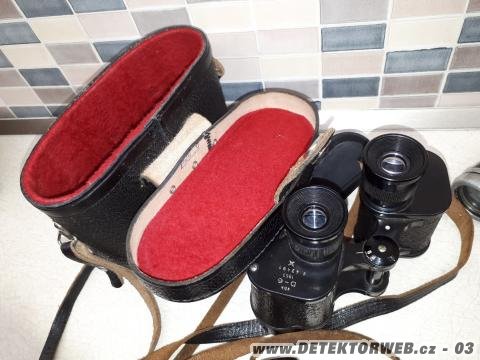

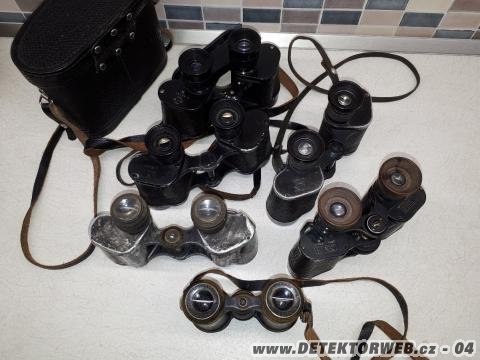

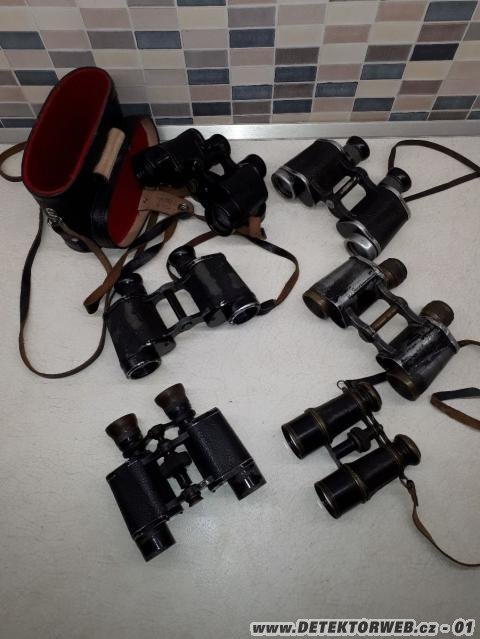

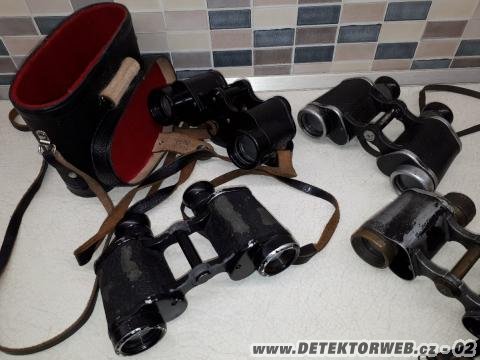

jak jsem slíbil v předchozím příspěvku, posílám foto sbírečky dalekohledů. Není to moje parketa, ale z některých z nich mám radost. Poválečný D-6 i s futrálem jsem dostal od dědy před x-rokama a nedám na něj dopustit. Obraz jako víno. Jen netuším, jak používat ten kříž, co v něm je. Rád bych se někdy naučil podle toho třeba odhadovat vzdálenost.

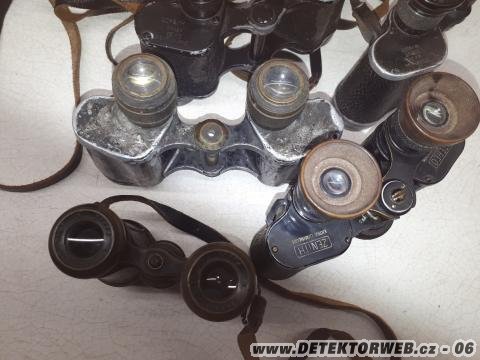

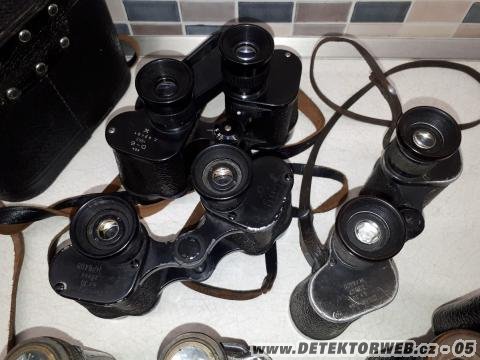

Pak tam jsou 2 němci (viz předchozí příspěvek), 2 frantíci a 1 rumun. Rumun je teda v žalostném stavu, ale obraz má kupodivu čistý. Chybí mu přední plíšky apod. Dokázal by někdo určit období? Vypadá hodně podobně jako Dienstglas, jen má mosazné části a je o dost těžší.
Ať se daří
sawier

 Autor: sawier

Komentáře

petakiller

07. 10. 2020, 11:04

Pěkná sbírečka

klarkon

07. 10. 2020, 11:19

Použití záměrné osnovy D-6 :
Měření úhlů ve vodorovné a svislé rovině: Úhly ve vodorovné rovině se měří pomocí vodorovné záměrné osy na ohniskové destičce. Celý rozsah vodorovné i svislé stupnice záměrné osnovy u dalekohledu je 140 dílců. Měření je možné provádět jak při menších tak při větších úhlových vzdálenostech předmětů od sebe. Při úhlové vzdálenosti dvou předmětů větší než 140dílců je nutno vyhledat pomocný bod (předmět) a pomocí něho změřit úhel mezi pomocným bodem a jedním předmětem a pomocným bodem a druhým předmětem. Součet tvoří úhlovou vzdálenost obou měřených předmětů. Úhly ve svislé rovině se měří pomocí svislé stupnice záměrné osnovy, jejich měření se provádí podobně jako měření úhlů ve vodorovné rovině.
Vzdálenost mezi dvěma ryskami je 10 dílců, každý druhý dílek je číslován (2,4,6). Každý velký dílek je rozdělen malou ryskou na dvě poloviny, tj. na dva malé dílky po 5 dílcích. Celý rozsah vodorovné i svislé stupnice je 140 dílců.
Určování vzdáleností: Stanovit vzdálenost předmětu pomocí záměrné stupnice je možno jen v tom případě, jsou-li známy rozměry předmětu (cíle).
– změřit v dílcích podle záměrné osnovy úhel, pod kterým je vidět výšku nebo šířku předmětu (cíle)
– rozměr cíle vyjádřený v metrch vydělit počtem odečtených dílců
– získanou hodnotu vynásobit 1000
– výsledek je hledaná vzdálenost předmětu (cíle) v metrech
Příklad:
Výška telegrafní tyče je 6m, úhlová velikost tyče je 3 dílce. Vzdálenost tedy je: 6/3 x 1000 = 2000 metrů
Opravování střelby: Odchylky výpočtů ve vodorovné a svislé rovině je možno přesně měřit tak, jako úhly mezi dvěma předměty.

A teď si to přeber

sawier

07. 10. 2020, 11:33

Klarkon: celkem to dává smysl, chvilka tréninku a pude to  díky

klarkon

07. 10. 2020, 11:34

http://www.fernglasmuseum.at/museum/ior_8mal30/ior_8mal30.html

https://thumbs.worthpoint.com/zoom/images1/360/0311/30/ior-8x30-romanian-military-binocular_360_a3e0f8941ffb8bb4bd4b5d1a4f054985.jpg
Ten rumun vypadá takhle

sawier

07. 10. 2020, 11:42

Klarkon: druhý odkaz nejde otevřít. Nicméně z toho prvního odkazu, ano, vypadá takto a má stejné značení, jen ten materiál je jiný. Tělo hliník ale zbytek, jako okulary a rámečky čoček a té tyčinky spojující ty dvě půlky dohromady, to vše je asi z mosazi či co

sawier

07. 10. 2020, 11:43

Klarkon: a opět, nemá kříž, bohužel

sawier

07. 10. 2020, 11:47

Na jedné straně je B. C. Nr. 4 a sériové číslo asi 825, na straně druhé je logo IOR a Bucuresti

Luftreisen

07. 10. 2020, 12:06

Pěkné sbírka

DusanSK

07. 10. 2020, 18:47

krasne ! Gratulujem !

sawier

07. 10. 2020, 21:05

Vážení sháním výměnou za některé dalekohledy nebo i jiné věci, případně prodej, futral na dalekohled. Neměl by někdo?
