4cm O. P. Gr.vz.36

05. 08. 2010 Autor: candies 10153× 8
Něm. značení (4,7 cm Pzgr.Patr. 36(t) )

( Panzer Granat Patrone 36 )
Anexí území Čech a Moravy a s tím spojeném využívání rozvinutého zbrojařského průmyslu, zejména pak Škody Plzeň a jejích dceřinných společností, se německá armáda zmocnila pevnostního kanónu vzor. 36 a československého protitankového kanónu v ráži 47mm a s tím i protipancéřového střeliva jednotlivých vzoru (35; 36 a 36 umg ). Střela 4,7 cm Pzgr.Patr.36 byla jako celý náboj (viz obr.) vynikajícím československým střelivem. Značení v milimetrech u československé munice nebo v centimetrech u německé má svou velkou nepřesnost právě u této ráže kde průměr těla střely je 46,9 mm ale v technickém originálním výkresu č. S10190-Mu5949 je ráže udána pouze jako 4 cm.

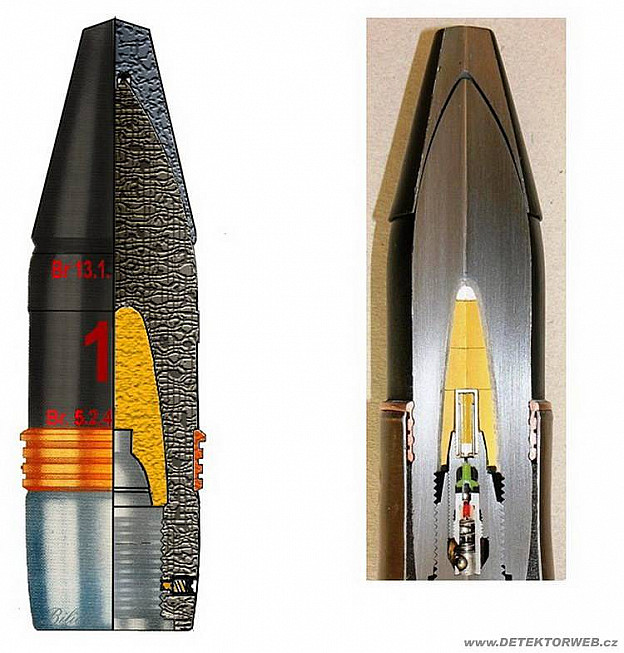

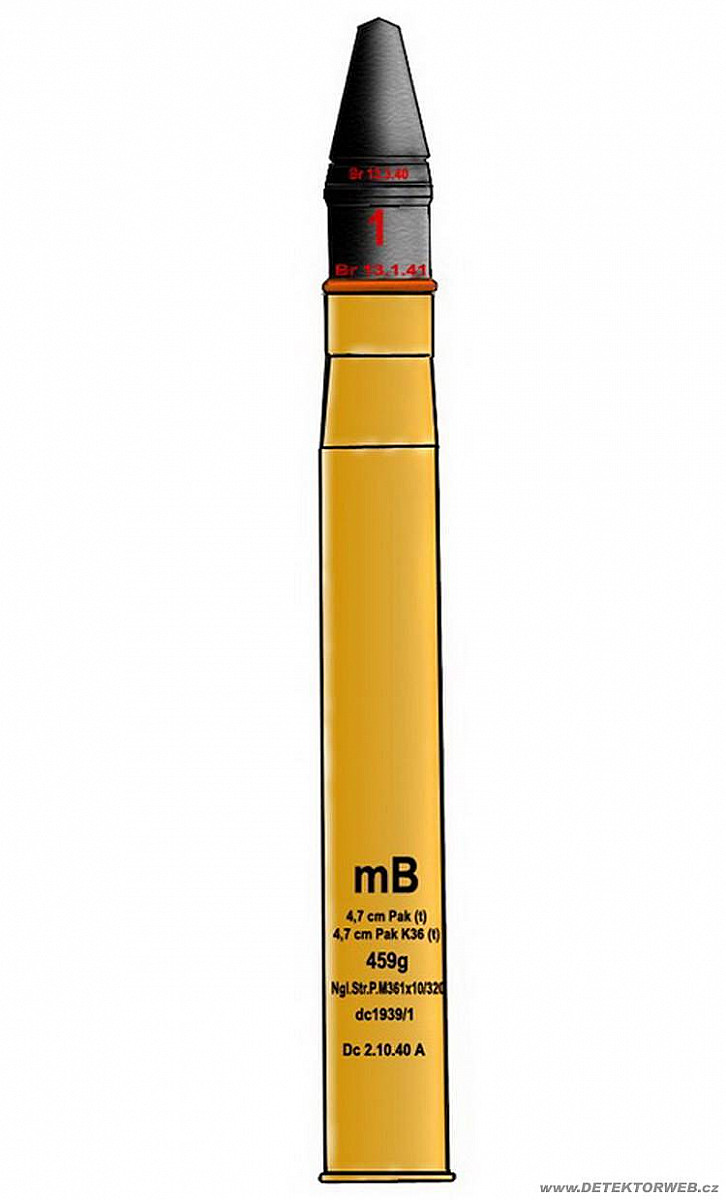

4.7 cm náboj Pzgr Patr. M36 pro čs. protitankový kanón Pak (Panzerabwehrkanone) a kanón vz. 36 (Kanone 36). Jednotný, protipancéřový svítící náboj. Určený proti pancéřovaným pozemním cílům. Náboj se používá v protitankovém boji jako nosič průbojného účinku, s tříštivým efektem zejména proti těžce pancéřovaným cílům s průbojností až 48 mm na vzdálenost 500m. Samotné tělo střely je složeno z masivního válcového ocelového těla na kterém je nalisována tzv. makarova čepice, střela má jednu čtyřdílnou Cu vodící obroučku, přední ogival je konický. Trhavinovou náplní střely je  TNTv kartonovém obalu s  Dnový zapalovač s integrovanou stopovkou je PD28.

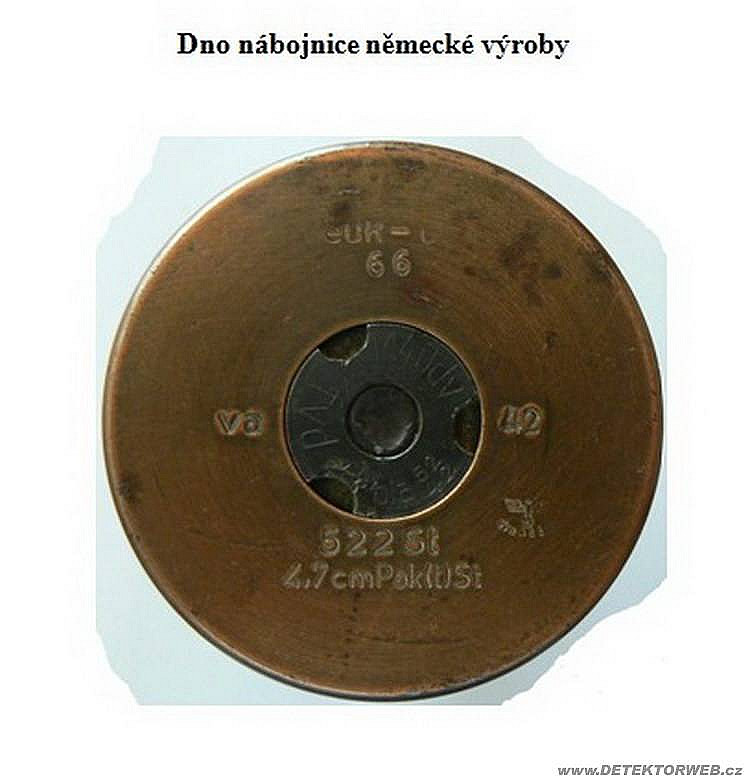

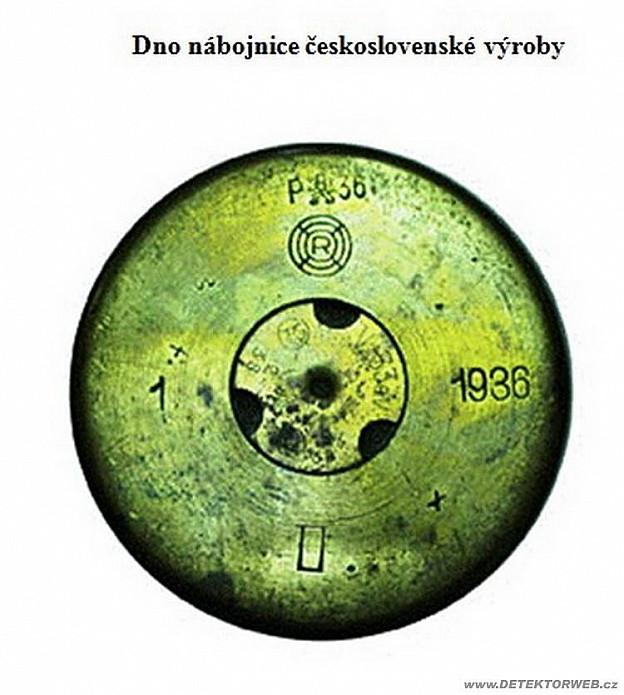

Nábojnice M36 značena 4,7 cm Pak (t) což značilo munici vyrobenou v předválečném Československu je plněna nitroglycerínovým prachem (459 g Str.P. M-36(1x10/320). má olověný drát (mB) a má mechanický zápalkový šroub M33.

Varianta M36
Celková délka náboje (mm) 518,5
Celková délka střely (mm) 166,5
Průměr střely
Nábojnice průměr dna (mm)
Délka nábojnice 46,9
64,2
404
Celková hmotnost střely (kg) 1,65
Hmotnost trhaviny
(g) TNT
15
Vodící obroučka
Výška (mm) 1x Cu
17,2
Zapalovač PD28;

Průbojnost : O.P.Gr.vz.36
na 100 m  : 54 mm
na 500 m  : 48 mm
na 1000 m : 41 mm
na 1500 m : 35 mm

Tělo střely je černé barvy s červeným šablonováním série, data výroby, označení kódu trhaviny („1“), kód výrobce „Br“ nebo „pla“, šablonování na nábojnici je černé šablonování. „mB“ označení přítomnosti olověného drátu.
Panzerabwehrkanone= protitankový kanón
O.P.Gr.vz.36 = Ostrý pancéřový granát vzor. 36 ( předválečné střely byly v barvě kovu s červeným šablonováním.)
