Flak

18. 06. 2010 Autor: candies  Další příspěvky autora 7636× 9

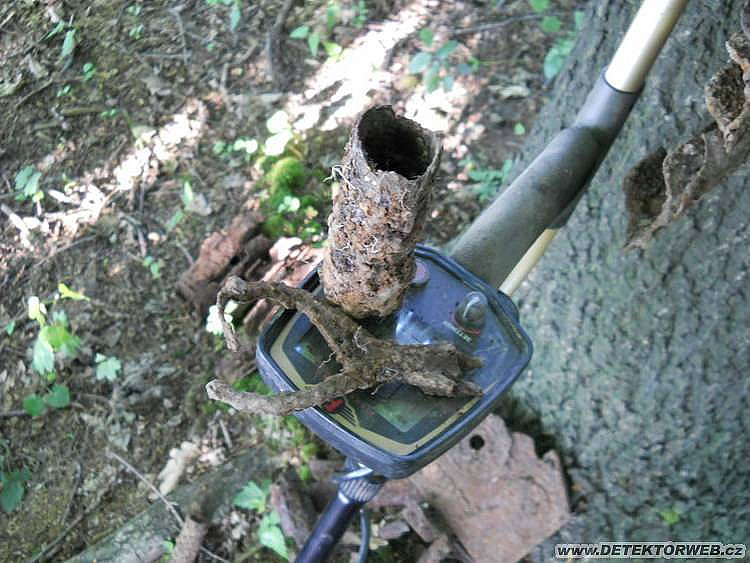

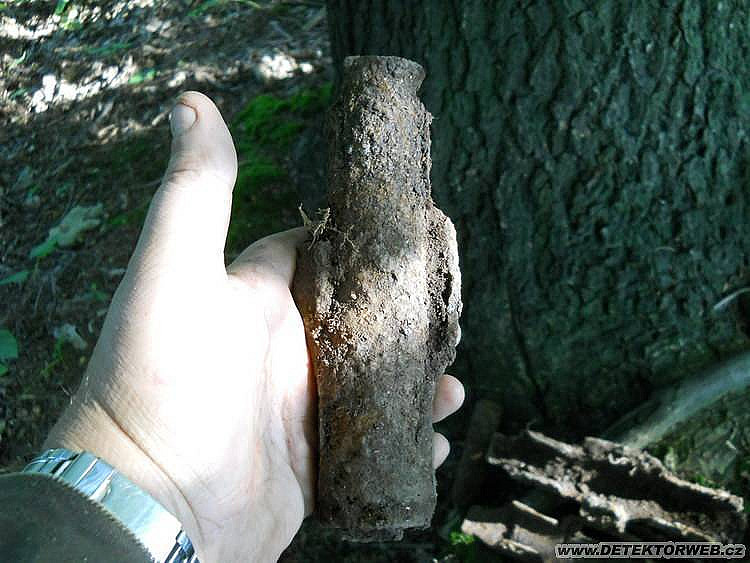

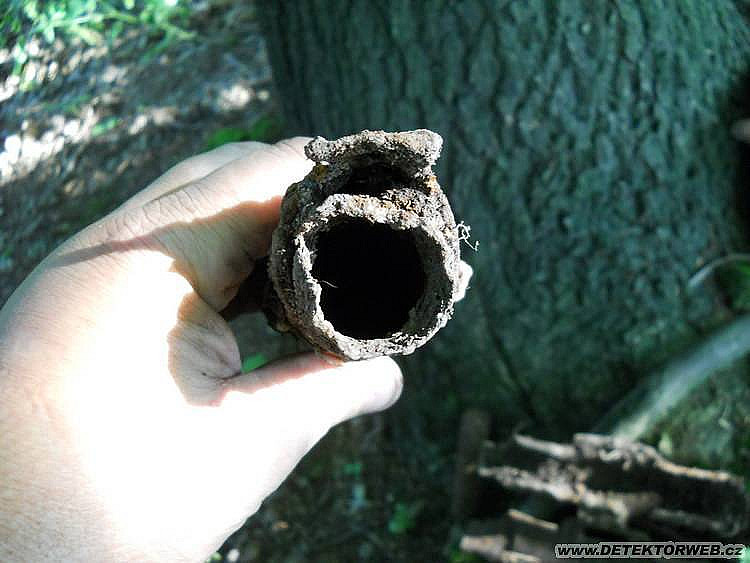

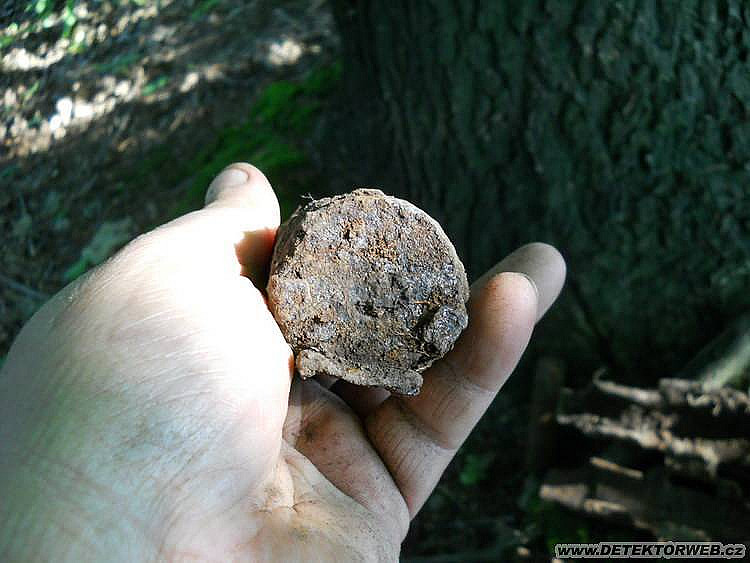

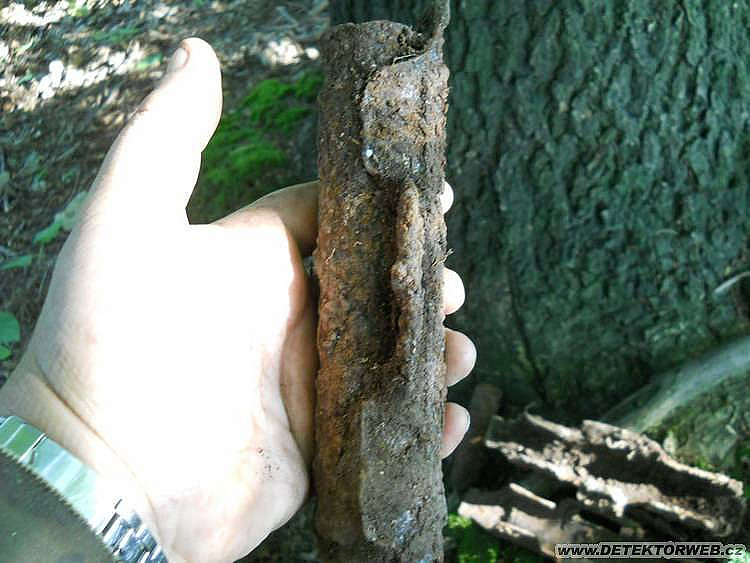

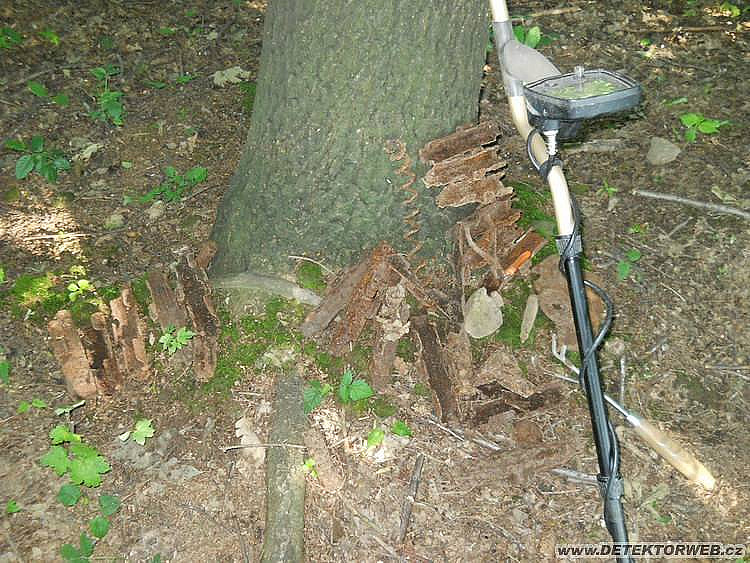

Tak zas na chvíli v lese. Ten flak co tam byl a dostal ránu už někdo uklidil ale něco málo tam ještě zbylo tak jsem to nafotil. Zatím hledání zdar.

 Autor: candies

Komentáře

Vojtaci

18. 06. 2010, 10:50

co to bylo za FLAK? poznáto někdo?

fagin

18. 06. 2010, 11:39

30 mm.

fagin

18. 06. 2010, 11:43

30x184B.

klarkon

18. 06. 2010, 11:45

Letecký 3cm maschinenkanone MK-103 využíval pro svou automatickou funkci odběru plynů z hlavně. Měl uzamčený závěr, který se uzamykal výkyvnými závorami umístěnými na závorníku. K odpálení náboje docházelo elektrickým impulzem. Dálkové ovládání celé zbraně bylo elektro-pneumatické.
Byl zásobován rozpadávajícím se nábojovým pásem, pro jehož uložení se používaly schránkové krabicové zásobníky. Samotný pás se po průchodu zbraní rozpadával na jednotlivé články. Pás obsahoval náboje s různými typy střel. Bylo možno kombinovat průbojné-zápalné ( Panzerbrandgranat), průbojné-tříštivé (Panzersprenggranat ), zápalné ( Brandgranat ) a trhavé střely ( Sprengranat, MineneGeschosgranat )atd. Velkou nevýhodou těchto kanónů ale byla jejich značná hmotnost. K tomu se ještě připočetly velké nároky na instalační prostor a velmi znatelný rázový účinek střelby na letoun ( pozn. uzamčený závěr ). Náboj měl rozměr 30 x 184B. Ke konci války byl používán na nouzové lafetě jako protiletadlová zbraň.
TTD Kanónu MK-103:
Výrobce: Rheinmetall Borsig
Ráže: 30 mm
Hmotnost náboje: 778 - 980 g
Hmotnost střely: 330 - 530 g
Hmotnost: 146 kg
Délka: 2318 mm
Kadence: 380 r/min / 440 r/min
Úsťová rychlost: 700 - 900 m/s

klarkon

18. 06. 2010, 11:47

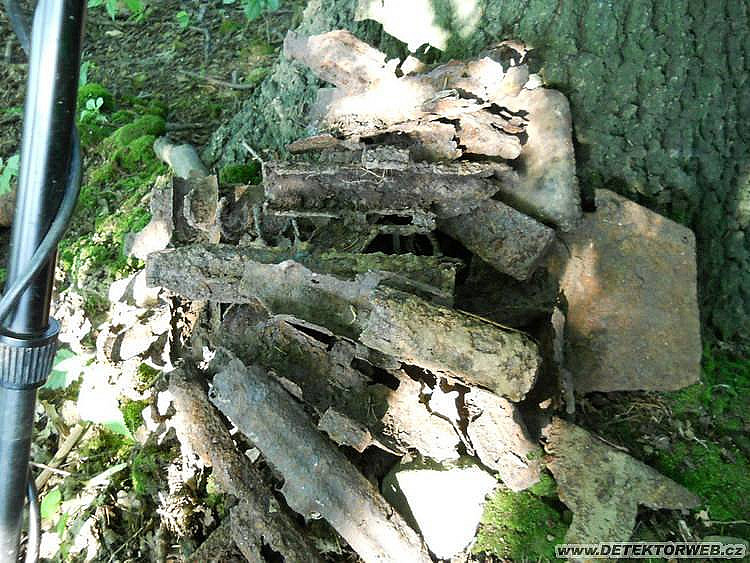

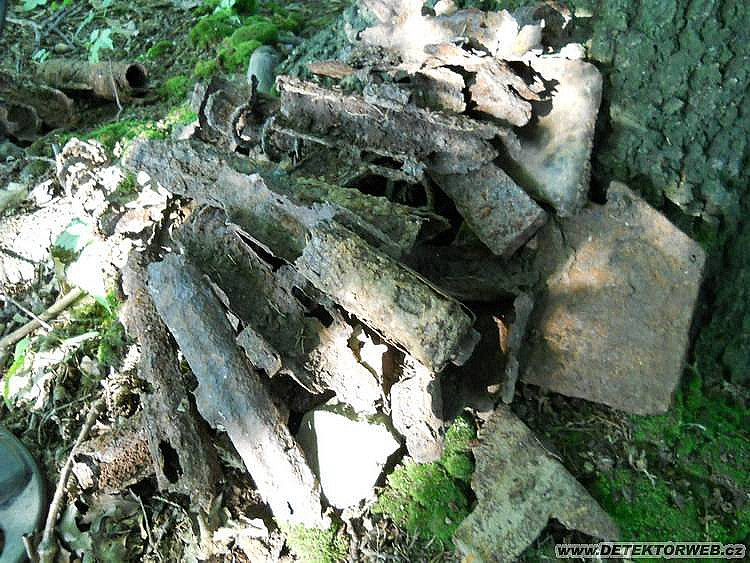

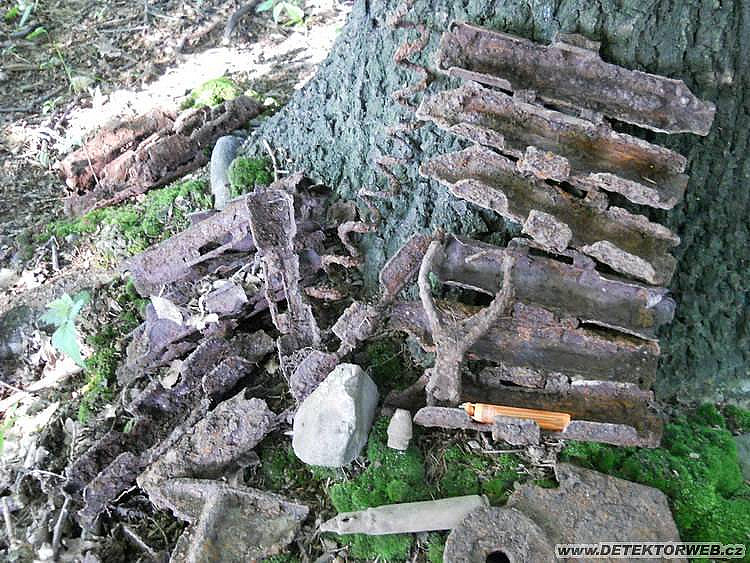

Poznámka: Pěkně zachovalé články pásu se vyskytují poměrně vzácně.

Kat

18. 06. 2010, 13:05

Flugzeugabwehrkannone to slovo pusu šálí, člověk by si zlámal jazyk říct to jenom tak. Je to dělo-kulomet co na letadla pálí, pro vo jáky znamenáto jednoduše FLAK.

torkemado

18. 06. 2010, 13:59

to: klarkon
podle toho co se našlo na místě šlo o provizorní lafetaci jako na obrázku zde http://forum.valka.cz/files/30_mm_mk_103_baumaffe_113.jpg

krtek 96

18. 06. 2010, 15:57

TO-klarkon.
díky za info. Jak tak koukám zase tu nejsou všechny fotky. Jinak se vážně jednalo o FLAK-MK-103. Zdravím všechny krtek96. za informaci máš

krtek 96

18. 06. 2010, 15:58

TO-klarkon.
díky za info. Jak tak koukám zase tu nejsou všechny fotky. Jinak se vážně jednalo o FLAK-MK-103. Zdravím všechny krtek96. za informaci máš
