Jaké zdroje, čím napájet a co nás to stojí?

05. 10. 2007 Autor: playa 7869× 8

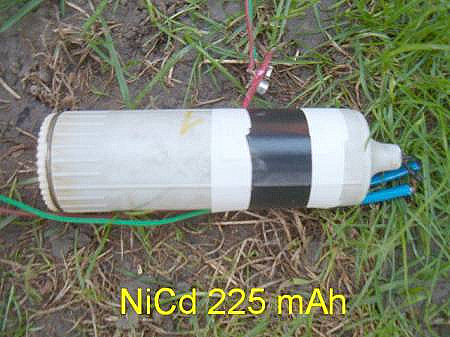

Pořídil jsem si za slušný peníz Black Knight Pro, provedl na něm malé úpravy(3w.detektory.wz.cz/forum/viewtopic.php?t=509&highlight=knight) a pak jsem začal uvažovat, jaké používat baterie. Máme v podvědomí, že devítivoltové baterie žádnou extra výdrží netrpěly. U půjčeného ZETEXu jsem používal externí knoflíkové NiCd 225 mAh. Pojďme tedy se podívat na napájení mašiny (tato používá 2x 9 V) a podumejme nad energetickou náročností a jak ji trochu přiškrtit, lépe řečeno najít výhodnější zdroj s přijatelným poměrem cena/výdrž..

Po zamyšlení se mne napadaly tyto verze:
- hledat akumulátor 9 V s vyšší kapacitou ale ještě přiměřenou cenou,
- ploché baterie v serii,
- nebude-li nám vadit váha a blembání u pasu, použít monočlánky
, - baterii, akumulátor s vyšším napětím, není mi ale známo, jaké max. napětí elektronika snese, takže
pak stabilizovat (nebo snížit napětí jinak), toto má jistou výhodu v rezervě napětí, - nebo opět již zmíněné knoflíky, které však již mají dny své slávy dáávno za sebou a jeden po druhém odpadá,
- je zde ještě jedna možnost hraničící s rozmařilostí, monočlánky mají dnes vysokou kapacitu, co tak udělat měnič 1,5 či 3 V/9-10 V?
- o  aku AA v serii pro jejich výslednou seriovou cenu jsem neuvažoval (ale jak kdo si na tom stojí finančně, že ano)

Když se dáme do měření, tak zjistíme, že odebíraný proud bez signálu je cca 10 mA, se signálem nám vystoupí skokem až přes 40 mA, ale pozor, když posloucháme na reproduktor. Takže první možnost pošetření si zdroje je pracovat se sluchátky, odběr nám pak klesne zhruba pod polovinu původního - do 20 mA. A to už stojí přece za to! O odpojení měřáku asi uvažovat nebudeme. Něco ztrácíme i na diodách, které bývají na vstupu zdroje.

LEDkontrol by měla zareagovat asi při 7,5 V. Zhruba při 6 V nám již detekce odumírá, popř. se detektor rozkmitá.

A teď se věnujme výběru napájecího zdroje.
Výrobci na bateriích neuvádí kapacitu, takže ji podle typu hledáme u výrobce, popř. ji uvádí i někteří solidnější prodejci na internetu, je jich však pohříchu jen pár. nebo se dotážeme přímo výrobce nebo jeho zástupce u nás. Obávám se, že prodejce za pultem nás touto informací asi nepotěší. Je zarážející, že u spousty baterií se uvádí jejich vynikající kvality, ceny vysoké, ale tento údaj chybí. A zákazník se spíše řídí cenou, než nábojem a tuto informaci nepožaduje, nakonec spousta jich ani netuší, že něco takového existuje. Takže napřed na internet, najít si vyhovující typ a pak teprve do šopu. U jedné baterie se tak dozvíme:Silná energie pro spotřebiče s vysokým odběrem a Atraktivní design. Tak jsem si o tuto informaci musel CZ zástupci napsat.
Problémem snad je, že údajně neexistuje nějaká metodika měření kapacity a z toho důvodu baterie, aku srovnávat dost dobře nejde. O tom však později.
Po dopsání se až sem jsem se zvedl a šel provést test dotazem u dvou prodejen, kde se prodává elektronika. V jedné se chlapec snažil pomoci, měl dokonce jakési katalogy, ale u jediné prodávané ploché žluté Varty za asi 20Kč neuspěl. Na této baterii dokonce ani není zmínka o jakou se jedná – uhlík a pod. Prodavač to též nevěděl. V další prodejně u ploché zelené GP mi prodavačka tvrdila jen jako ohraná deska, že je to obyčejná baterie, nic víc jsem z ní nevydoloval, cena 24 Kč. Greencell je však zinkochlorid. Kapacita nebyla ani u jedné baterie zjištěna. Tak si pak nakupujte, nejlépe u odborníků.
Naše baterie u nás vůbec nevedou. To jsme to dopadli. Nehledě na to, že mnoho jsou čajny.

Tak vzhůru na internet a hledat
6F22

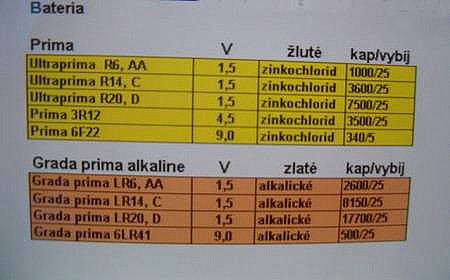

Náš výrobce Bateria Slaný CZ s.r.o. nám na  internetu sděluje že baterie Prima 6F32 9 V zinkochloridová (žlutá) má kapacitu 340 mAh (avšak při zatížení 5 mA!), počítejme pod 10 hod. činnosti s repro. Cena zhruba od 15.-Kč. a tedy 1,50 Kč/hod Se sluchátky vydržíme déle a levněji.

GP1604G
Někteří výrobci uvádí vybíjecí křivky při jistém odporu spotřebiče, např. u typu GP1604G 9V zinkouhlíková a odporu 620 ohm (což je ovšem míň proudu, než odebírá detektor bez signálu), by baterie vydržela při používání dvě hodiny denně celkem 30 hodin. Při odporu 180 ohm, což by odpovídalo hledání s repro a tudíž máme vyšší odběr, zkrátí se nám akční doba pod 10 hodin. A to při 20°C. Tudíž jako naše 6F22

Varta 2022

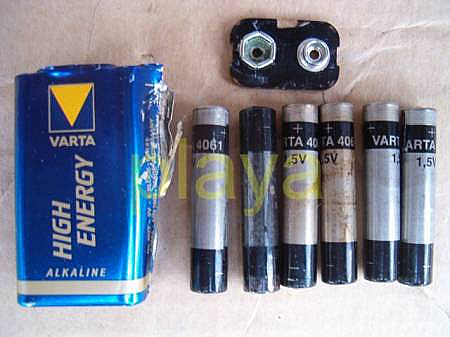

9 V a zjištěno 400 mAh, zinkochloridová, na foto vidíme její střeva. Pokud chce malé baterky 1,5 V, máte možnost.

6LR61
Pro srovnání, Bateria u alkalické 6LR61 uvádí průměrnou kapacitu 500 mAh (při zatížení 25 mA, vybíjeno do 5,4 V), což téměř koreluje se sluchátkovou spotřebou a co by nám dalo při použití sluchátek cca 25 hodin činnosti. Ale pozor, předpokládá se přerušované vybíjení, nikoli zapnu a skenuji do vybití! Zřejmě se musí vzpamatovávat, že jí ubývá sil, nevyčítejme jí to, přerušovaný provoz však uvádí i GP. A stálo by nás to 58 Kč - 2,32/hod

GP1604A
U tohoto alkalického typu při užívání 1h/denně a odporu 270 ohm, což jsme někde mezi sluchátkem a repro, životnost cca 20 hodim, s repro kontinuálně cca 10 hodin. Odpovídá naší 6LR61.

Akumulátor 6F22
Pokud používáme akumulátor, je  nutno si uvědomit, že má napětí 8,4 V! Např. Konnoc NiMH - 6F22 uvádí kapacitu 220 mAh, takže doba provozu bude cca 11 hodin sluchátkového provozu. Cena cca 280 Kč. Ale za stejnou cenu jsou i  se 170 mAh, nebo 200 mAh /247 Kč.. GP 200 239 Kč.

Lithiová baterie SAFT 3LS 14 250, napětí 10,8 V, značení blok 9 V, nominální kapacita 1,00 Ah, maximální doporučený konstantní proud 40 mA, -60°C/+85°C. 396 Kč - 40 hodin - 9,90/hod.

A nyní do exteriéru
plochá 3R12
A jedeme dál, u ploché baterie obyčejné (zinkochlorid, provozní prostředí –10 až 40°C) 4,5 V nám Bateria uvádí kapacitu 3500 mAh při zatížení 25 mA, což je pro nás výborný údaj, takže dvě by nás stály cca 40 - 60Kč. A měly by nám vydržet 175 hodin sluchátkového provozu - 0,28/hod. Zakoupit však můžeme celou škálu od zinkouhlíkových, zinkochloridových až alkalické. Zajisté se stoupající cenou. Umírněným by mohli vydržet i na rok. Alkalické jsou však i přes 100Kč/ks, kapacita neuvedena.

R20 – známý monočlánek
naše Ultraprima zinkochloridová Bateria, kapacita 7500 mAh při zatížení 25 mA, 90 gramů. Cena od 22 Kč/ks, 375 hodin sluchátkového provozu, sada cca 130 Kč - 0,35 Kč/hod

LR20 –monočlánek
Bateria - alkalická LR20 1,5 V s kapacitou 17700 mAh! při zatížení 25 mA a vybíjení do 0,9V. V blistru za 100 Kč můžeme dostat 2x Grada prima LR20, což při použití sluchátek by nám dalo celkem 708 hodin hledání a to za celkem 300 Kč - 0,42/hod.

Olověný bezúdržbový akumulátor SLA 12V/1,3Ah
rozměr: 97 x 43 x 52 mm, 0,6 kg, 200Kč

Z uvedeného si již můžeme odvodit, co nás na elektrické energii bude stát hodina hledání (neuvažuje se doba kopání, tedy stav bez signálu)

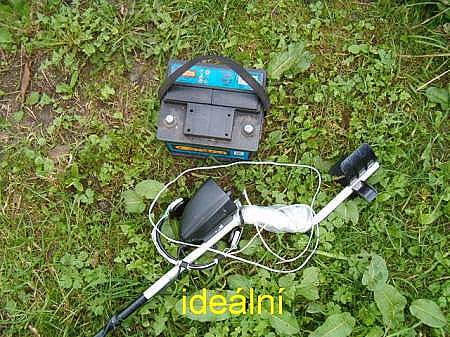

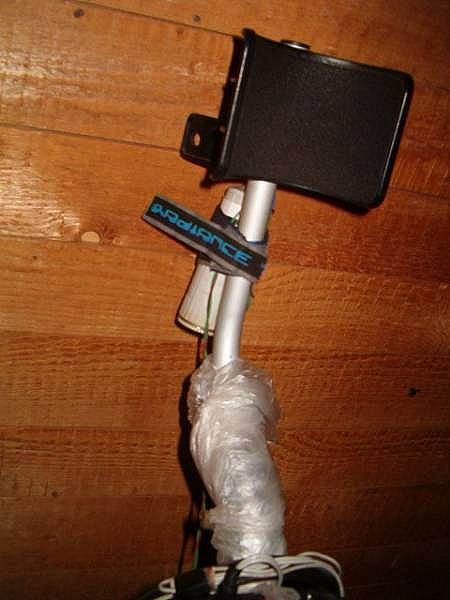

Jde nám jistě jde i o cenu, poměr kapacita - cena/doba hledání. Takže hledáme to optimální, devítivoltové z toho moc dobře nevycházejí. Není to sice výhodné z hlediska umístění, ale lepší je použití externího zdroje. Pokud používám NiCD knoflíky, jsou připáskovány – viz foto. Existuje však i ideální soustava, jen se to trochu pronese. Ale takový ruksak na záda, nebo nosiče a je to vyřešeno.

Veledůležitá poznámka potěšující
Ve skutečnosti by doba provozu měla být delší, než vypočítaná, protože nepracujeme imrvér se signálem, ale s pulzy při nálezu, takže střední odběr bude zákonitě nižší. Proto považujme uváděné údaje pouze za orientační. U jiných detektorů by bylo nutné zjistit odběr bez signálu, se signálem a sluchátky a se signálem a reproduktorem.
V zimním období pochopitelně kapacita zdrojů klesá, uvádí se pracovní prostředí tak do –10 až -15°C. Pro skladování se doporučuje chladné prostředí, při pokojové teplotě jsou ztráty vyšší. Že by jako filmy do ledničky?

Na pobavení, na internetu je jedním prodejcem nabízena baterie 9 V u níž tento uvádí, že ve většině detektorů vydrží cca 1 rok. Cena? 82Kč a alkalický zázrak. Nevím co má na mysli tím vydrží, třeba že se nevypaří. Prý ušetříme, jenže i Ultra jsou levnější.

Lépe používat alkalické baterie Zn/MnO2, než Zn/Cl, mají větší kapacitu. Zn/Cl jsou určeny pro menší odběr. Jak říká slogan – vydrží 4x déle. Nicméně samotný provoz je dražší.

Uváděné ceny zdrojů jsou orientační, víme, že se liší podle prodejců. A tedy i poměřovat ceny, někdy jsou rozdíly úžasné. Př., když projedeme internet, tak u stejného typu baterie najdeme cenu od 26 do 45 Kč!! Takže i výběrem prodejce ušetříme.

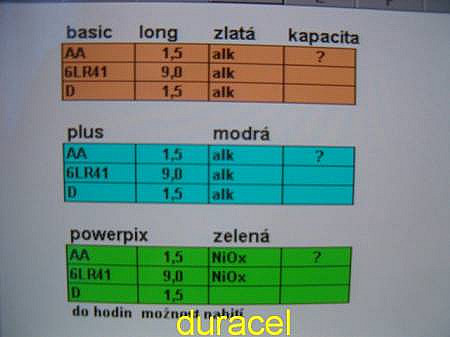

A teď se na některé baterie podívejme:

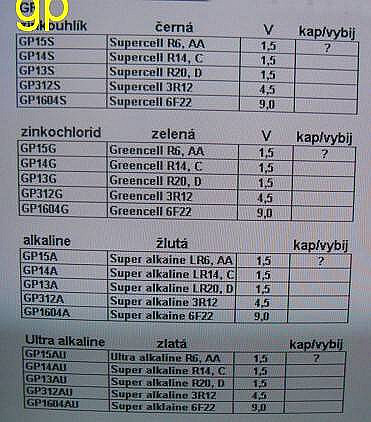

plochá GP312S zinkouhlík černé
plochá GP312G zinkochlorid zelené
plochá GP312A alkalická žluté


mono GP13S
mono GP13G
mono GP14A alkalická
mono GP13AU ultra alkaline zlaté
9 V  GP1604S
9 V GP1604G
9 V GP1604A
9 V  GP1604AU

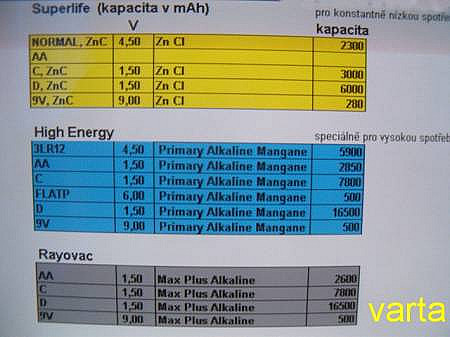

Varta
zinkochlorid
superlife žluté s konstantně nízkou spotřebou energie, např. nástěnné hodiny, svítilny nebo dálkové ovladače.
alkalické
hight energy modré speciálně přístroje s vysokou spotřebou energie,
longlife extra oranžové? speciálně pro přístroje s vysokou spotřebou energie,
Rayovac Max Plus Alkaline
Max Tech alkalická

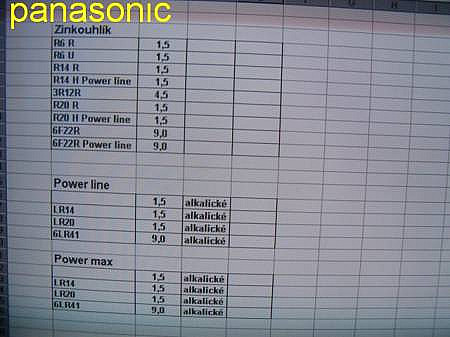

Panasonic
mono LR20 Xtreme power alkalická
mono R20R Special power zinkouhlík
9 V 6LR61 Xtreame
9 V 6F22R Special power zinkouhlík


plochá 3R12R zinkouhlík


Test výdrže si můžeme provést sami, když využijeme znalostí ohmova zákona a necháme zdroj vybít do napětí, kdy detektor již nedetekuje..

A nyní vážení přátelé sladké tajemství. Jsou mašiny, kde jsou 9 V baterie zapojeny seriově a jiné paralelně. V tomto případě jsou paralelně, s největší pravděpodobností, téměř se rovnající absolutní jistotě pro zvýšení kapacity a tím prodloužení doby činnosti. Takže klidně lze pracovat i s jednou, zvl. když budete mít vysokokapacitní. Já používám již zmíněné dosluhující knoflíky NiCd (tedy zhruba 9,6 V), nebo ploché baterie a k tomu klasická sluchátka o impedanci 80 ohmů (chtělo by to regulaci hlasitosti). Jsou-li použity dvě baterie, vyměňovat obě současně. Znovu upozorňuji, že akumulátory typu 6F22 i když označené 9 V mají napětí 8,4 V, což je logické, protože jsou složeny z jednotlivých článků o 1,2 V.

Jinak doporučuji si přečíst testy provedené EZÚ, kde se můžeme poučit: http://ekonomika.idnes.cz/test.asp?r=test&c=2000M126T01D testy baterek uhlíkových a

http://ekonomika.idnes.cz/test.asp?r=test&c=2000M144T01B testa baterek alkalických

Odbočení
Mám foto HP 735, což je žrout energie, nebýt nabíjecí aku, nyní 2x 2700 mAh, tak jsem do něj už vrazil sta a sta jen za baterie, když uvážím, že v nejhorší kvalitě bez blesku se nedá nafotit ani plná paměť přístroje.

Takže teď je na každém, aby si vybral, co do energie vrazí, co je pro něj výhodnější.

playa
