Letecká kontejnerová puma SPLITTERBOMBE -2 (SD-2)

Letecká kontejnerová puma SPLITTERBOMBE -2 (SD-2) „SCHMETTERLING“

Kontejnerová puma, plněná bombami SD-2 s rozněcovači Z.70B tvořila první plnohodnotný systém dálkového minování, použitý s širším měřítku. Němci však tuto skutečnost nikdy dostatečně nedocenili a jestliže rozsáhle aplikovali SD-2 jako tříštivou bombu, adjustaci rozněcovačem Z.70B nasazovali především jako pomocný prostředek v kombinaci klasickou variantou letecké bomby. Podle britských údajů během "Bitvy o Británii" Luftwaffe použila s vysokou efektivností okolo 12 000 bomb SD-2. Tato mina velmi komplikuje záchranné a likvidační práce a má na svém kontě velké množství zranění a úmrtí anglických hasičů a záchranářů. Velení Luftwaffe naštěstí nedokázalo získat přesvědčivé zpravodajské informace o těchto skutečnostech. Bomby SD-2 byly rozsáhle používány na Východní frontě a v severní Africe. Po skončení Druhé světové války Američané bombu SD-2 převzali jako M 83 a letecký systém dálkového minování pod názvem "BUTTERFLY" přijali do výzbroje své armády.

Určení : K ničení živé síly protivníka

Charakteristika : Kovová, tříštivá, časová, nárazová, protizdvihová, s maskovou jistotou.

TTD :
celková hmotnost ..................................... 2000 g
trhavina (Amatol 40/60).............................. 225 g
délka................................................................. 88,9 mm
průměr............................................................... 762 mm
poloměr účinnosti……………………...…… 4 ÷ 6 m
rozsah pracovní teploty…………...……... -10/+30 0 C
barva……………………………………….. černá, šedá, feldgrau, žlutá, červená, žlutá s červenými pruhy, bez nátěru

Konstrukce a činnost :

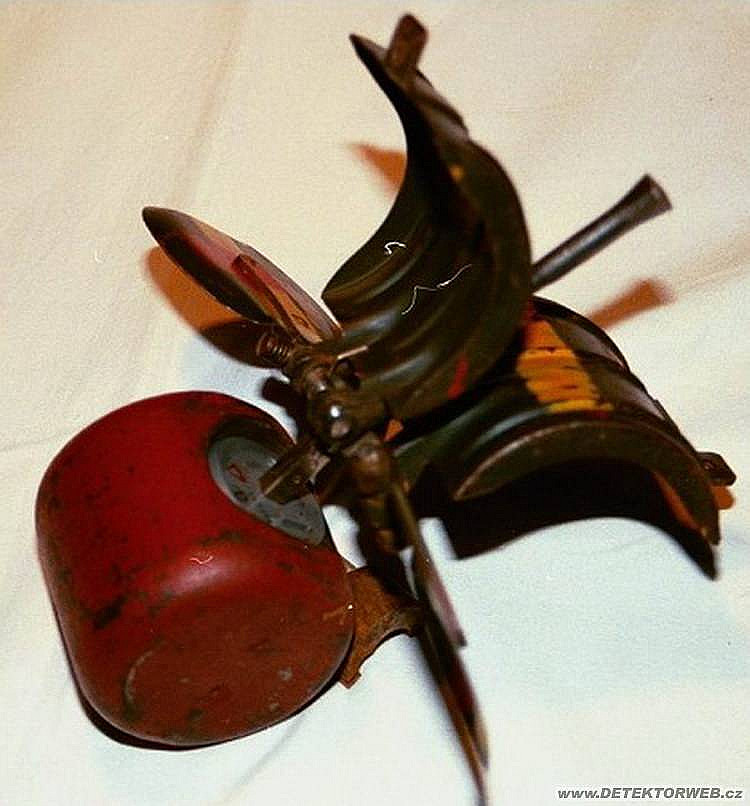

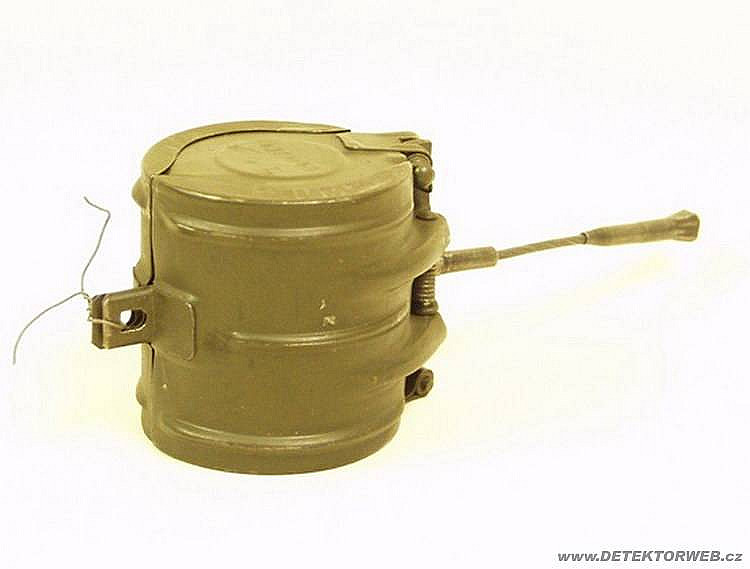

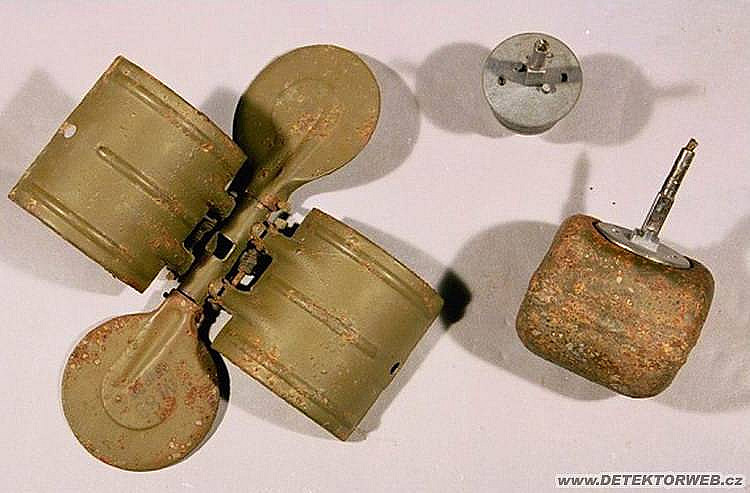

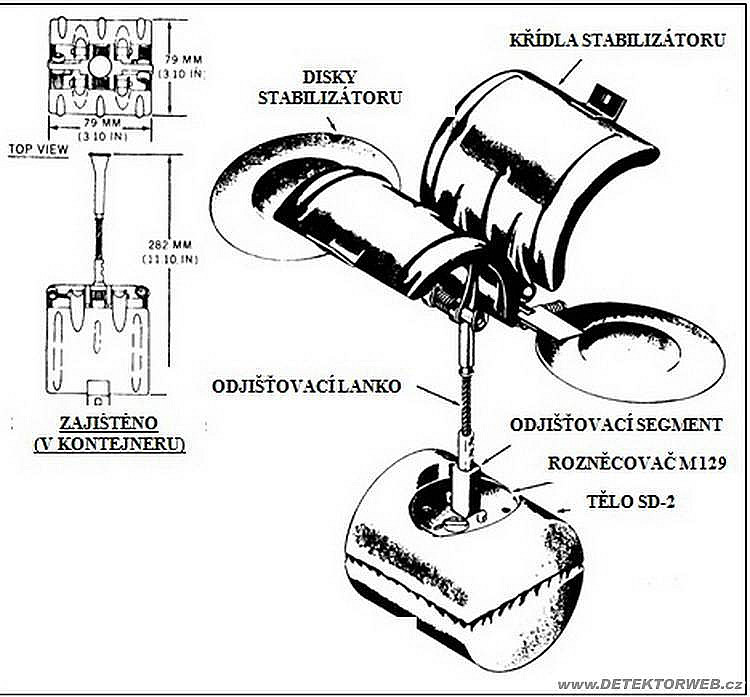

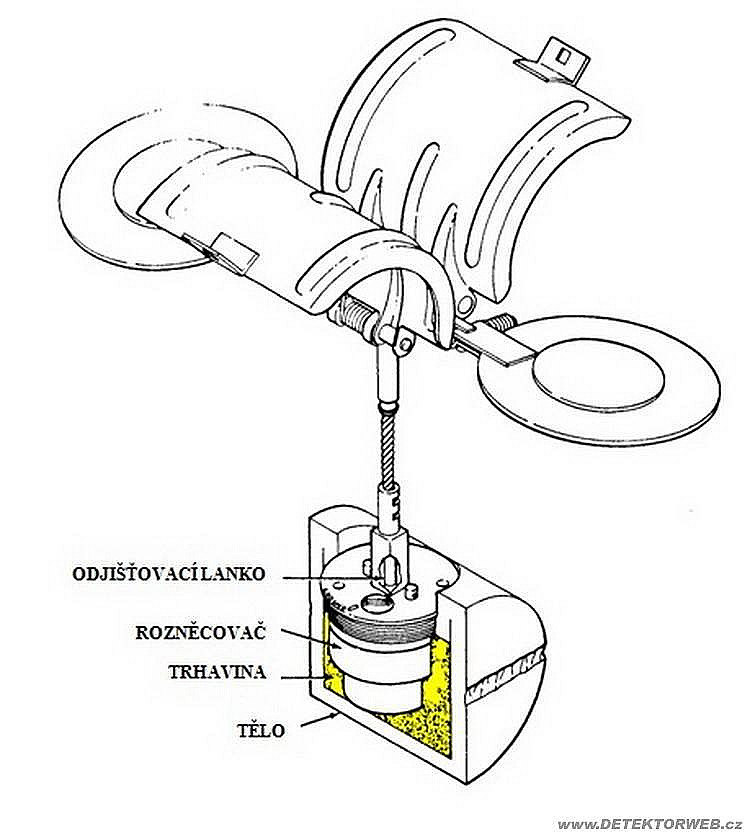

Tělo je tvořeno silnostěnným litinovým válcem, obsahujícím trhavinu. V boční stěně se nachází jímka rozněcovače. Z rozněcovače je vyvedeno krátké ocelové lanko, na jehož konci je upevněn stabilizátor. Tělo bomby je uzavřeno v plechovém válcovitém pouzdru, složeném ze dvou částí, spojených pojistnou závlačkou.

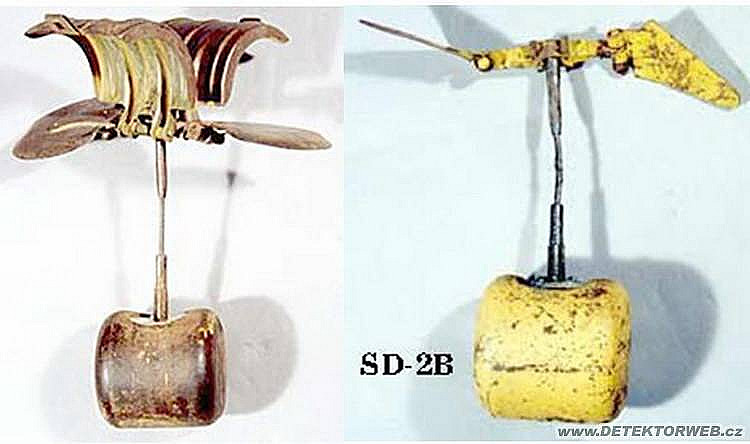

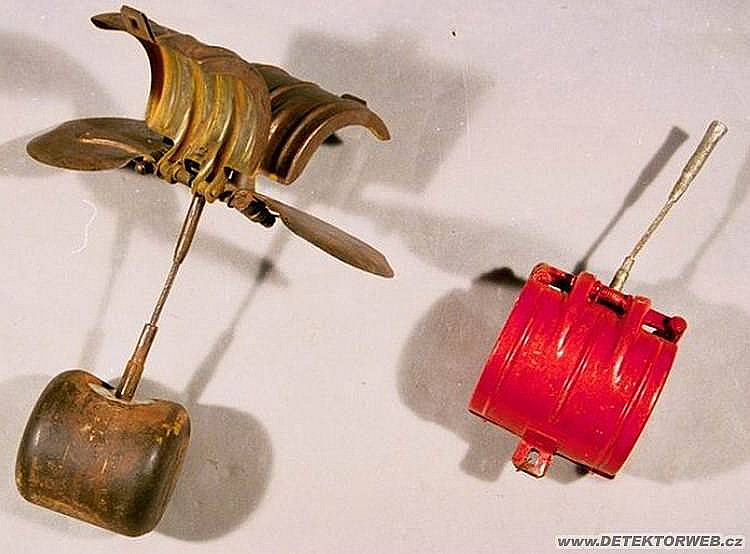

Stabilizátor je tvořen dvěma kovovými kotouči (SD-2A), nebo dvěma lopatkami (SD- 2B). SD-2A je rozněcovač zalisován, ale v SD-2B upevněn kolíkovým spojem.

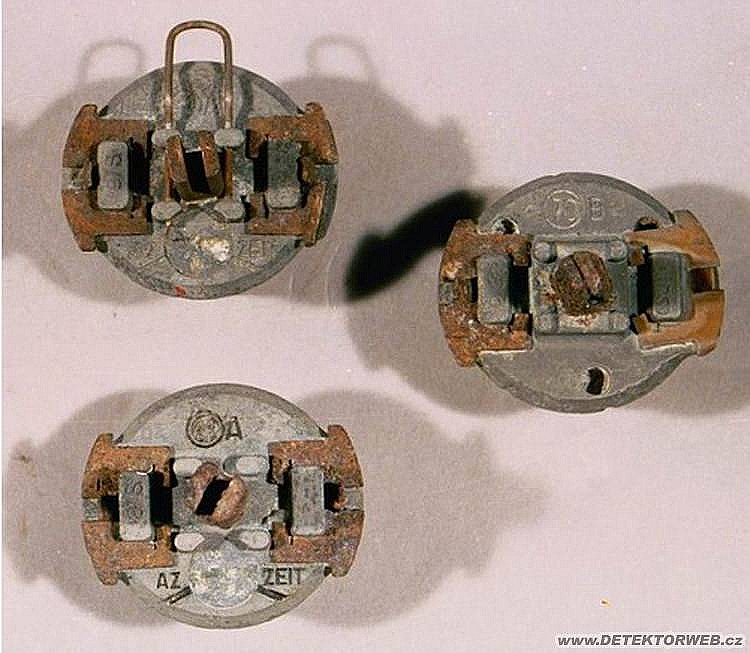

Bombu SD-2 je možné adjustovat následujícími rozněcovači:

• A.Zt.Z.41 (A.Z.34-41). Časový, nárazový. Rozsah maskové jistoty je 2,9 ÷ 3,5 s. od rozevření stabilizátoru. Má dvě nastavení "ZEIT" (čas) respektive "AZ" (náraz). Výbuch v závislosti od nastavení nastává ve vzduchu po nastavené době po oddělení z kontejneru, nebo v okamžiku dopadu na překážku. Určen pro bombu SD-2A.
• A.Zt.Z.41A (A.Zt.Z./42). Časový, nárazový. Rozsah maskové jistoty je 2,9 ÷ 3,5 s. od rozevření stabilizátoru. Má dvě nastavení "ZEIT" (čas) respektive "AZ" (náraz). Výbuch v závislosti od nastavení nastává ve vzduchu po nastavené době po oddělení z kontejneru, nebo v okamžiku dopadu na překážku. Určen pro bombu SD-2B.

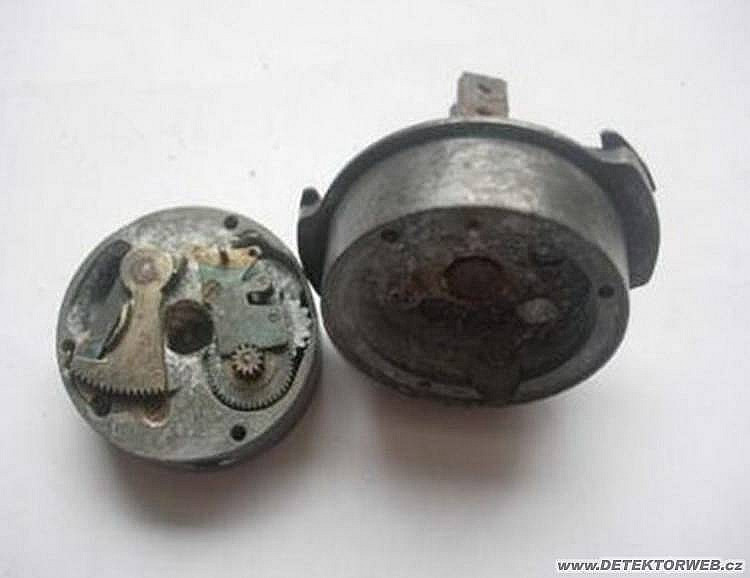

• Zt.Z.67. Časový. V závislosti od továrního nastavení vybuchuje po 5 ÷ 30 min po oddělení z kontejneru. Na povrchu rozněcovače, je stejně jako u předešlých typů vyraženo "A.Z" a "ZEIT". Toto značení je však klamné. Určen pro bombu SD-2A. Nebezpečný i v současnosti!!!

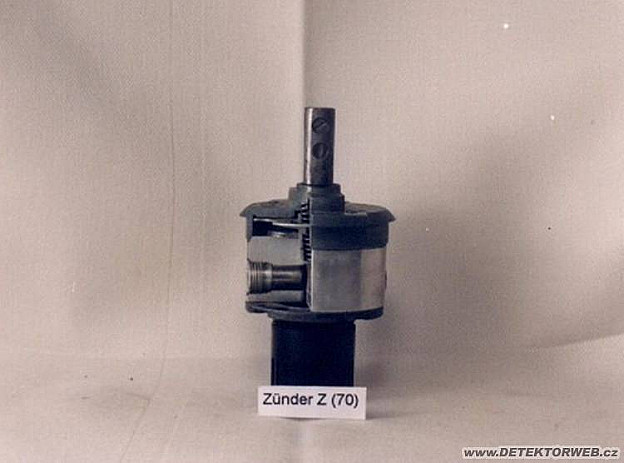

• Z.70B. Protizdvihový. Vybuchuje při změně pozice bomby. Rozněcovač 70B je iniciován prvním otřesem po dopadu bomby. Určen pro bombu SD-2A. Nebezpečný i v současnosti!!!

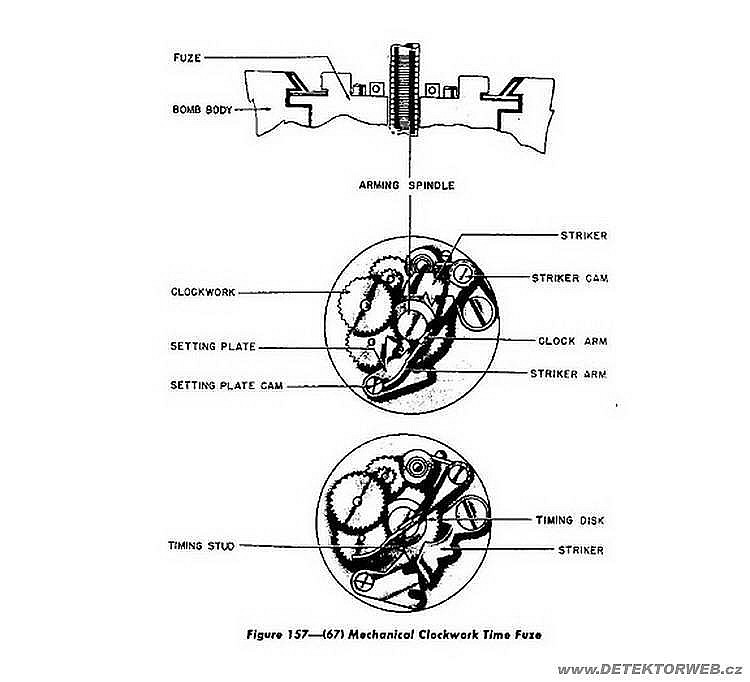

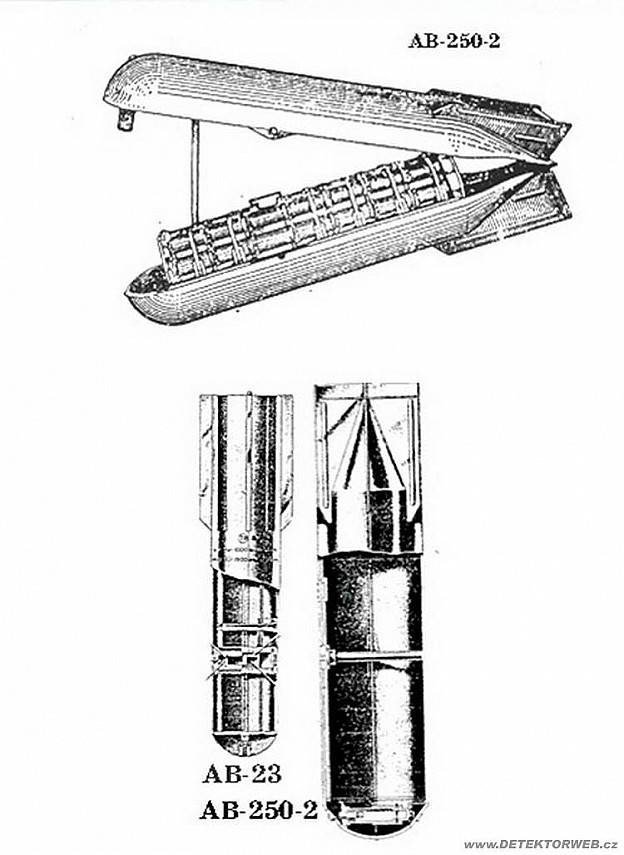

V kontejnerové pumě se bomby SD-2A nalézají ve složeném stavu. Čtyři bomby v jedné řadě jsou zajištěny proti rozvinutí pojistnou páskou. Obě poloviny pouzdra bomby jsou zajištěny ve složeném stavu pojistnou závlačkou. Po otevření kontejneru a vypadnutí bomby dojde vlivem pružiny a proudu vzduchu k rozevření pouzdra a stabilizátoru. Stabilizátor se po lanku posune vzhůru a působením rotace vyšroubuje z rozněcovače pojistný čep.

Způsob uložení : v letecké kontejnerové pumě
• typ 500 RODEN 6 ks
• AB-23 23 ks
• AB-4T 24 ks
• AB-250-2 144 ks
• AB-250-3 108 ks

Zpravidla se v kontejnerové pumě nacházelo 20 % bomb s rozněcovači Zt.Z.67 a max. 10%. bomb s rozněcovači Z.70B. Avšak, sovětské zdroje uvádějí, že při bombardování sovětských týlových průmyslových aglomerací byly používány kontejnerové pumy, plněné výhradně bombami SD-2A s rozněcovači Z.67 a Z.70B.
