Optika a štelung

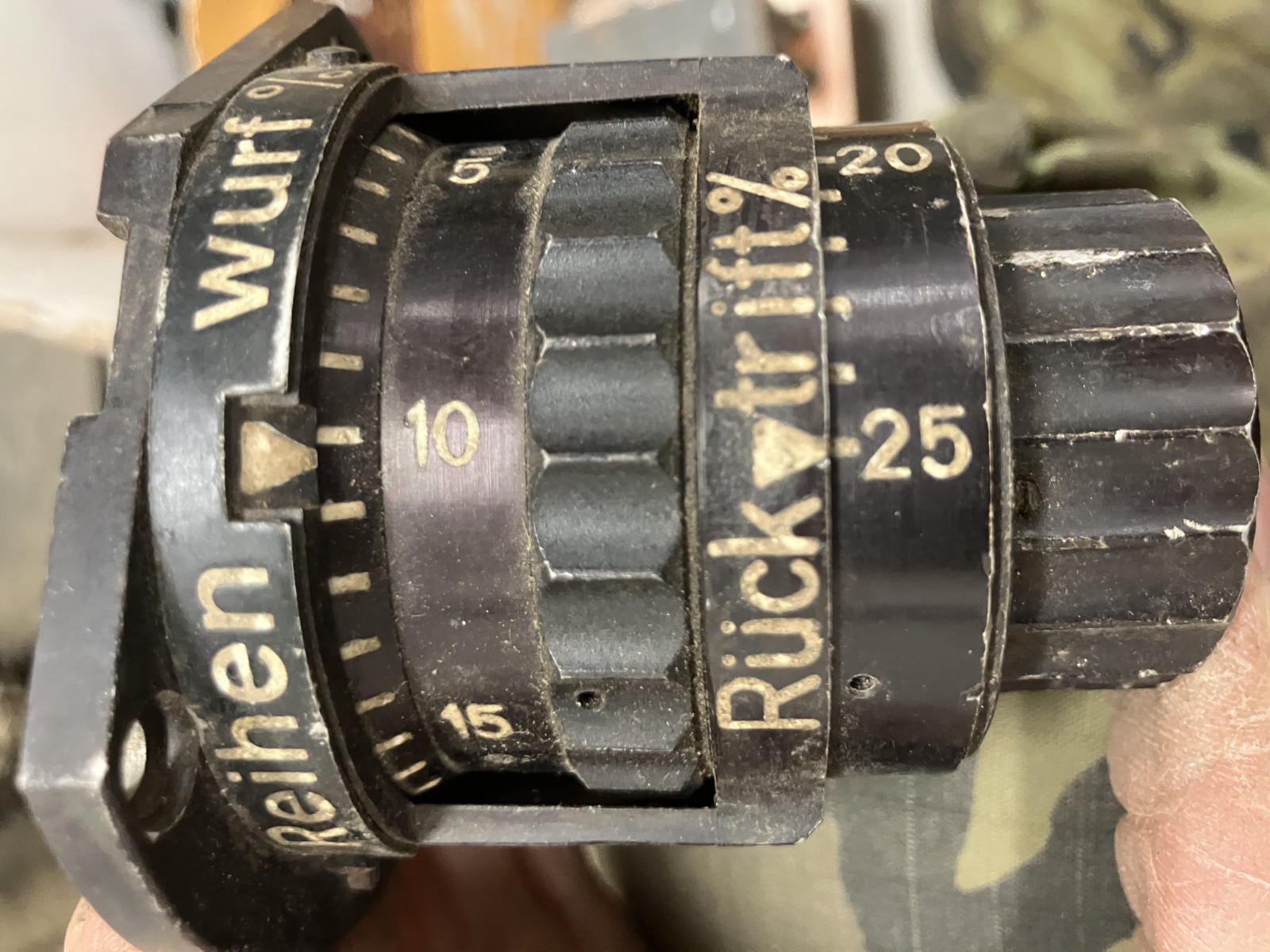

štelung pochází z "Lotfernrohr Lofte 7 D-1" Eingebaut in: zahlreichen, mehrmotorigen Kampfflugzeugen, z. B. Heinkel He 111, Junkers Ju 88 u. v.a.
https://www.deutscheluftwaffe. de/wp-content/uploads/2017/03/Fl52661-2.jpg

Nojo, fakt je tam... Diky!

U té optiky by stálo za to vyfotit, nebo nakreslit záměrnou osnovu - pokud je tedy vidět.

pokusim se doplnit, nafoceno mam

tak doplneno. uvidime, zdali to bude neco platne...

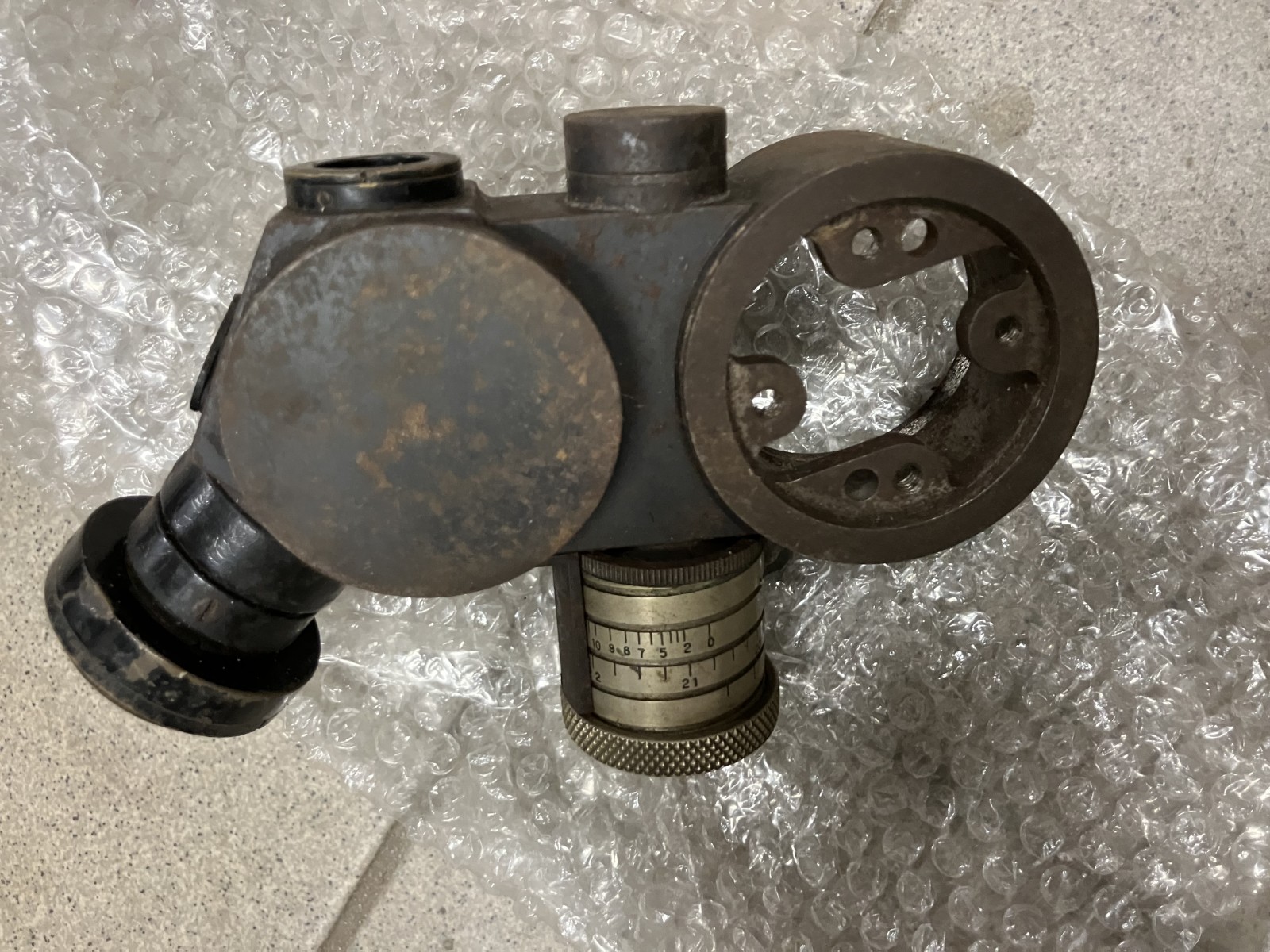

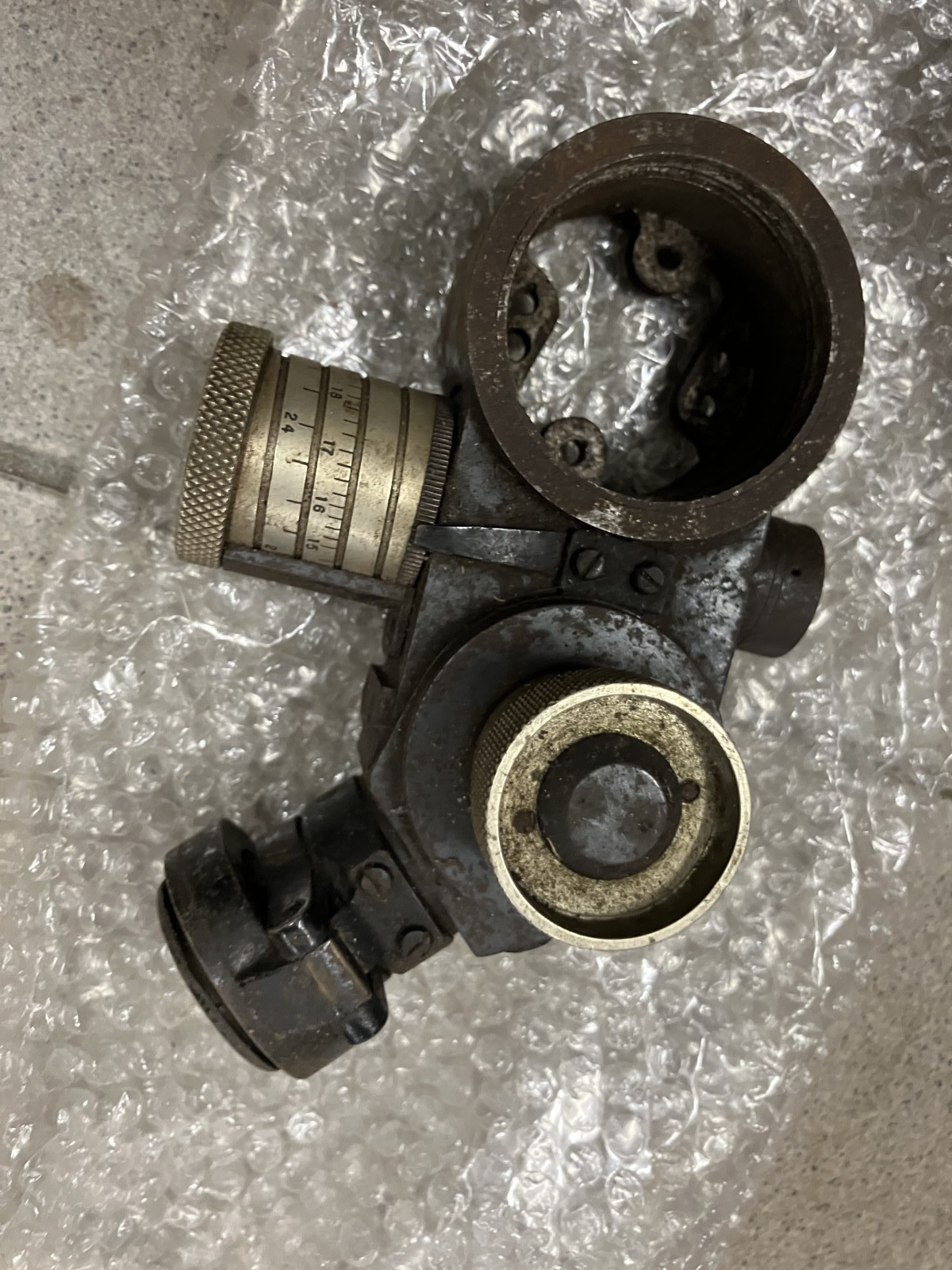

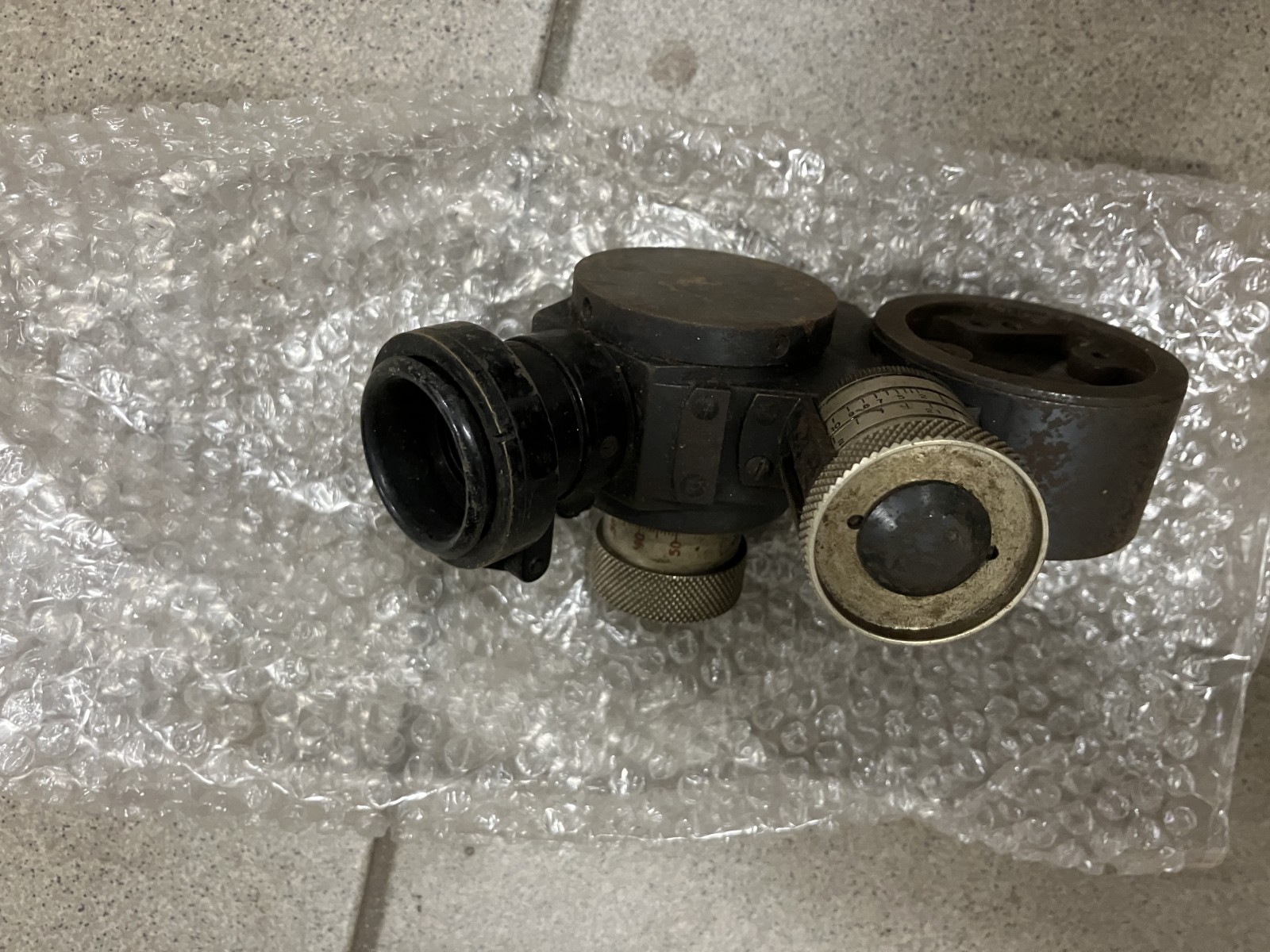

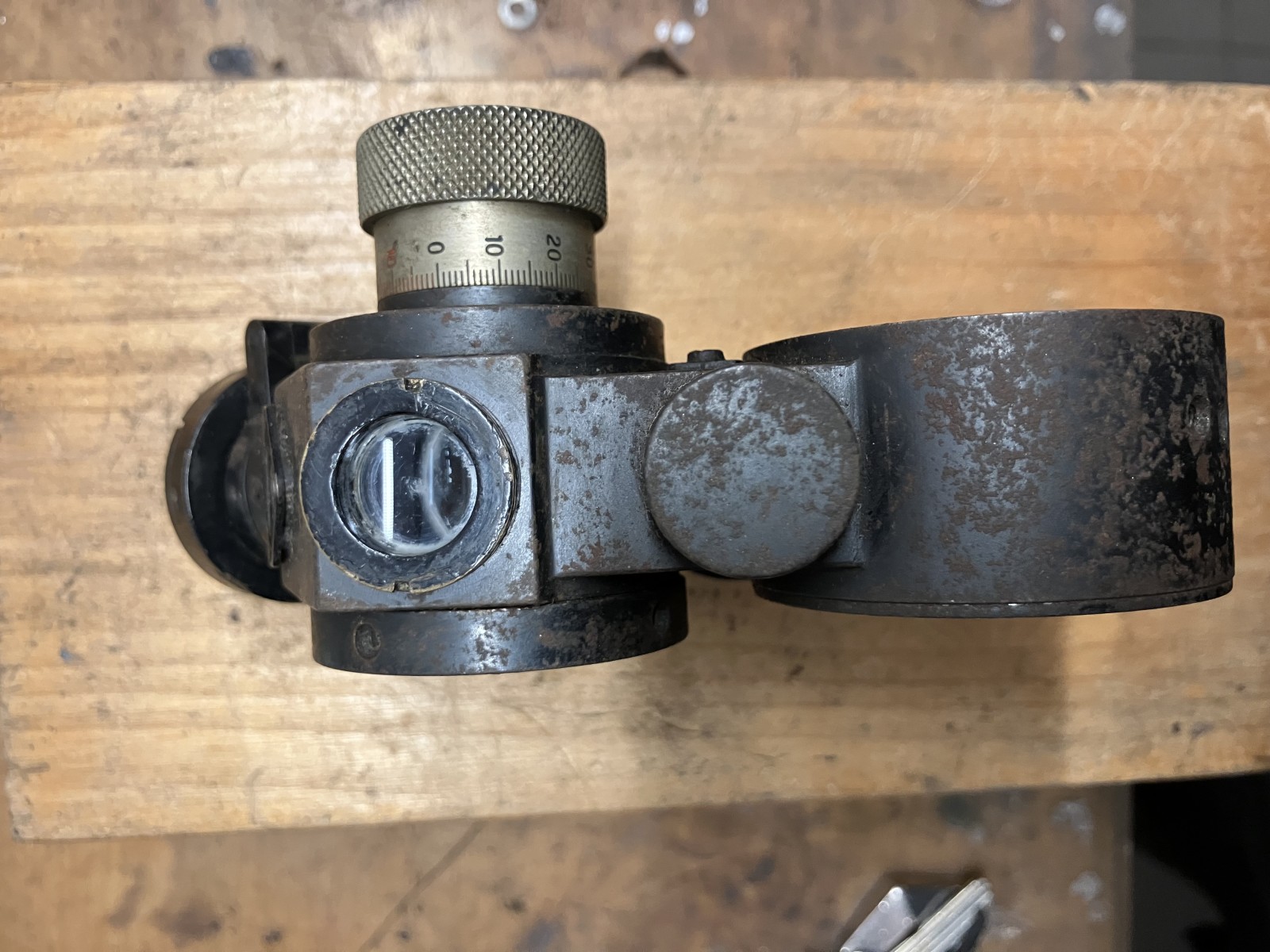

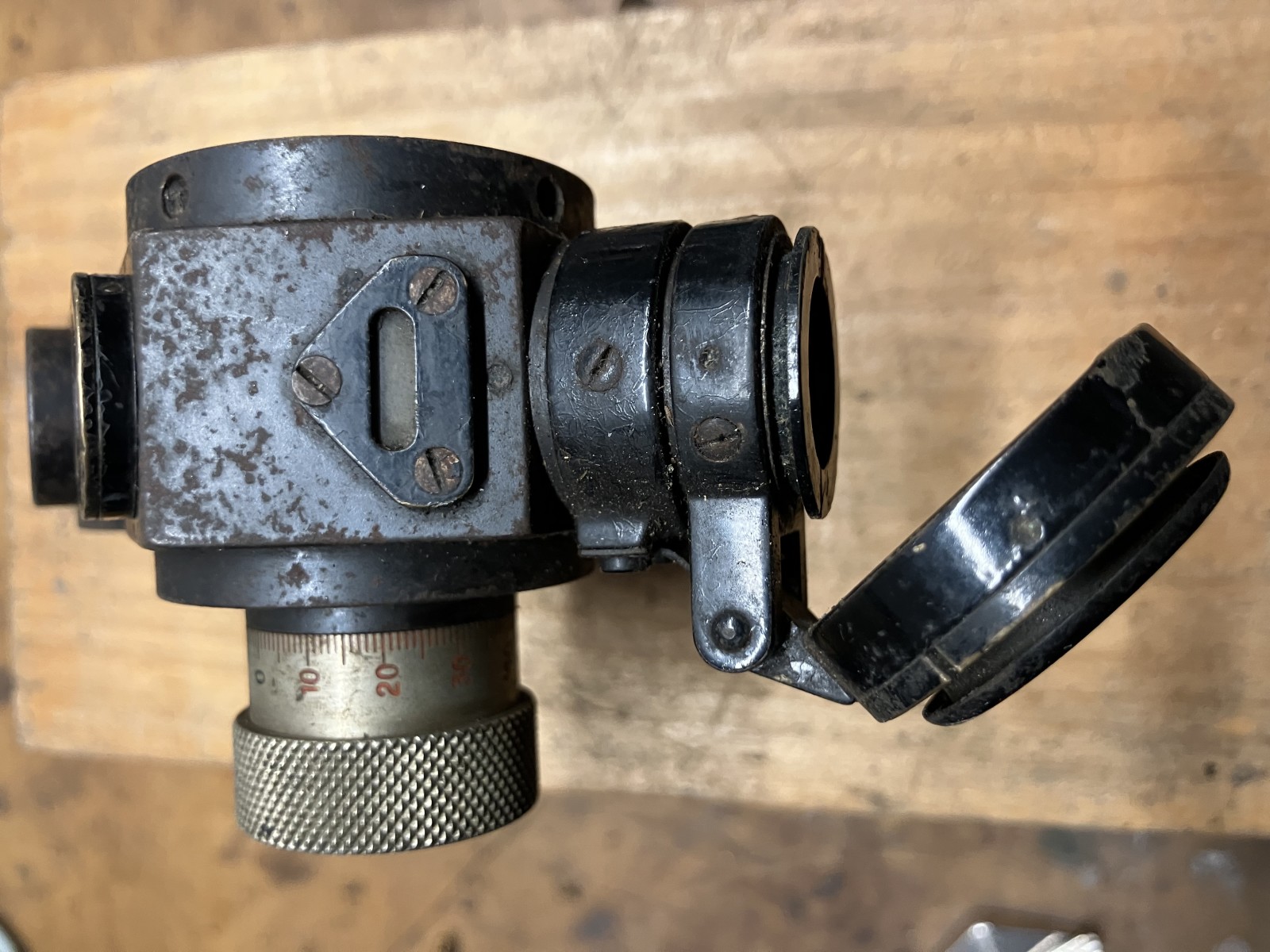

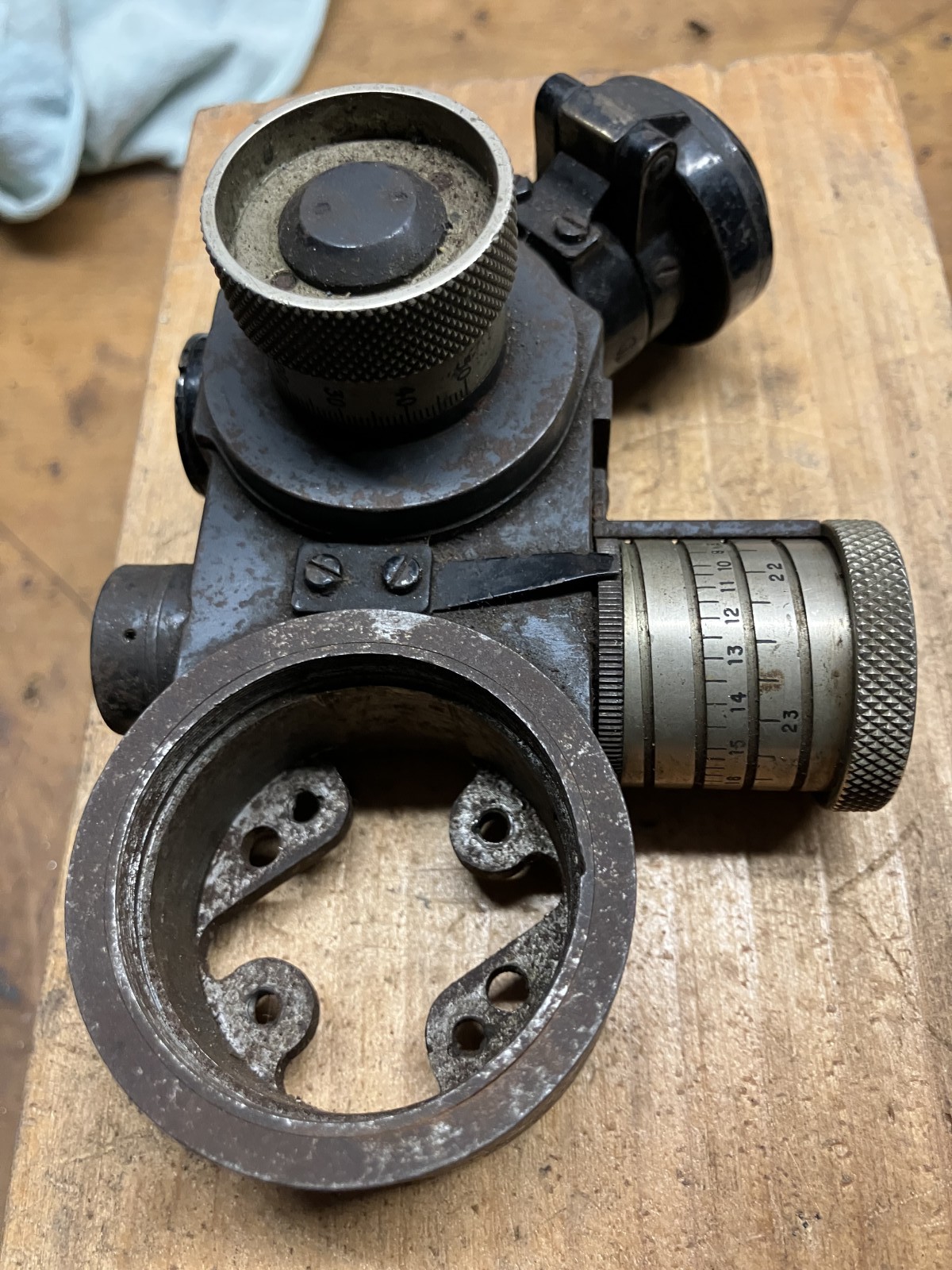

Veliká zvláštnost, nikdy jsem stejný zaměřovač a ani takovou osnovu neviděl (a to jsem toho viděl fakt hodně). Podle konstrukce odhaduji na meziválečnou výrobu, naše není, provedení odpovídá spíš německé výrobě či výrobě v německé licenci. Malé zvětšení, šikmo postavený okulár a dálková hektometrická stupnice (stovky metrů) na dálkovém točítku (to veliké pod okulárem) napovídá, že jde o optický zaměřovač buď pro malé pěchotní protitankové dělo, nebo pro mně neznámý kulomet.............:astonished:. Bylo to něco střílejícího max. tak na 2500 metrů. Nadběhové stupnice mě vedou spíš k tomu kanonku.
Jen pro ukázku si zadej do gůglu "Dělový zaměřovač 3.7cm kanonu vz. 34 P" a na fejsbůku uvidíš jak vypadal a byl složity náš zaměřovač pro takové flusátko, jako byl tento kanonek.

dekuji za rozbor, budu patrat dal. casti jsou mosazne a i dle vzhledu se da prdpokladat ze to je starsi nez druha valka.
muzes se mi prosim Klarkone ozvat na majl Qth zavinac seznam? znalosti mas siroke, ja uzsi, ale mozna by se nam hodilo pokecat...
