Prosba o radu

22. 01. 2018 Autor: aloiso  Další příspěvky autora 6163× 2

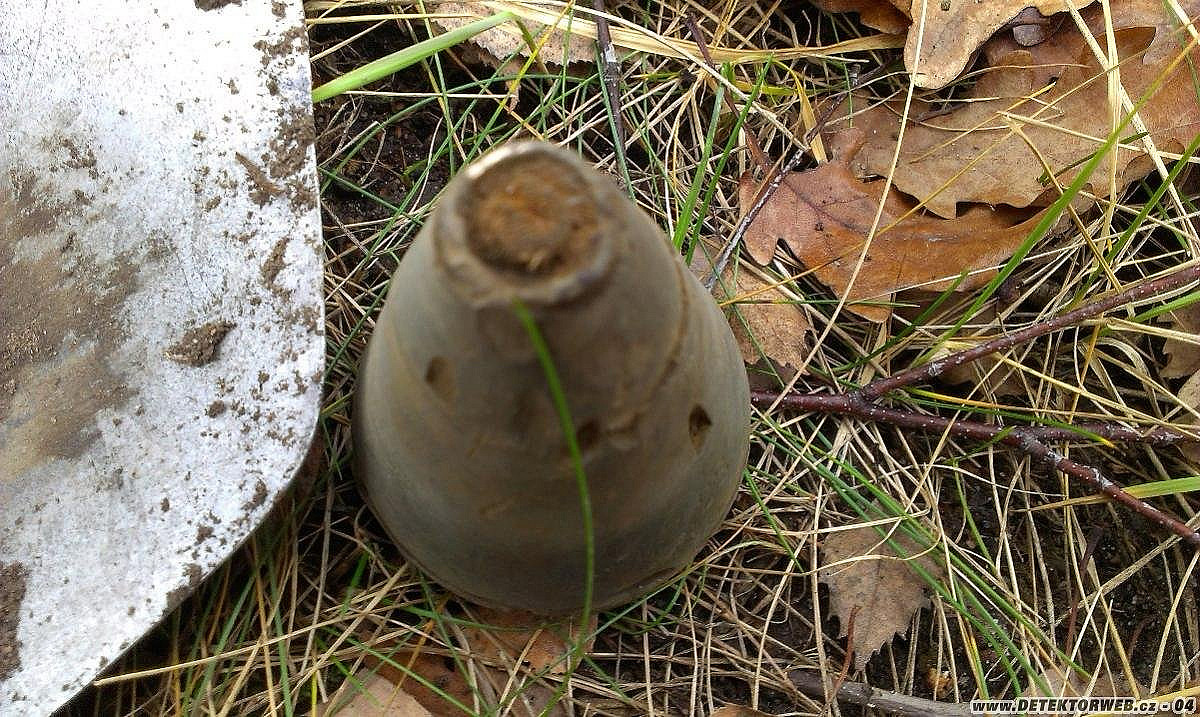

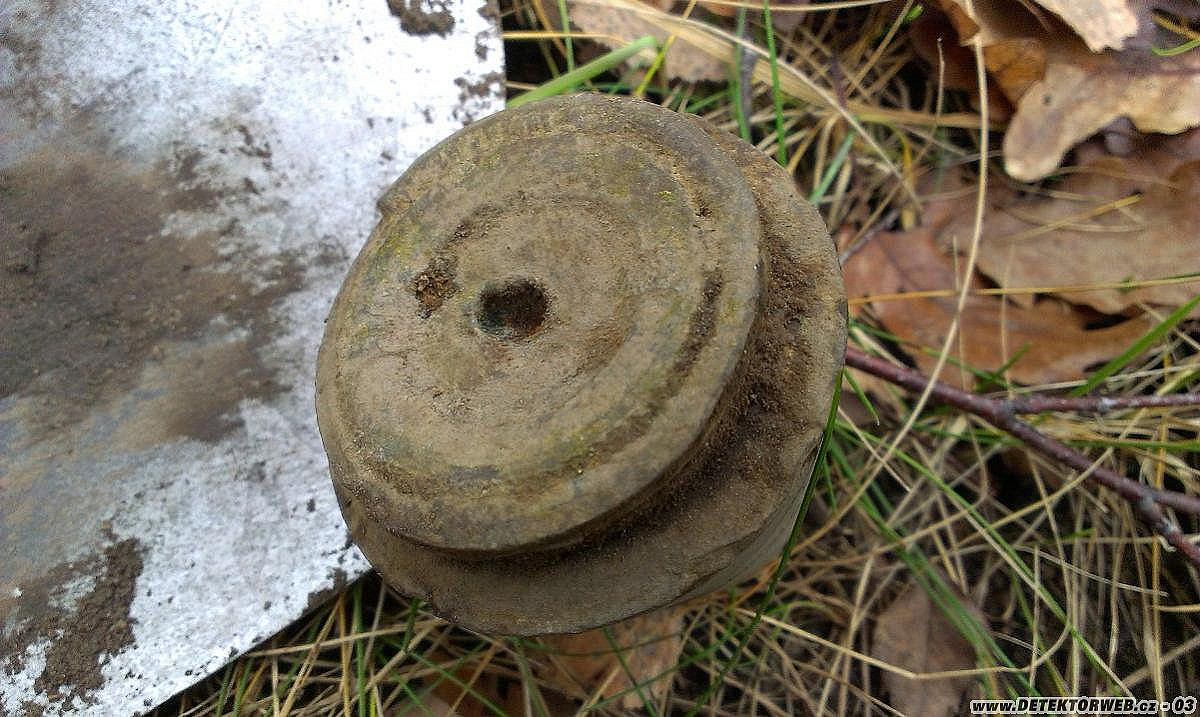

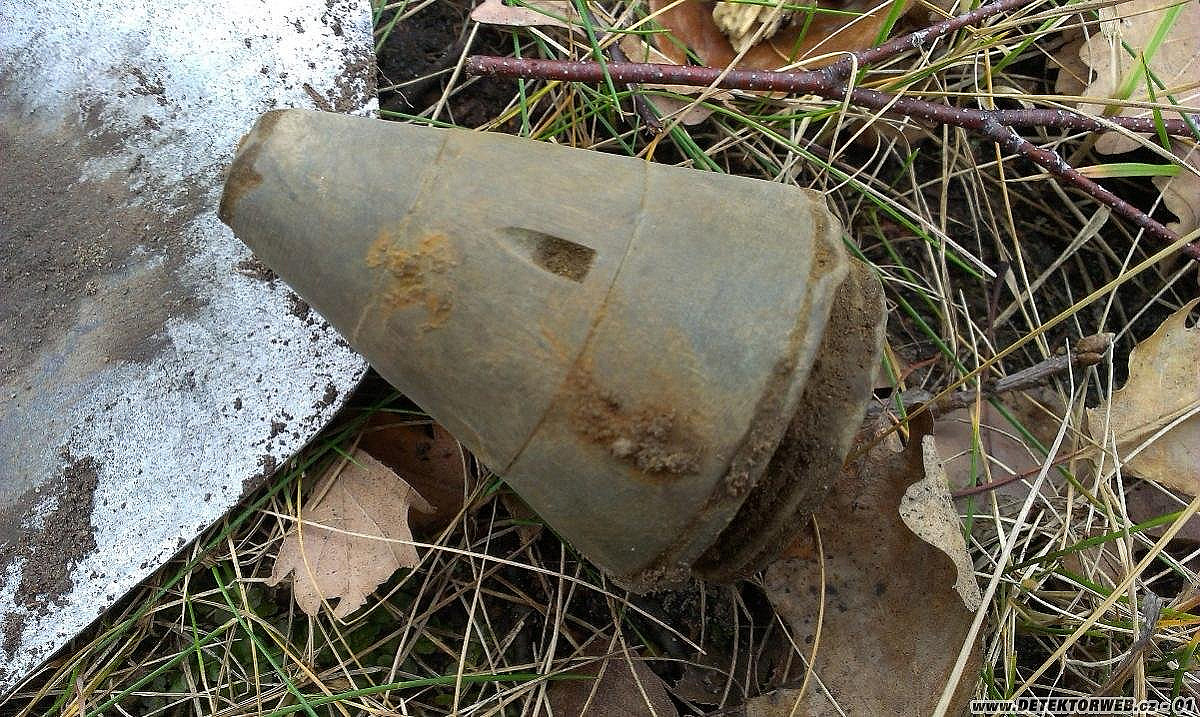

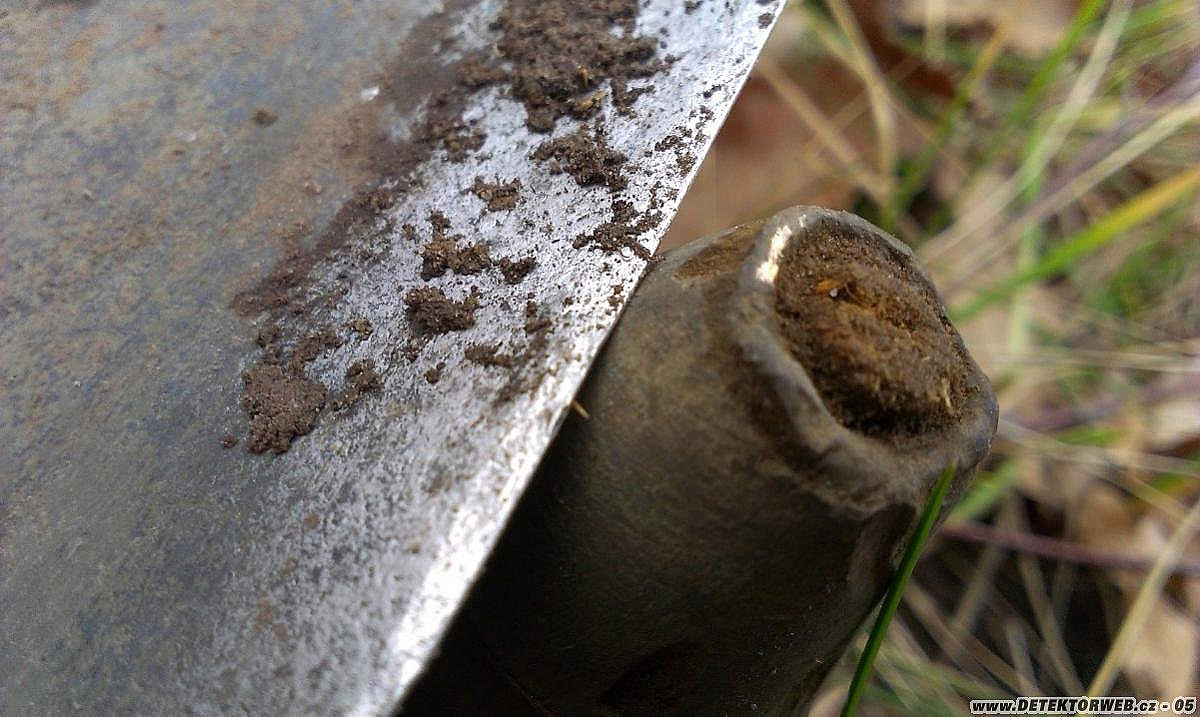

Zdravím a prosím o radu zdejších odborníků jako je Klarkon apod, zda-li je tento zapalovač bezpečný, díky za pomoc.
aloiso

 Autor: aloiso

Komentáře

klarkon

22. 01. 2018, 10:42

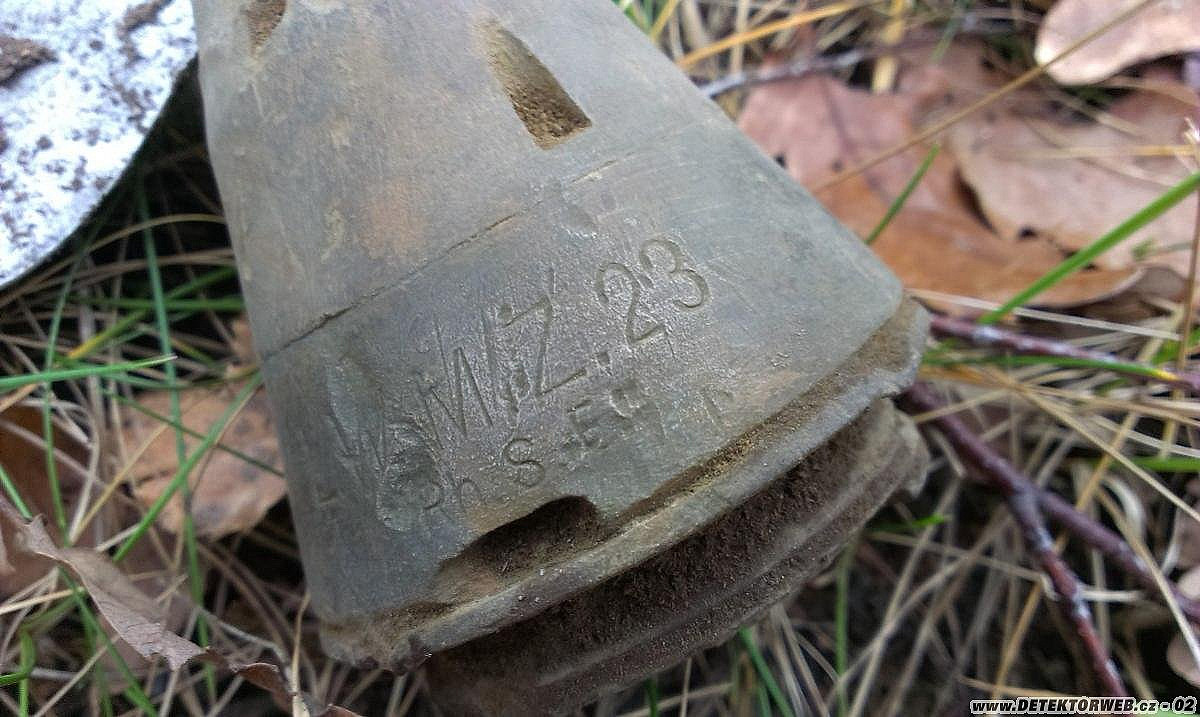

Leichter WurfMinenZünder 23
Zapalovač, určený pro munici 7,5cm le. I. G. 18.
Hlavový, nárazový, roznětný, okamžitý i setrvačnostní s všesměrovým nárazovým ústrojím, s hlavňovou jistotou nezajištěného typu.
Obsahuje pouze roznětku a svou práci zřejmě odvedl... měl by být OK.

https://reibert.info/attachments/projectile_fuse_lwmz23-jpg. 325945/

Při výstřelu dosedne jehlová úderka na klapky a brzdí jejich otevírání. Klapky jsou odstředivou silou otáčeny, díky svému tvaru a uspořádání postupně až poslední uvolní prostor mezi úderkami. Ty jsou od sebe drženy již jen pružinou. Zapalovač je odjištěn.
Při nárazu na překážku čelně dojde k proražení membrány a dřevěná úderka narazí na jehlovou úderku, jež iniciuje roznětku, její plamen pak prochází přímo na rozbušku v počince ve střele pod zapalovačem.
Při nárazu šikmém dojde vlivem setrvačné síly k posunutí roznětkové úderky proti jehle a k nápichu roznětky, ta iniciuje rozbušku v počinové náplni umístěné ve střele (Zundladung)..
Při nárazu bočním působí setrvačná síla na setrvačný prstenec, který deformuje pojistku a svou šikmou plochou tlačí na protilehlou plošku jehlové úderky, ta je vržena proti jehle.

aloiso

22. 01. 2018, 14:45

Děkuji klarkonovi za rychlou a vyčerpávající odpově
