Prosím o určení

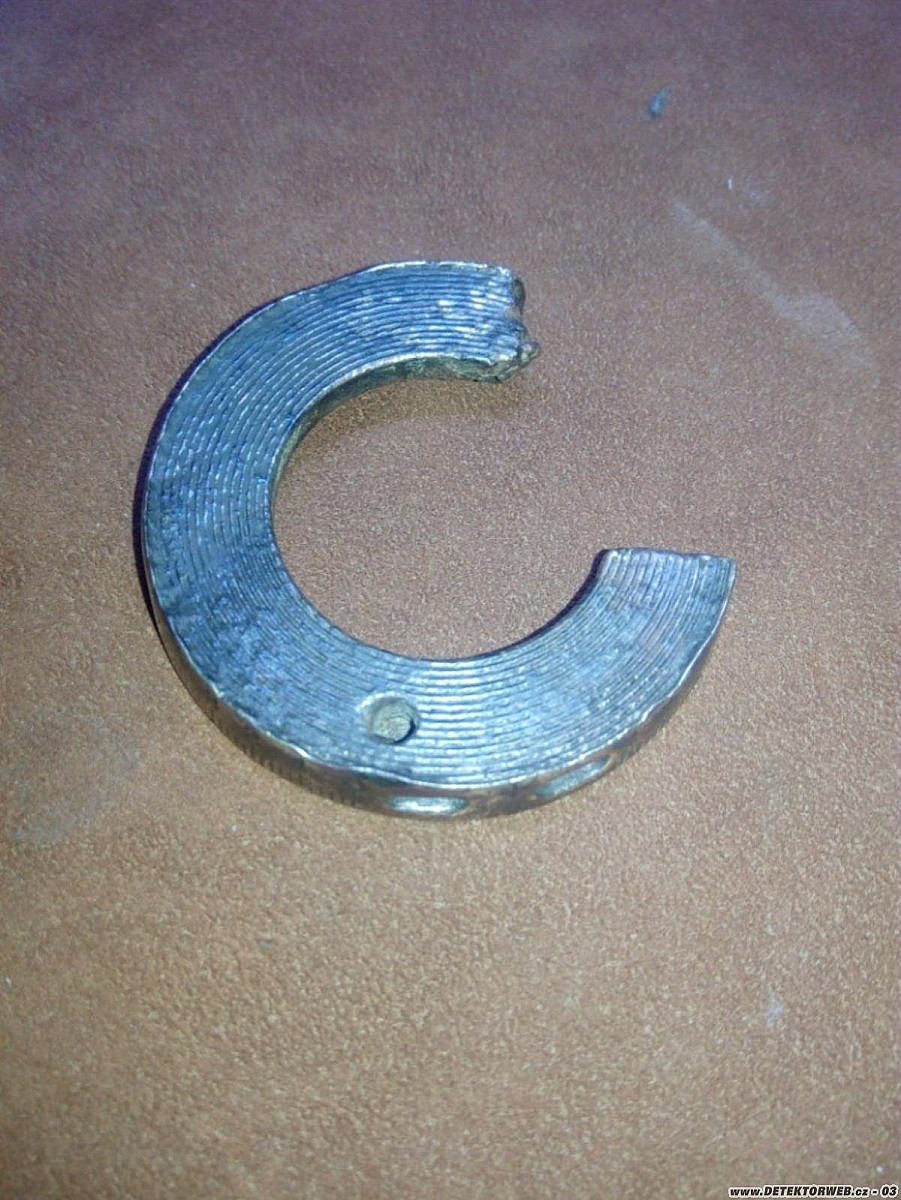

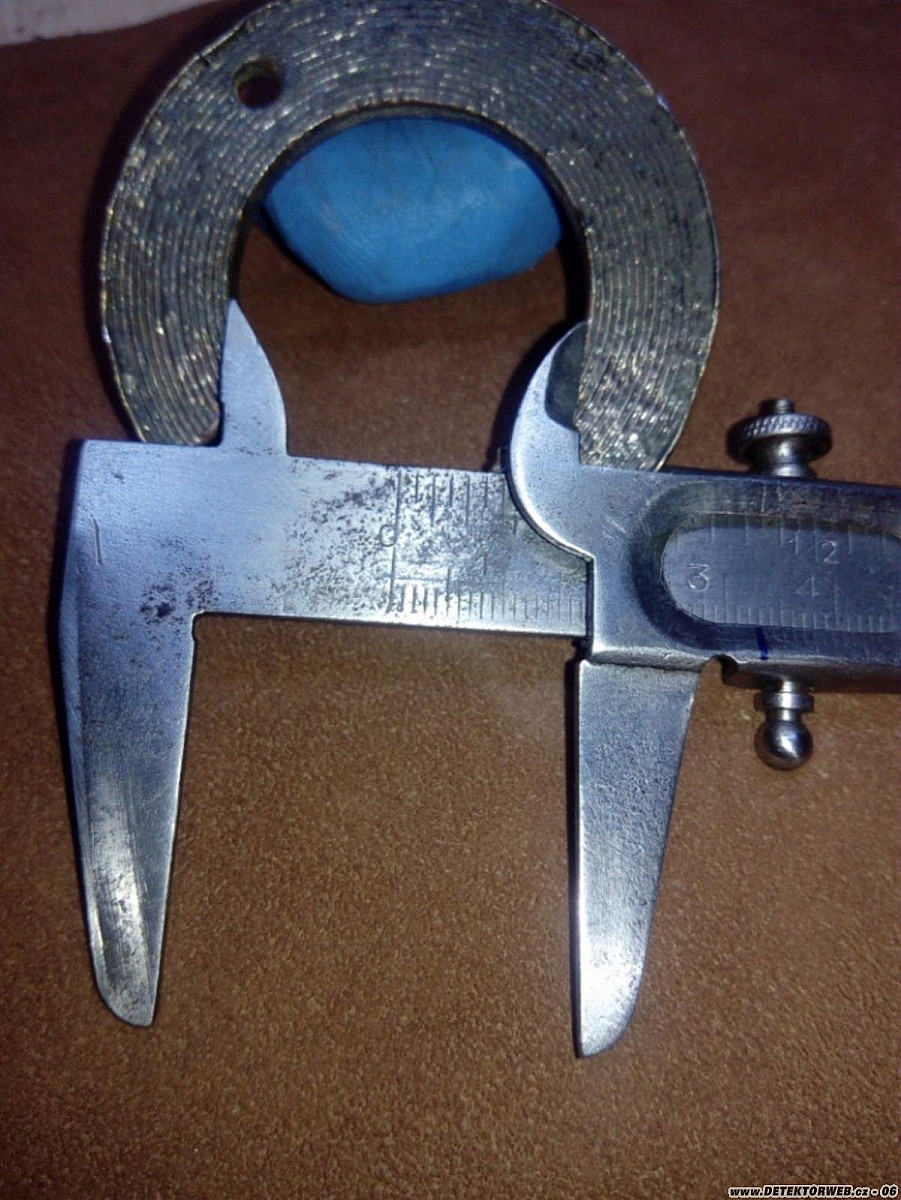

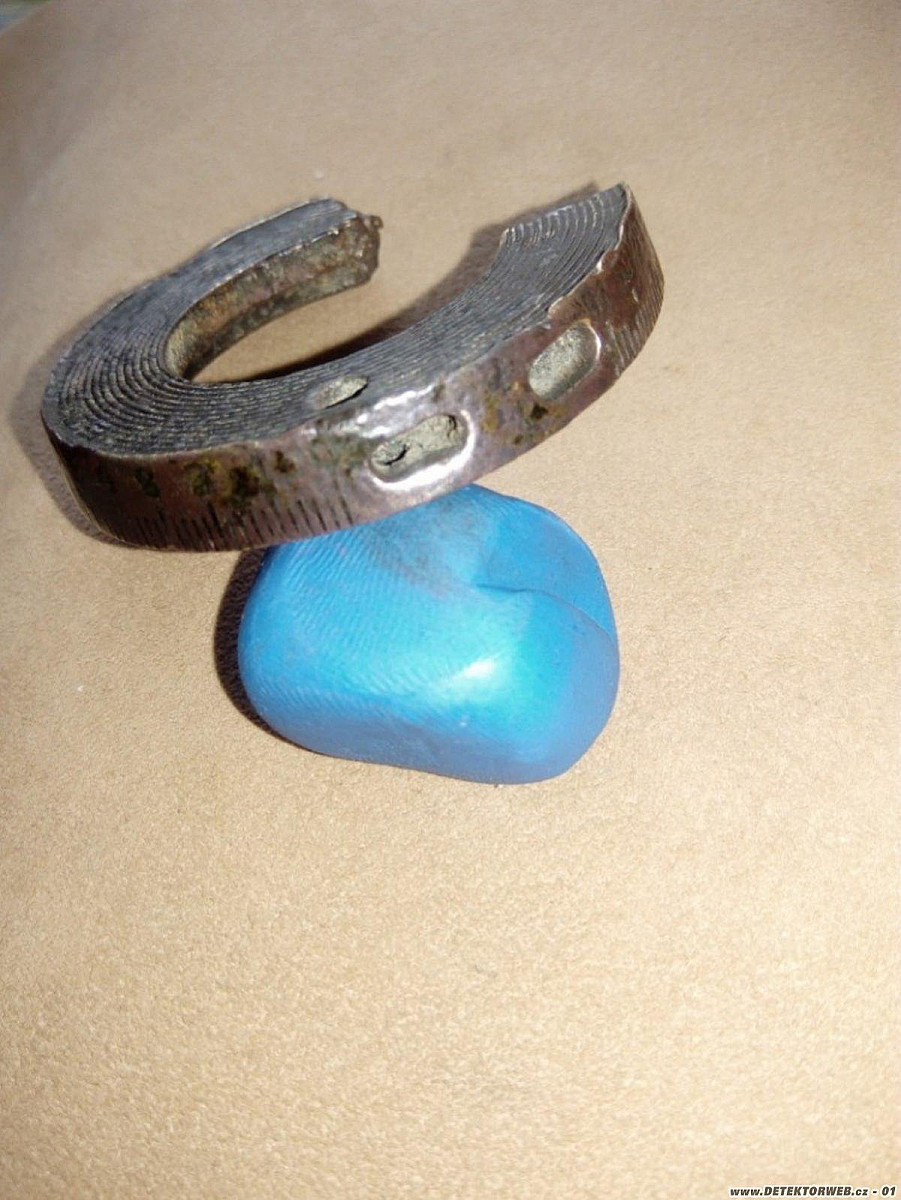

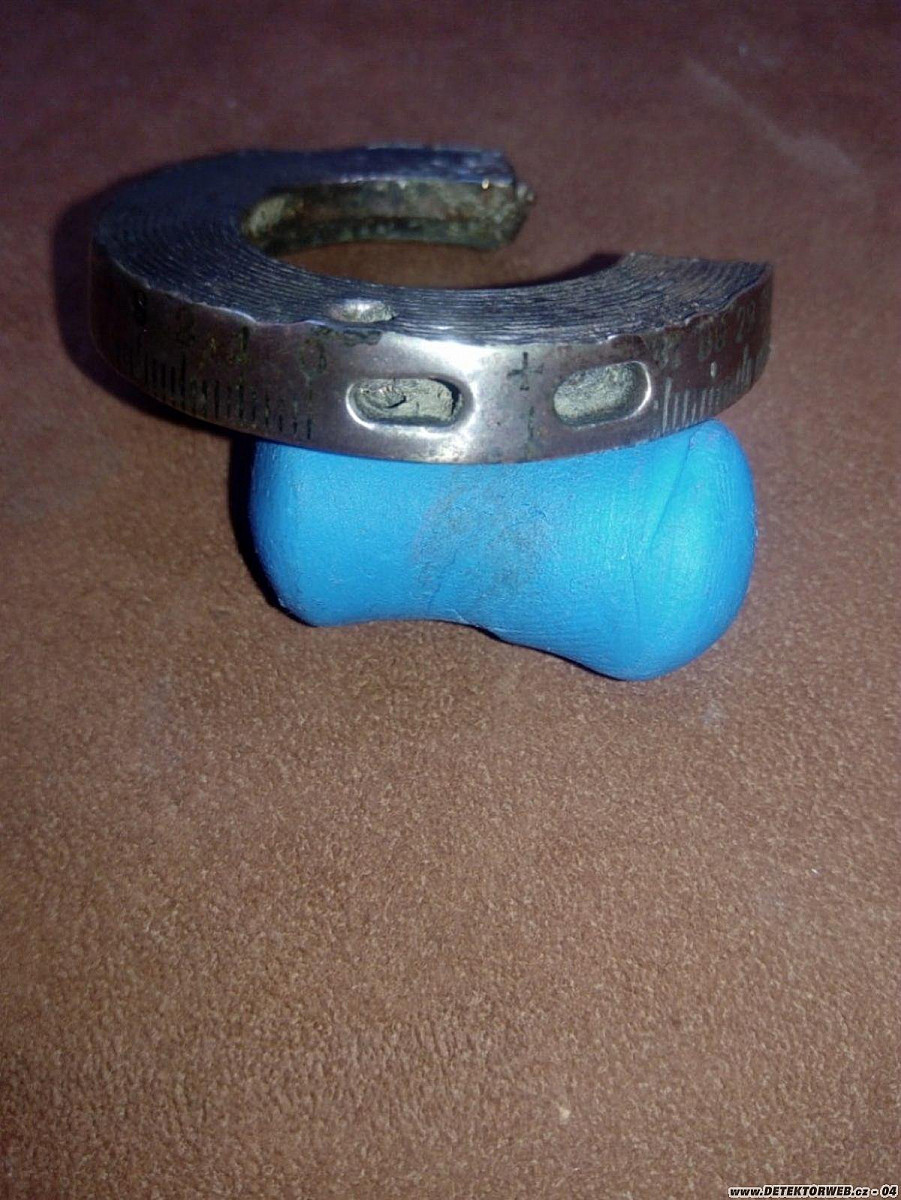

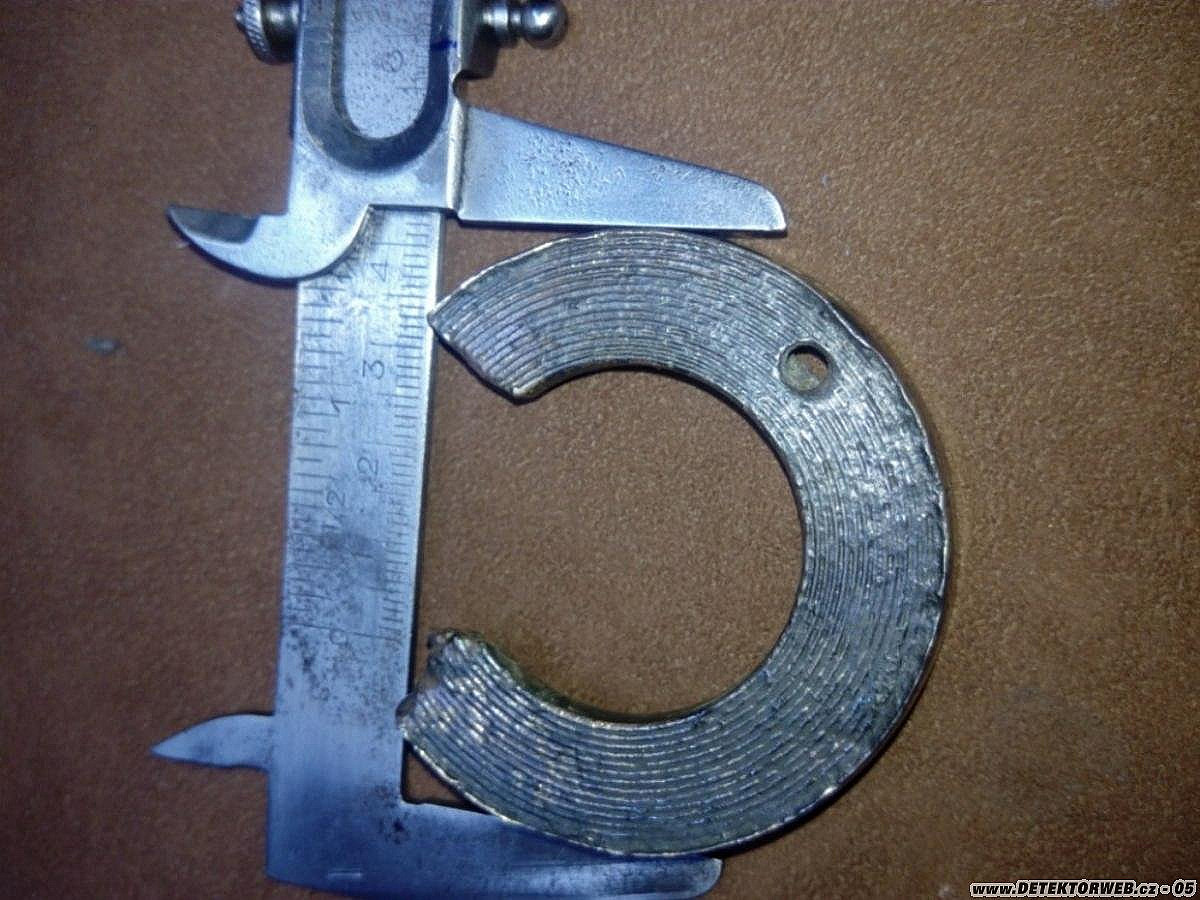

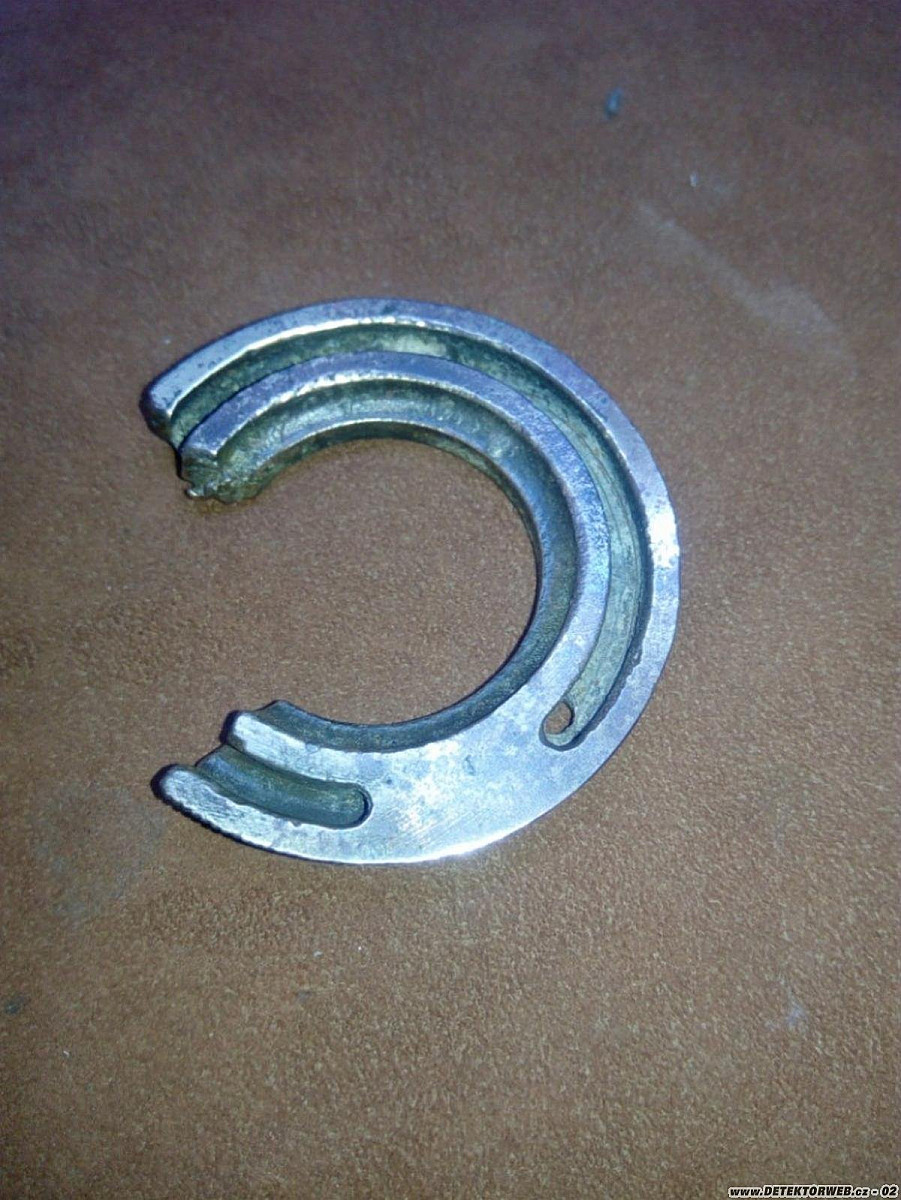

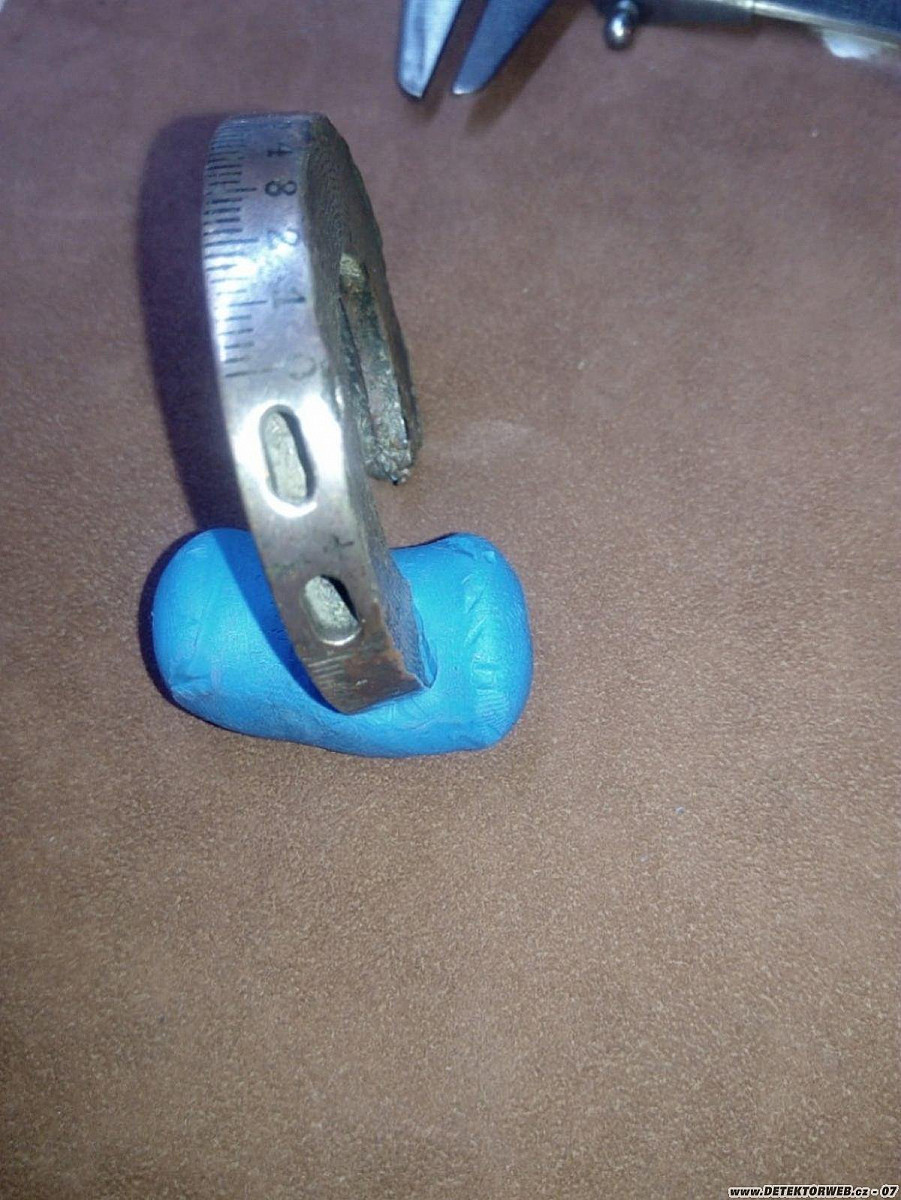

Je to zbytek časovacího kroužku z Čs. Ostrého časovacího granátového zapalovače 8,35 cm vz. 23, používaného na granátech pro 8,35 kanon proti letadlům vz. 22.

Charakteristika: Je to zapalovač jednoduchý pouze časový ve hlavě střely, Zapalovač je vešroubován do hlavy granátu. Na těle zapalovače jsou dva časovací kroužky, z nichž dolní lze natočiti oproti hornímu. Témě našroubované na těle zapalovače přitlačuje vzájemně oba časovací kroužky. Proti povětrnostním vlivům je zapalovač chráněn kuklou, přiletovanou na měkko prostřednictvím odtrhovacího pásku s kroužkem na tělo zapalovače.
Č i n n o s t : Po otření střely a odkuklování načasujeme, to jest natočíme dolním časovacím kroužkem pomocí čas. klíče, až volané číslo vyznačené na tomto kroužku směřuje proti základní rysce. Úderka s roznětkou je zajištěna závlačkou, z čehož vyplývá i další úkon před nabitím, to jest vytažení závlačky po načasování. Natáčením dolním čas. kroužkem prodlužujeme cestu, kterou musí plamen při prohoření slože v čas. kroužcích projíti, než se dostane z roznětky k rozbušce. Při výstřelu sjede úderka s roznětkou setrvačnou silou na jehlu a roznětka se nápichem vznítí. Plamen z ní šlehne do horního čas. kroužku, z toho do dolního, a pak na zpožďovač, který zdrží přenos plamene na rozbušku. Explose nastane podle načasování v příslušném bodě dráhy střely.
Zapalovač je určen pro granáty proti letadlům. Stupnice 0 - 31+1 dílek.

http://imgWorld.cz/s3/wPTiHgidg4.png

vyčerpávající odpověd', moc děkuju!!

.
