Rádiostanica RF 11 M/2

25. 04. 2011 Autor: Nackouško 6832× 3

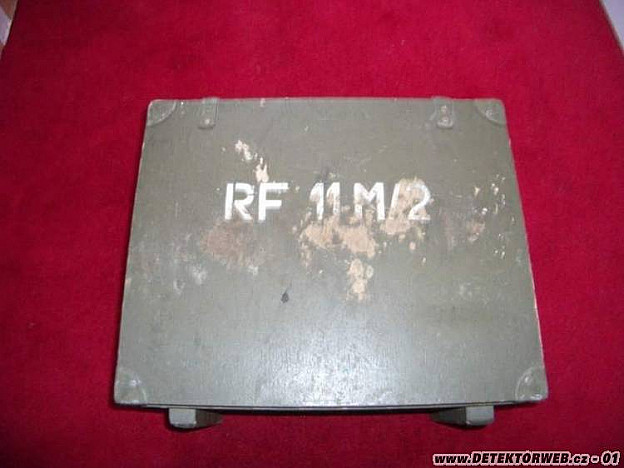

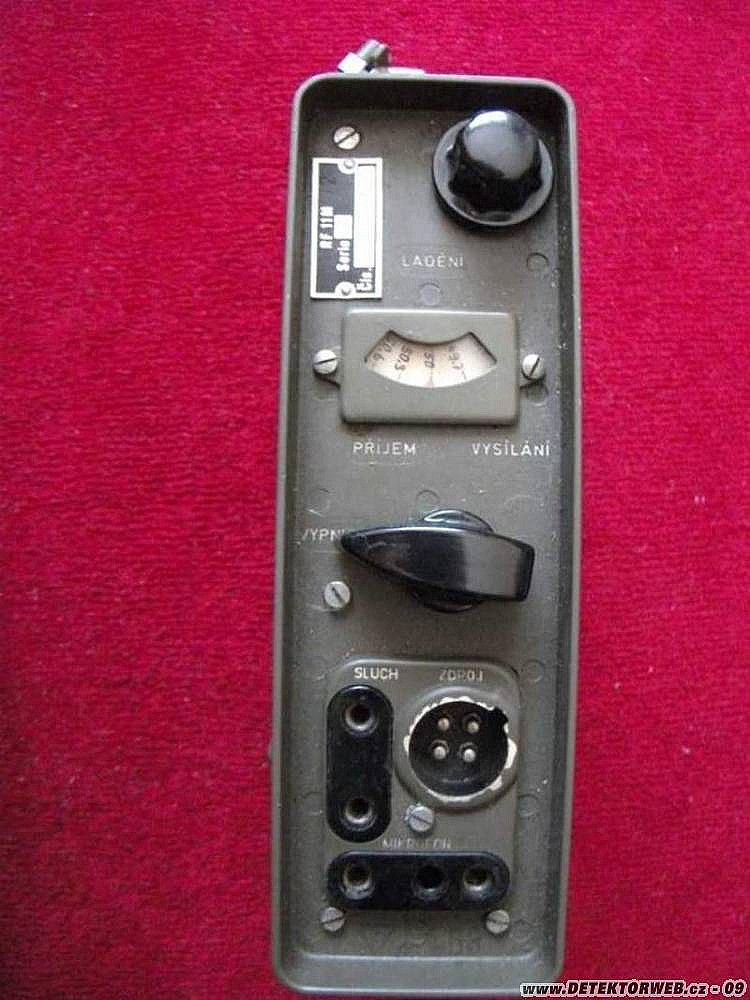

Posielam pár fotografií rádiostanice RF 11 M/2 ktorú sa mi podarilo zohnať.

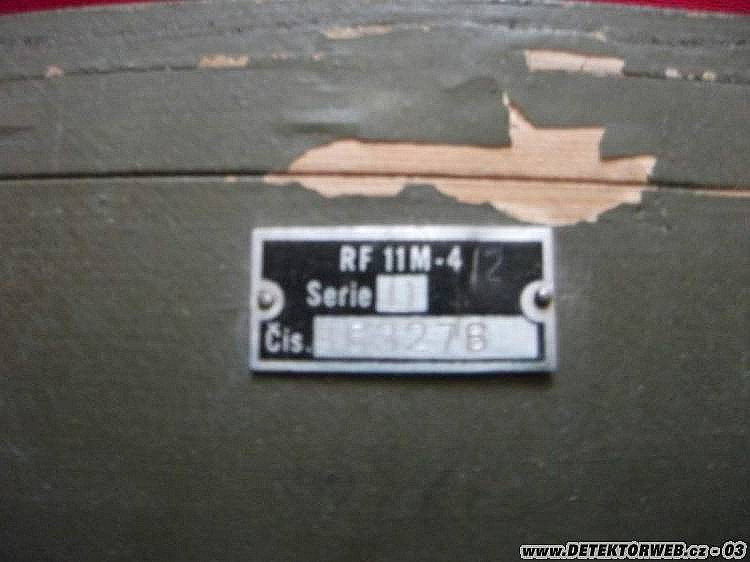

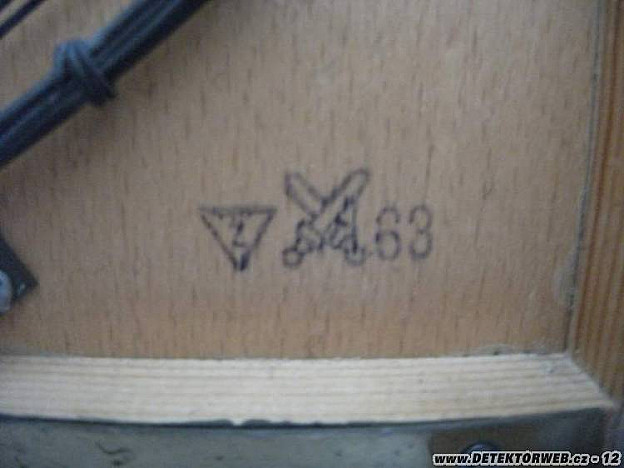

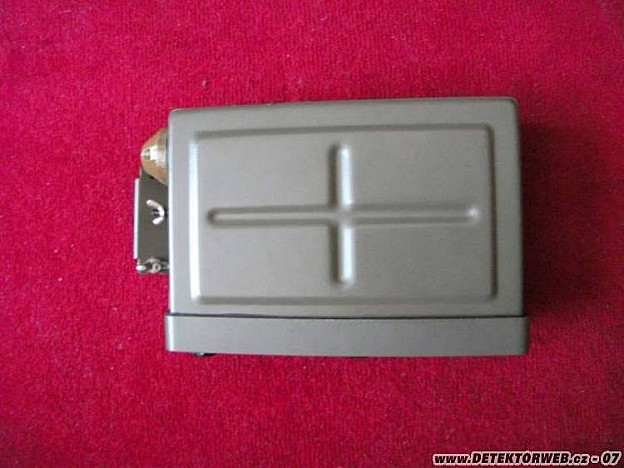

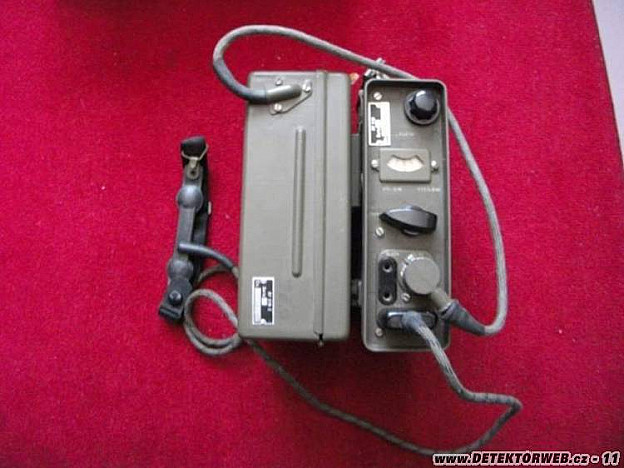

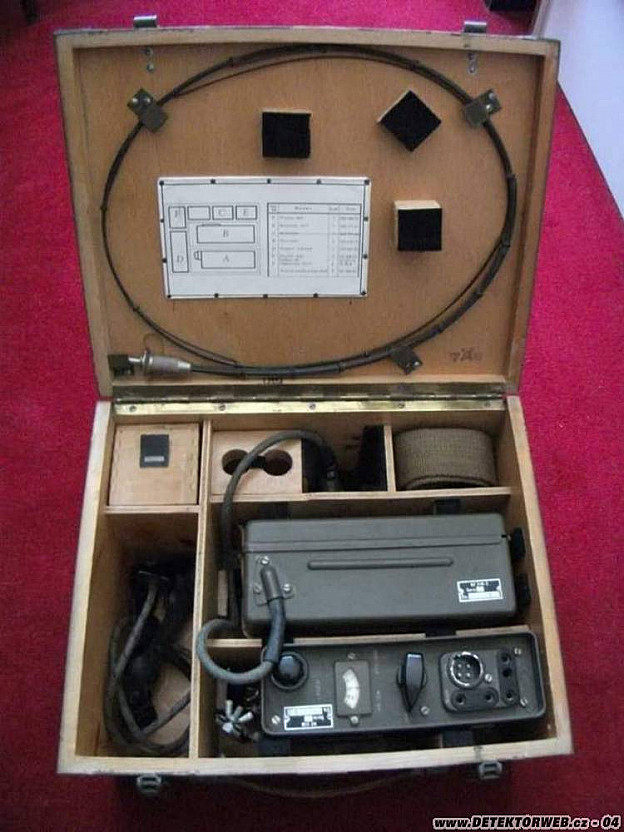

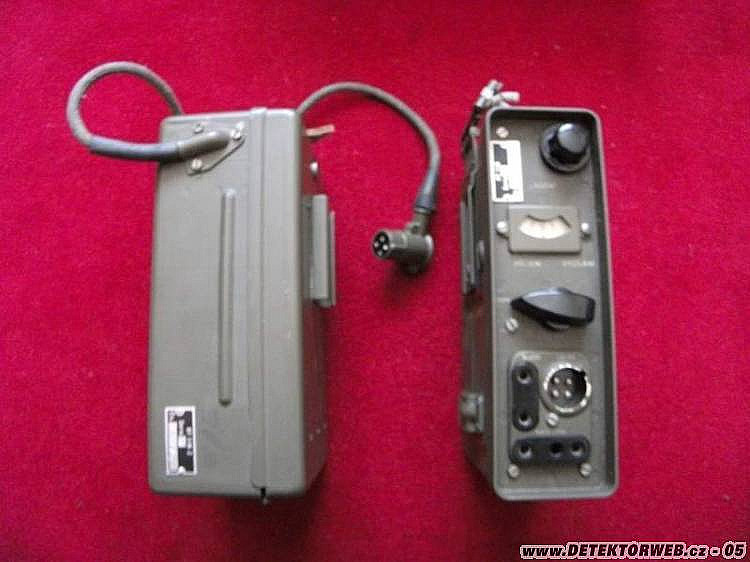

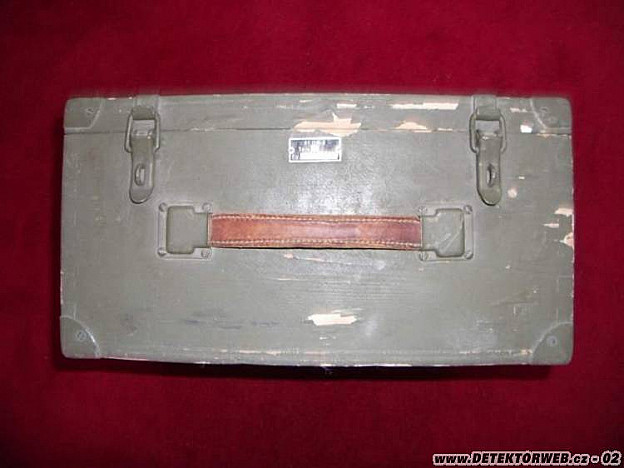

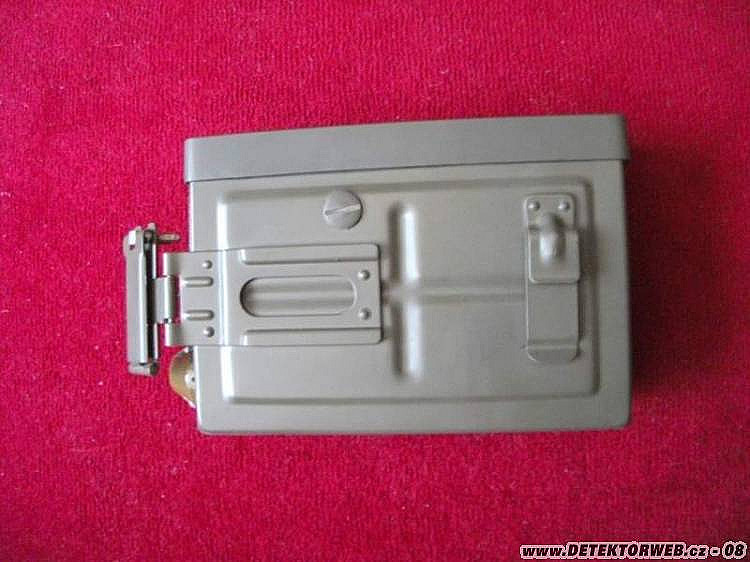

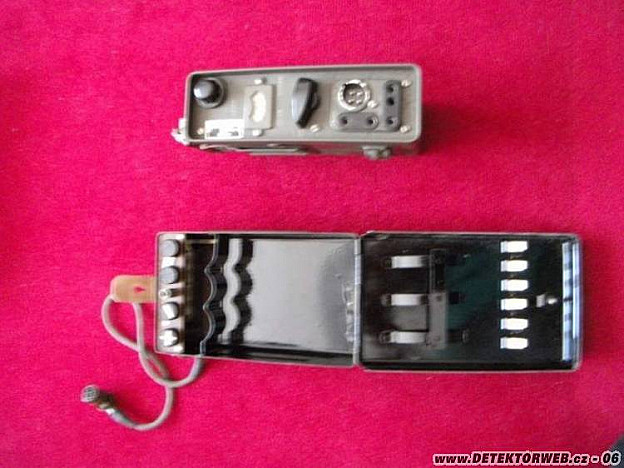

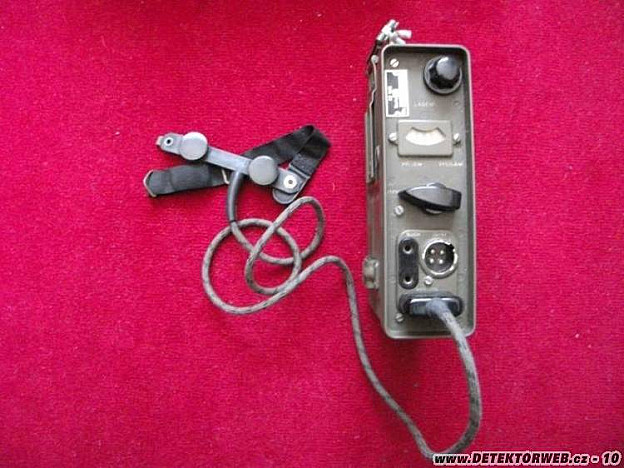

Rádiostanica RF 11 M/2 je jednoduchá, poľná rádiostanica krátkeho dosahu vyrábaná v 60.-tych rokoch. Jej konštrukcia vychádza z nemeckej rádiostanice KlFuSpr Dorette (Klein-Funk-Sprechgerät) vyrábanej počas 2. sv. vojny. Komplet obsahuje dve základné jednotky: vlastnú rádiostanicu a oddelený napájací zdroj, obidve nesené na opasku rádiooperátora. Rádiostanica je uskladnená v drevenej debne spolu so slúchátkom, hrdelným mikrofónom (krkafón), prútová a drôtená anténa, prispôsobovací člen ku drôtenej anténe a nosný popruh.

Niektoré súpravy (napr. RF 11a-K) obsahovali navyše aj kalibrátor. Model RF 11 M/2 bol neskoršou verziou stanice RF 11 a RF 11 M, ktoré sú vzhľadove identické, ale pracujú vo frekvenčnom pásme 23 - 28 Mhz. Stanica RF 11 M/2 pracuje narozdiel od svojich predchodcov vo frekvenčnom pásme 48,5 - 51,5 Mhz. Má celkom 21 kanálov vzdialených od seba 150 kHz. Vysielací výkon je mimimálne 30 mW. Napájaná je troma monočlánkami 1,5V a anódovou batériou 120V. Stanica bola nahradená v 70.-tých rokoch rádiostanicou RF10.

Ďalšie vlastnosti:


Prútová anténa 1,5 m
Drôtová anténa s anténnym členom podľa série výroby.
Napájanie: tri monočlánky 1,5 V a anódová batéria 120 V.
Doba prevádzky pri pomere vysielanie: príjem 1:4 asi 30 hodín.
Hmotnosť: rádiostanica 1,53 kg, zdroj 1,1 kg

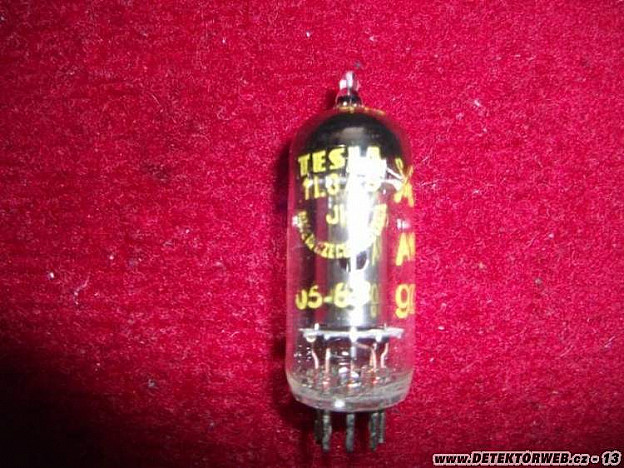

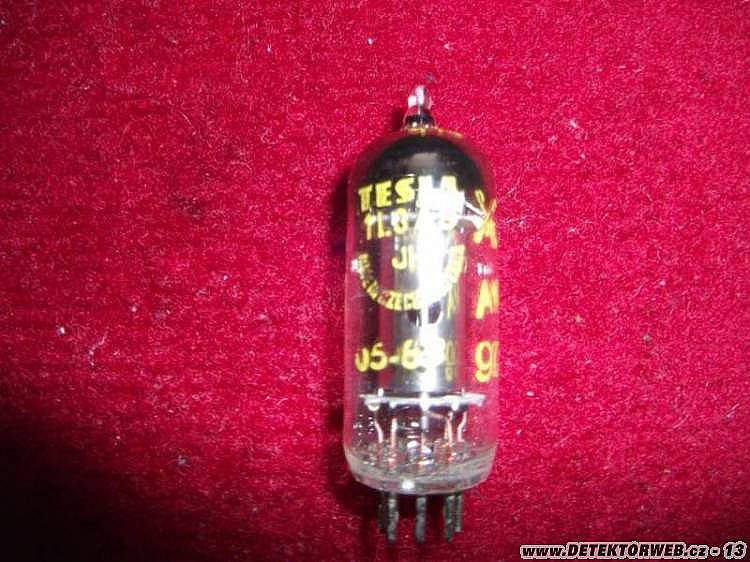

Rádiostanica je osadená štyrmi miniatúrnymi elektrónkami 1S2 alebo 1S4T alebo 1L34.
Dosah rádiostanice: V mierne zvlnenom, čiastočne zalesnenom teréne 1,5 km. Na nezalesnenej rovine 3 km.
V uliciach mesta 1-1,5 km.
Modulácia: Amplitúdová
Druh prevádzky: A3 - amplitúdovo modulovaná telefónia
Prijímač: Superreakčný
Citlivosť prijímača: menej ako 4 µV.
Vysielač: Dojstupňový
Výkon vysielača: 40mW.

Komentáře

Pid

26. 04. 2011, 12:11

Vypadá to na nepoužívanou soupravu, zdrojová skříň není poleptaná od vyteklých baterek. Jenom bych doplnil že s uvedenou německou stanicí má erefka společný vzhled a způsob nošení ale elektricky je jiná. Kalibrátor se dával do každé páté soupravy čili měly by je mít stanice s výrobním číslem končícím 0 nebo 5 ale originál souprav už je málo. Mezi stanicemi RF 11 a RF 10 byly ještě krátce používané stanice RF 12 jugoslávské výroby.

Felix JK

27. 04. 2011, 11:53

..mám len samotnú radiostanicu...

nackousko

15. 10. 2011, 17:47

Popis a návod k obsluhe pre súpravu RF11
http://www.radiojournal.cz/schemata/RF11/rf11.htm
