Ruská protipěchotní mina PMD-6f

29. 07. 2010 Autor: candies 8229× 8
Určení : K ničení živé síly protivníka

Charakteristika : Tlaková, nekovová

TTD :

hmotnost pouzdra .....................................290 g
hmotnost trhaviny.............................max. 200 g
výška...................................................45 ÷ 55 mm
délka................................................190 ÷ 200 mm
šířka.....................................................86 ÷ 94 mm
aktivační tlak.........................................6 ÷ 28 kg
rozsah pracovní teploty……………...-60/+60 0 C
rozněcovač............................................MUV (2, 3, 4) s rozbuškou MD-2
barva.....................................................zelená, hnědá, černá
Dřevěná těla min, skleněné lahvičky a zátky se expedovaly od výrobce v truhlíku o hmotnosti cca 52 kg, po 100 ks.

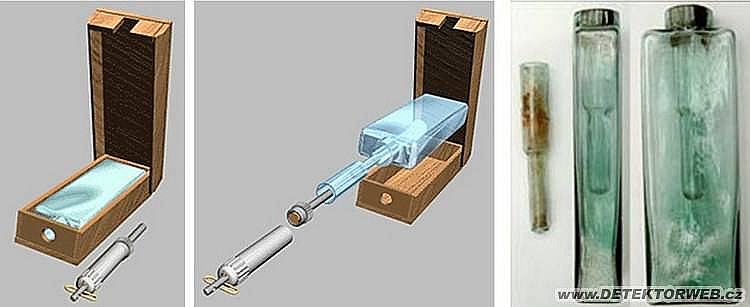

Konstrukce:
• Dřevěná krabička a sklopné tlakové víko

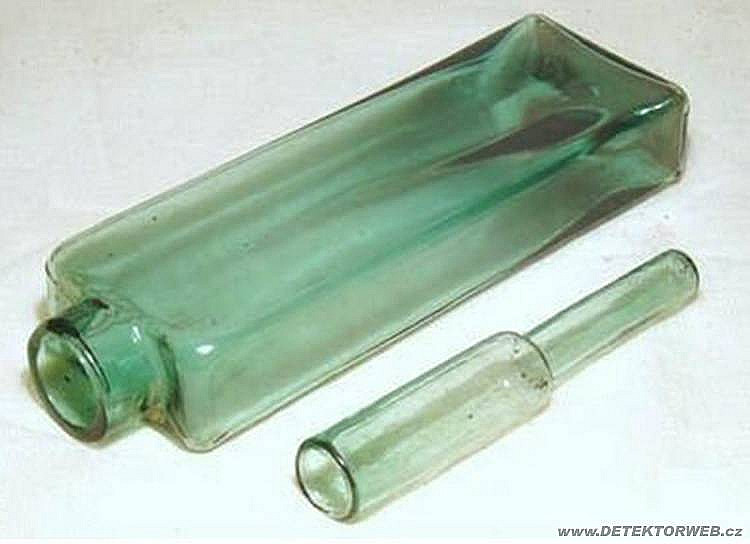

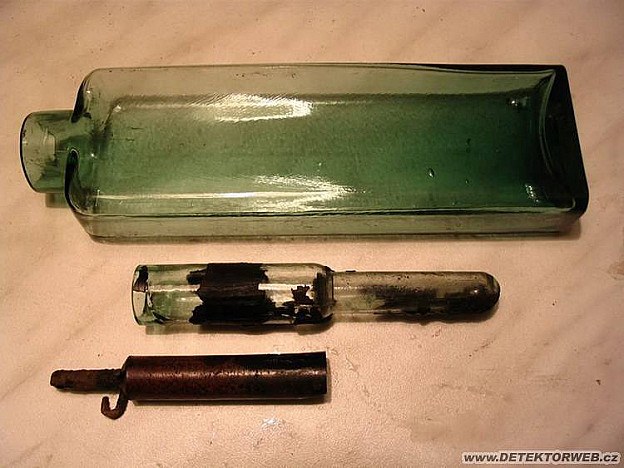

• Skleněná lahvička se sypkou trhavinou (TNT šupinkový, amonit, amonal, dynamon, aljumatol, igdanit, pobědit)
• skleněná zátka a parafinovým těsněním, do níž lze vložit rozbušku MD-2

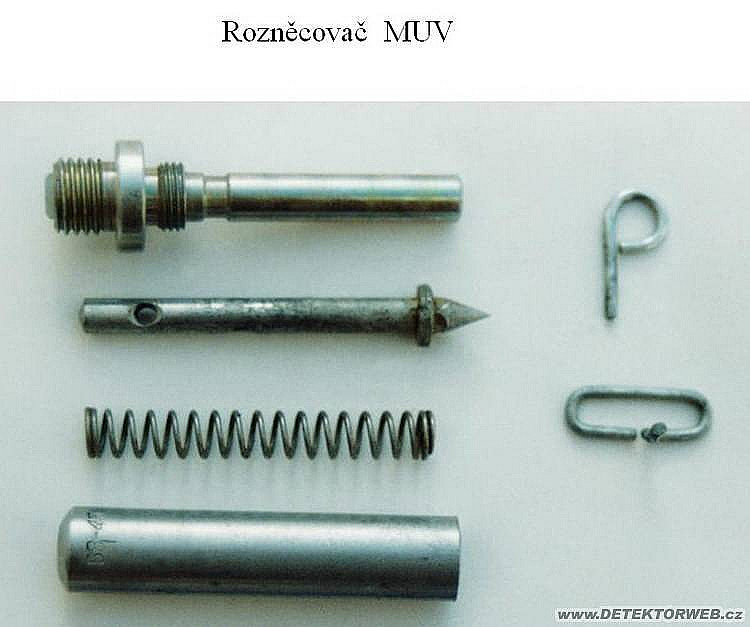

• rozněcovač MUV

Činnost:
• Po uložení miny do lůžka a zamaskování sklopit víko až se opře se  svým čelem o „T“ pojistku rozněcovače
• Po vyvinutí tlaku sklopné víko přenáší tlak na pojistku rozněcovače
• Po vytlačení „T“ pojistky je úderník vržen silou stlačené pružiny proti rozbušce

Způsob uložení :
• Ručně, zapuštěně v terénu s tenkou vrstvou nakryté zeminy

Způsob aktivace : Našlápnutím

Způsob zneškodnění :
• Dle předpisu Ruské armády je zakázáno zvedat minová pole, sestavená s tohoto typu min!!!

Poznámka :
Mina PMD-6f byla přijata do výzbroje Rudé armády v období Velké Vlastenecké války, v důsledku těžkostí s výrobou TNT.
Vzhledem k použitému materiálu a průmyslových trhavin tato mina nemá dlouhou životnost a její vlastnosti se vlivem povětrnostních podmínek mohou měnit !!!
