Tesoro bandido II uMax alebo vlastný detektor

24. 06. 2011 Autor: sociopat 8476× 37

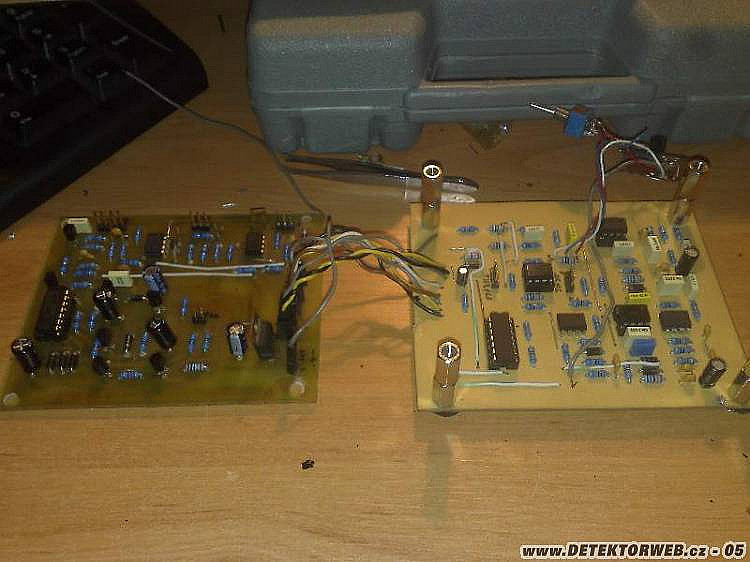

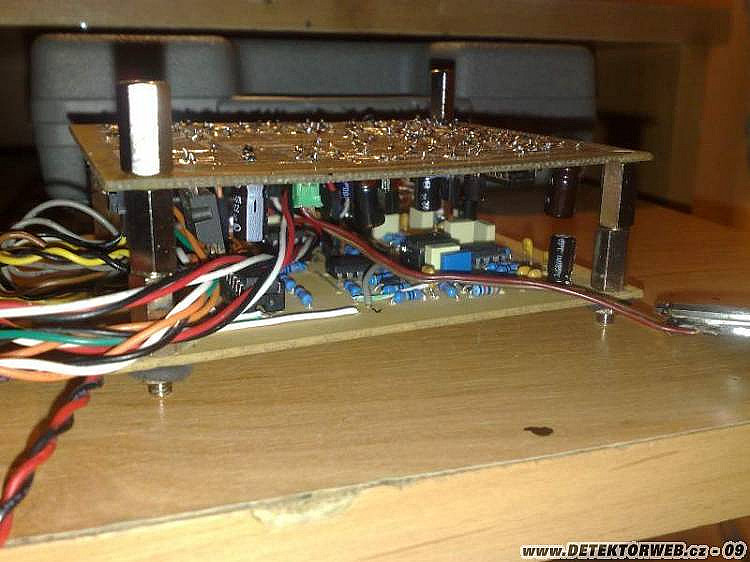

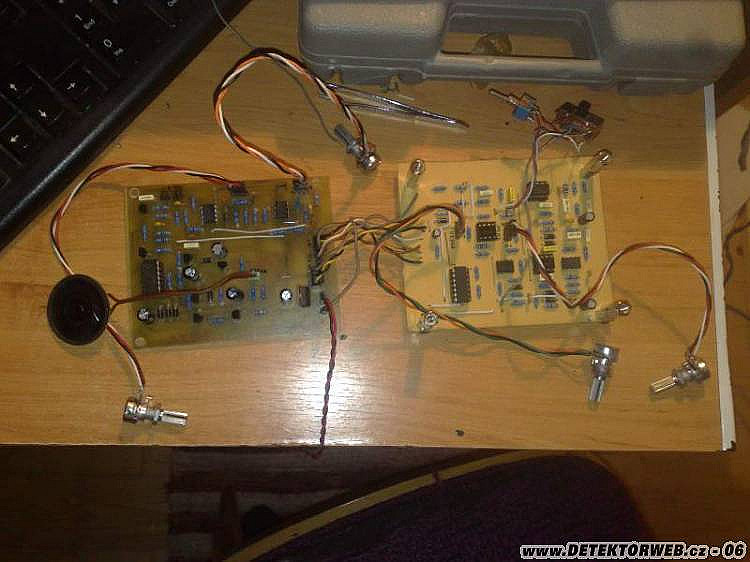

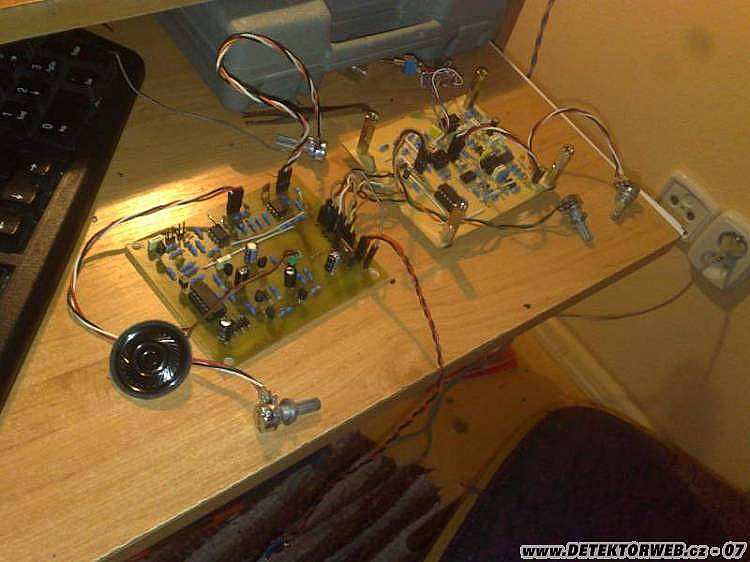

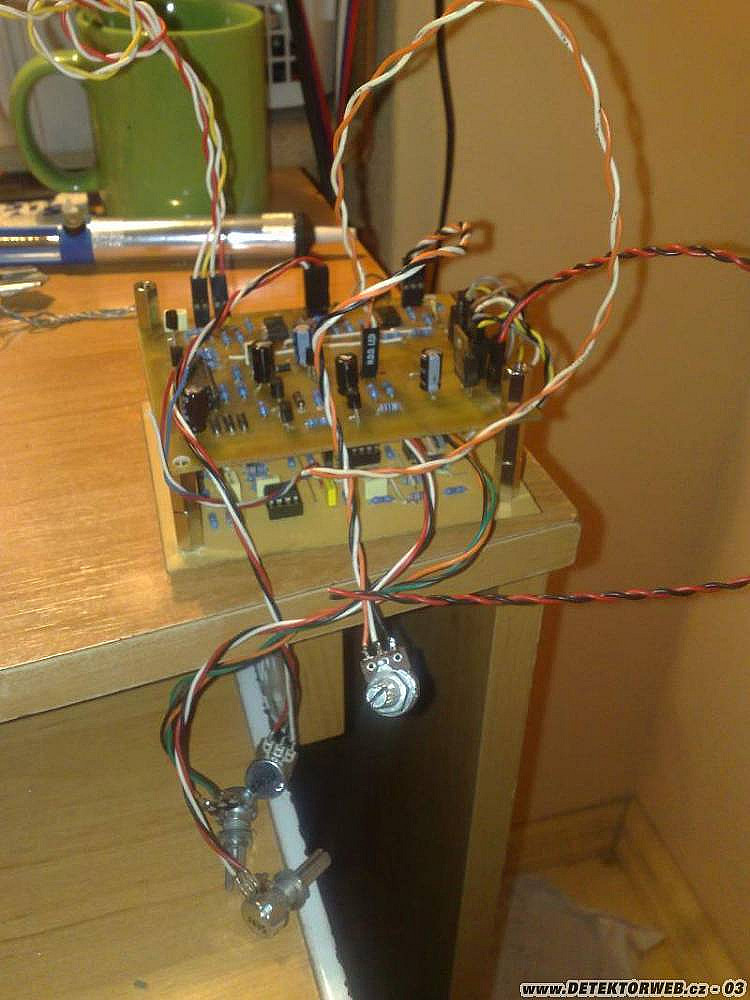

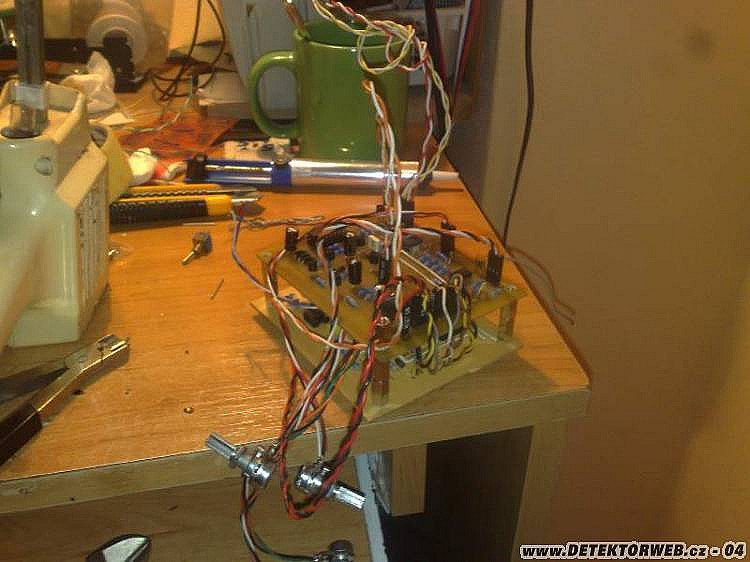

Zdravím, ako ste mohly vidieť v predchádzajúcom článku, rád sa hrabem v elektronike, tak posielam 80% výrobku, detektor pípe a reaguje, len nie tak ako by mal, treba ho naladiť a odstrániť chyby. Detektor je značky TESORO typu Bandido 2 uMax. Má diskrimináciu (clone PI nemá) pinpoint a nastavenie odladenia zeme a ešte pár vecí, o ktorých ešte neviem ani ja viac :D. Slušným hladačom prajem super nálezy!!! PS: Až bude plne funkčný a bude v kompletnej konštrukcii, tak pošlem foto :). Sociopat

 Autor: sociopat

Komentáře

cervicek

24. 06. 2011, 10:41

Kolik ta tvoje mašinka bude cca vážit?

Novka

24. 06. 2011, 10:47

Na jakou vzdálenost ti to bere třeba 3 krejcar?

MrChlupec

24. 06. 2011, 10:48

pošleš schéma zapojení?? prosím.. vypadá to dobře :)

sociopat

24. 06. 2011, 10:54

cervicek : najtažšia vec na celom detektore bude cievka, v teréne som to neskúšal lebo to nemám ešte na "palici" zatial to mám doma v "air" prevedený :D
MRCHLUPEC : zapojenie pošlem až keď bude plne funkčný
zatial ďakuem za komenty ;)

pytlák123

24. 06. 2011, 11:21

Nezlob se kolego, ale to vynutí cívky mi připadá velice amatérské a tudíš sy myslím, že nefunkční.Možná bych se obrátil na nějakou firmu a nechal si ji vyrobit a nebo použít již hotovou.Zaměř se na vlastní elektroniku a třeba z toho něco kloudného vyleze.Promiň...

pytlák123

24. 06. 2011, 11:25

Zajímavé-napsal jsem tudíž si...

kim

24. 06. 2011, 11:25

a muže se stím hodit venku??

Larsen

24. 06. 2011, 12:05

šikulka.

stopercz

24. 06. 2011, 13:01

No ještě podvozek a už to frčí.

Mirek D.

24. 06. 2011, 13:32

to beru jako projev zoufalosti...Asi jako si stavět v garáži mercedes, protože na něj nemám. Sorry

chroust

24. 06. 2011, 14:22

Také mám dělaný detektor,ale byla doba kdy jsem měl sotva na pivko,tak jsem si jej sestrojil s pomocí jednoho pána co dělal hodně do elektroniky a umotal mi cívku,dneska bych se do toho nepouštěl a něco si koupil,navíc ty ceny jsou taky někde jinde než před Třeba před 8mi lety kdy jsem ho stavěl. Jelikož nemá "opožděný" signál,odladím si jej od země, krejcar veme cca 18cm a velké železo asi na 65,podle tónu poznám přibližnou hloubku a velikost předmětu,tak s ním chodím do dneška a jsem spokojený. Jen rozlišení není uplně 100% spolehlivé.
Jinak jak tu bylo řečeno,tak cívka bude problémová,ta ti fungovat nebude,nebo jen na ni přístroj stratí hodně citlivosti. Měly by být vlepeny do něčeho hodně pevného a jednotlivé cívky se mezi sebou nesmí hnout ani o pár destin,jinak budeš mít falešné signály. No snad ti to bude fungovat...

sociopat

24. 06. 2011, 16:34

miras : keby som CHCEL tak detektor mám originalny, ... kedže som uz uspesne dokoncil 3. rocnik na strednej priemyselnej skole so zameranim prave na elektroniku, tak ma to asi aj bavi ! nerobim to kvoli financnym problemom ... a ak si myslite ze tie cievky tam budu jen tak polozene tak si myslite zle ... akože, sklamali ste ma .... tymito HATE komentami, chcel som prihodit nieco z VLASTNEJ TVORIVOSTI !!!!!

wooda23

24. 06. 2011, 17:52

nenech se rozcilit... mas to dobry a gdyz nic jinyho tak ti to treba pomuze ve skole (ucitele vlastni snahu ceni)... a gdyz to bude slapat, treba najdes neco peknyho... drzim palce a doufam ze to zdarne dotahnes do konce

klarkon

24. 06. 2011, 20:09

Sociopat : nevšímej si toho,až budeš tak "mladej"jako já,zjistíš,že 80% populace je inteligenčně mírně řečeno podprůměrná. Šakali vyjí a karavana....... však to znáš.

sociopat

24. 06. 2011, 20:22

nj diky za podpory v skole s tym planujem robit komplexnu odbornu pracu (namiesto praktickych maturit) toto bude euz 2. detektor co vyrobým a snáď ich bude fullhaus :D

chroust

25. 06. 2011, 00:14

sociopat:neříkám že to nebude fungovat a už to že uděláš to co je na fotce,tak asi o tom něco víš. Jen si myslím že tato cívka nemá dobrej "rám". Překližka nebo co to je,pracuje a není moc pevná ikdyž ji tam vlepíš. Navíc ti muže natánout vlhkost v mokré trávě atd.... Co takhle udělat si formu třeba ze silonu,derlinu nabo tak něco a do toho to zalejt priskyřicí,bude vypadat jak originál,jen bude těžší.

Dole.kop

25. 06. 2011, 08:48

Miras: tvůj přípsěvěk beru jako projev malomyslnosti. Dnes je konzumní společnost a lidi, co si chtěj něco takového postavit obdivuju a hodně jim fandím, jestliže se tím živí či to mají jako koníček, tak proč ne?!?!?! To když se někdo snaží si udělat svůj vlastní originální výrobek je hned projev zoufalosti??? To snad ne... Na téhle úrovni určitě ne.... Nebo si myslíš, že každej dnešní výrobce hned na poprvé vykutal špičkovej detektor? Konstruování je plné omylů a chyb z kterých se konstruktér v průběhu výroby učí a počítá s nima do budoucna... Radím dobře neodsuzovat!!!

jaccob

25. 06. 2011, 09:24

sociopat ,já ti fandím a pro všechny co y chtěli něco podobného stavět t si najdete tesoro golden sabre pod názvem tgsl na strankach geotech1.com je tam kompletní návod i na výrobu dd cívky která je podle mě jednodušší na ládění.detík funguje dobře a diskriminuje

sociopat

25. 06. 2011, 11:42

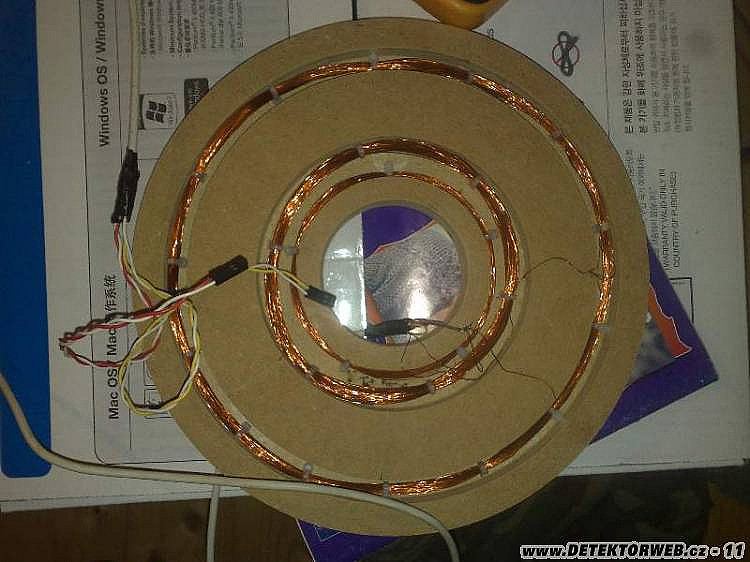

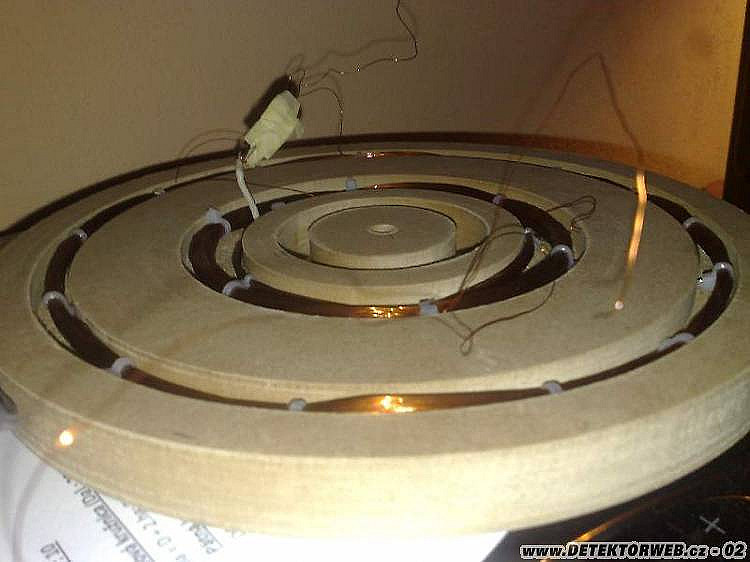

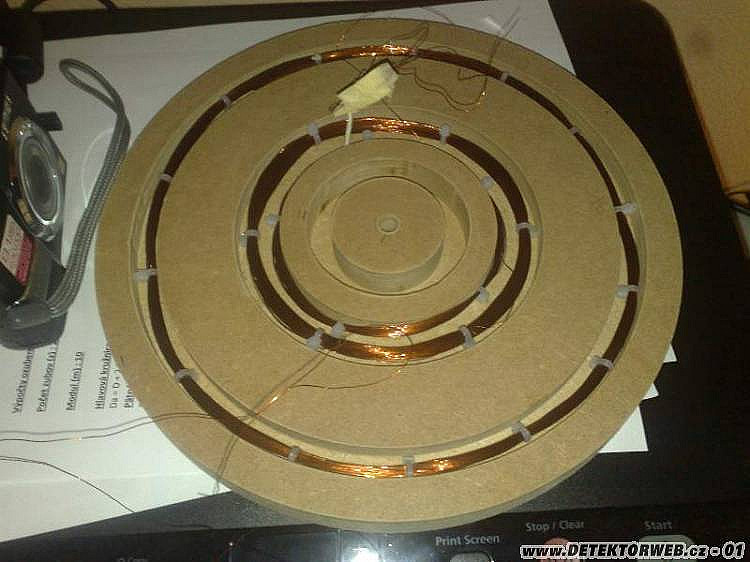

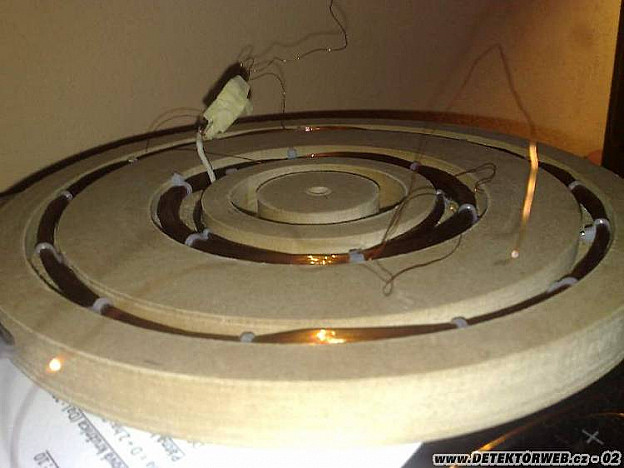

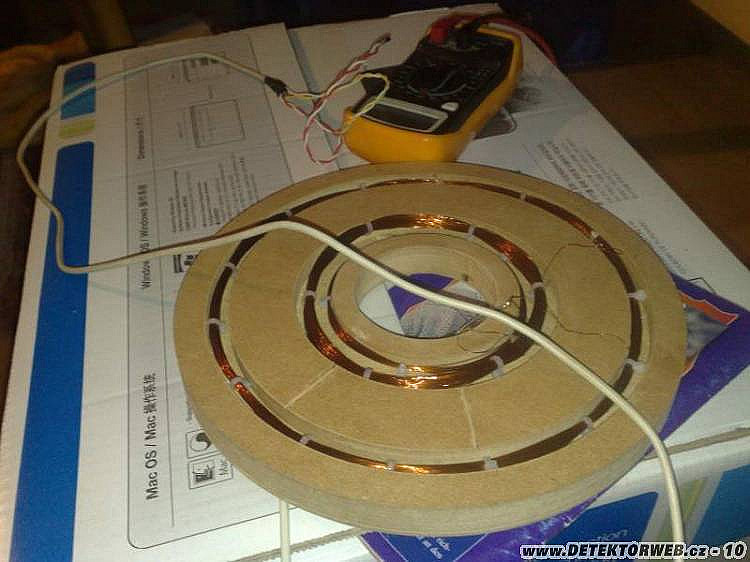

kryt cievky je MDF-ka (nieco ako lisovany papier) zatial pouzijem to, nalakujem ju podlahový lakom,snáď niečo vydrži, potom si objednám original ;)

JendaX

25. 06. 2011, 22:09

sociopat: Fandim ti na celej care! Na ty melaky se vykasli. Jako kovanej strojar obdivuju kazdyho, kdo je schopen se v tej dratenicine vyznat, a jeste neco tvorit. Hodne uspechu preju.

Toncek

25. 06. 2011, 22:51

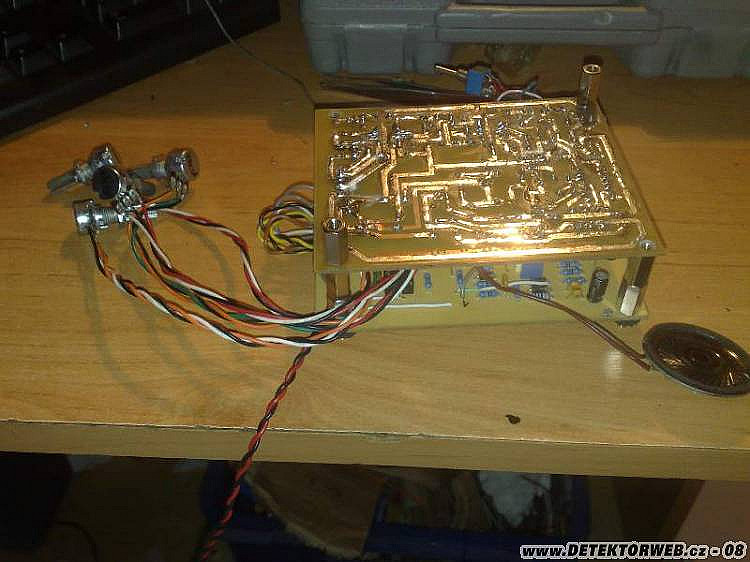

... skvělý bastl! K elektronice, ty potenciometry na co nejkratší přívody, ty přece pomocí operáku řídí fázi pro jednotlivé kanály přijímaného signálu, takže každý šum nevítaný. Cívka by měla být určitě stíněná, pak bych ji až vyvažoval, ladil. Bandido frčí i na zmiňovaných DD cívkách co jsou na netu, drž se zhruba frekvence myslím že to je 10,5 kHz. A když se nebude dařit, tak kup někde jetou nebo novou cívku od tesora...Ať se daří

sociopat

26. 06. 2011, 12:30

Toncek : my sa budeme asi viacej kamarátiť na toto tesoro sa dáva koncentrickáa cievka ... stalo by sa nieco keby naň dám DD cievku ?? daj mi mail v prípade otázok diky

Toncek

26. 06. 2011, 20:43

Je to jedno, vždyť víš, že ten oscilátor co tam je ti bude kmitat pomalu s čím-koli co se podobá cívce, takže jaký bude mít tvar, to záleží na tobě, důležité je se zhruba držet počtu závitů, průměru drátu, průměrun cívky. Během vyvažování lze dotahovat fázi přijímáného signálu (tedy pak fungující diskriminace a gnd balanc) paralelním kondíkem na RX cívce. Tu je např zmíněná taková univerzal DD cívka pro tesora(TGS,eldorado,silvera,bandido,kompadre,...) http://s2.imgupload.cz/img/--/261807/3Sn4s/eldorado-coil_138.jpg Jinak na netu je celkem dost popsaných domácích konstrukcí na tyto detíky, stačí zadat do vyhledávače a odpovědi na tvé otázky se na tebe posypou... a v češtině, takže by neměl být problém....

Toncek

26. 06. 2011, 20:48

... jó jinak pod tímhle nickem nás tady bude asi víc, já zde zatím žádné fota neuveřejńoval, ať nedojde k omylu a nedorozumění

sociopat

27. 06. 2011, 12:53

oky zatial diky ja to skusim az sa vratim domov z rakuska

sociopat

27. 06. 2011, 13:23

toncek : vadi ked použijem 0.27 namiesto 0.25 ??

Mirek D.

28. 06. 2011, 09:33

i když si dokončil 3. rocnik na strednej priemyselnej skole so zameranim prave na elektroniku, je to zoufalství...ta cívka /mdf/, bude vážit tak do peti kilo....prostě blbost vymýšlet vymyšlené, pro účely studia možná, ale to nebylo řečeno...Pro praktické účely, je to ztráta času a projev zoufalosti!

sociopat

28. 06. 2011, 10:04

ano miras si frajer... si frajer mna to baví a idem si svoje ! a tvoj nepodstatný názor mi je ukradnutý

Mirek D.

28. 06. 2011, 11:57

jasně, to je tvá volba a je to tak v pořádku, jelikož je zde diskuze, já ostatním sděluji svůj názor, neboť to jest moje volba. Pokud kritiku neuneseš a čekal si jen chválu, je mi to líto.Hodně štěstí v bádání ti přeju.

Mirek D.

28. 06. 2011, 12:03

Dole-kop: tvá dobrá rada, zavání zastrašováním, pokud já jsem malomyslný, tak ty jsi debil, jelikož jsi vůbec nic nepochopil. Maucta

sociopat

28. 06. 2011, 12:23

nečakal som chválu ale názory ... a en tvoj, ten veru názor neni ... kritika vyzerá inak

Mirek D.

28. 06. 2011, 13:47

víš co se mi na vás slovácích líbí sociopate, že když vám někdo řekne něco, co vám nevoní, tak to není ani kritika, ani názor

sociopat

28. 06. 2011, 23:25

ani názor ani kritika, úbohosť ...

Mirek D.

29. 06. 2011, 07:48

prima, stejně, jako ten tvůj "rádobydetektor" Maucta

sociopat

29. 06. 2011, 12:41

Toncek

29. 06. 2011, 16:36

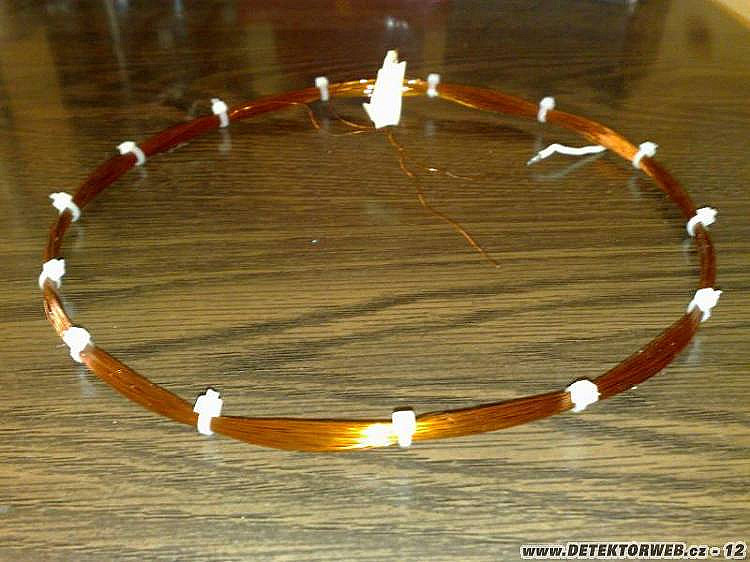

...nevadí, trochu se změní indukčnost, ale nic co by zásadně ohrozilo zdárné dokončení bastlůvky. Cívku je ale třeba po navinutí natvarovat do konečného tvaru,fixovat napuštěním např. nitrolakem,obalit stínicí fólií (alobalem) s mezerou, zalít do skořepiny(třeba i zde koupenou-kryty cívek) s postupným vyvažováním, práce tak na měsíc, dva... To aby výsledek stál za to. Je pravda, že tady se takové věci nedají řešit, na to jsou jiné weby, tady se detektory prodávají ... Nicméně držím palce sociopate.

UCAdmin

04. 07. 2011, 17:03

sociopat - klobouk dolu já bych se do toho nikdy nepouštěl. Je fakt, že když to člověka baví tak jde přeci jen o radost to cele rozběhnout a pípnout si s ním první věc. Tomu rozumím a fandím. Ale na druhou stranu když vidím kolik to zabere především času a výsledek bude vskutku podprůměr nehledě na starosti s cívkou osobně bych se do toho nepouštěl. Pro mě je už dnes hledání svátkem a když už na něj mám čas tak chci prostě jít hledat a ne se trápit s dolaďováním cívky atd. Ale jak jsem psal - nadšencům fandím
