Úprava napájania

07. 01. 2008 Autor: candies 7106× 10
Dobrý deň. Keďže dostatok energie v 9 V batériach pre naše detektory nie je nikdy dosť, dovoľte aby som sa podelil s Vami o skúsenosti z úpravou napájania detektora Quick Draw ll.

Cela úprava je veľmi jednoduchá a spočíva v pridaní externého zdroja na detektor s použitím akumulátorov.

Ja som sa rozhodol pre použitie NiMh akumulátorov veľkosti AA 620 mAh. Detektor je napájaný 2x9V preto budeme potrebovať 16 kusov .Ak si to spočítame, tak nám vychádza 9,6 V na jednu vetvu oproti 9V z klasickej batérie. Elektronika ma vlastný stabilizátor takže tým nič nepokazíme.

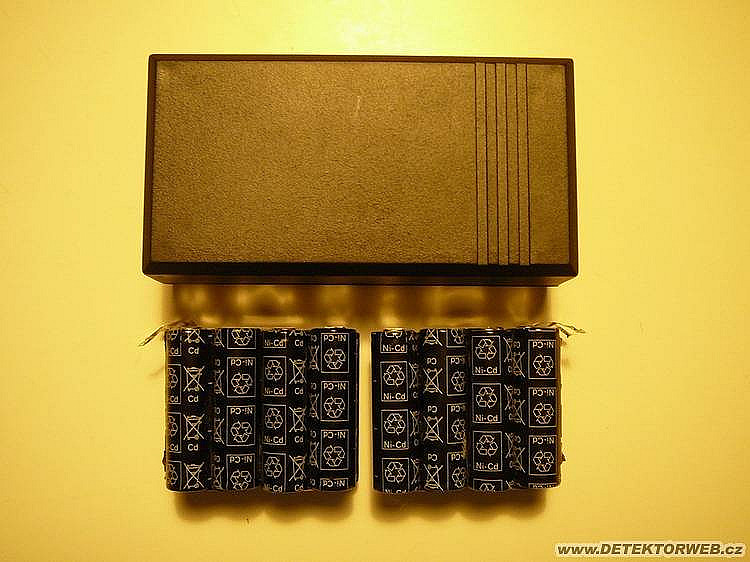

V prvom rade si zadovážime vhodnú plastovú krabičku obr. 1.
Tu som kúpil v rádioamatérskej predajni za 44 Sk, dve staré 9V batérie, izolačnú pásku, skrutky M 4x15, spájkovačku, bužírku, dvojžilový vodič potrebnej dĺžky a trocha šikovnosti.

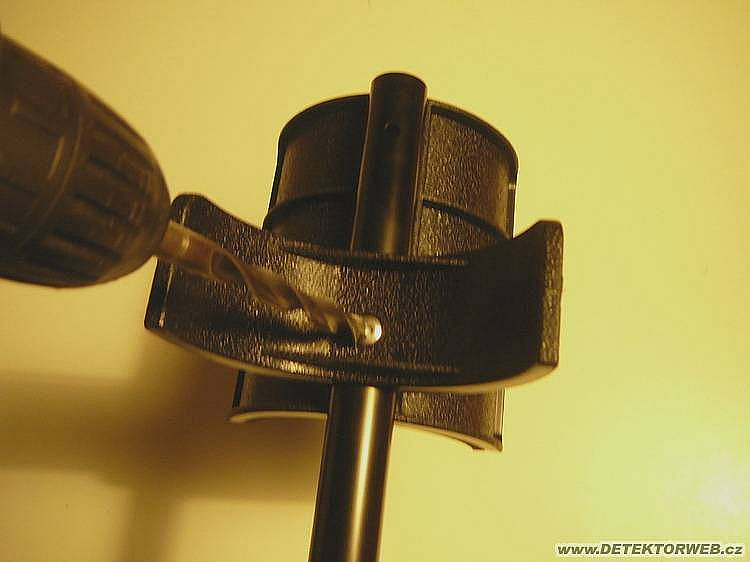

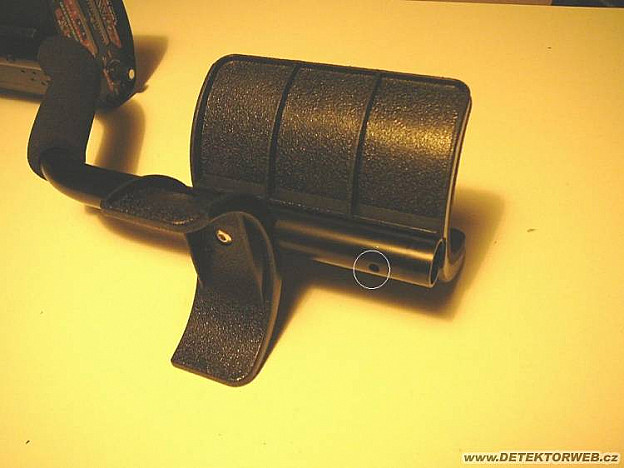

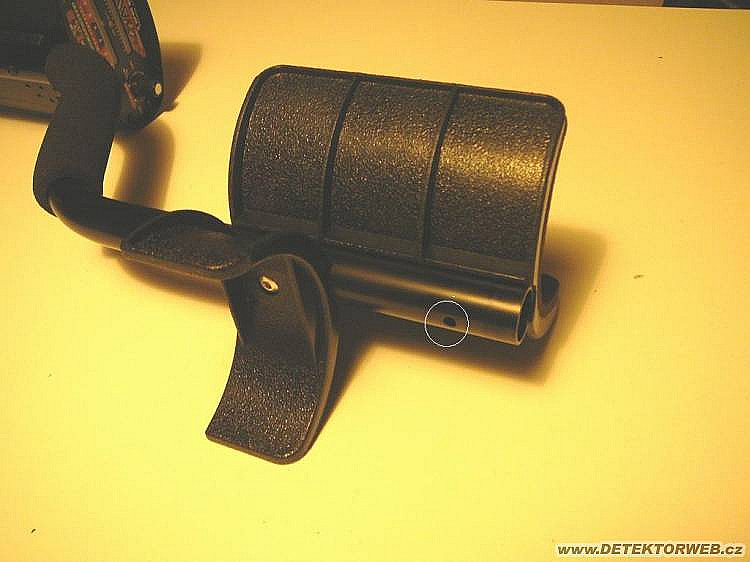

Na obr.2 je pôvodné upevnenie spodnej opierky, ktorá je k nosnej tyči prinitovaná. Odvŕtanie nitu by nemalo robiť problémy nakoľko sa jedná o hliník. obr.3

Túto opierku prenesieme na koniec tyče, kde je už vyvŕtaná diera od výrobcu. Na obr. 2 je vyznačená.

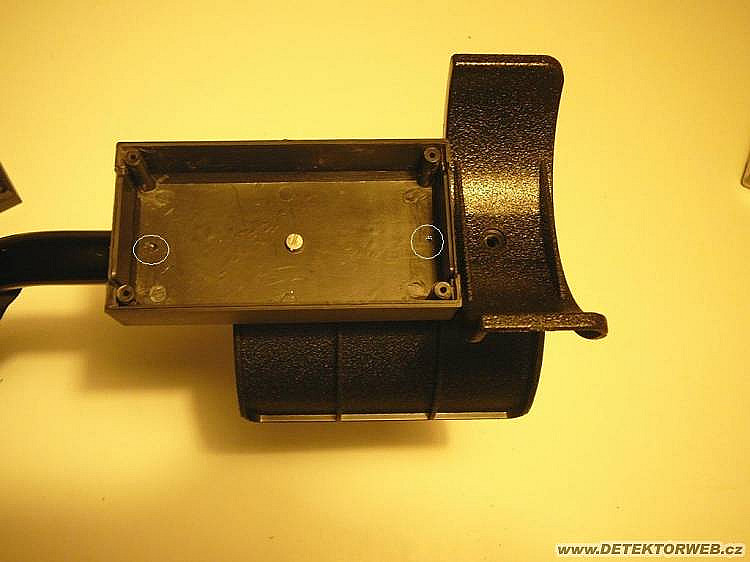

Krabičku prichytíme dvoma skrutkami na miesto po opierke, vyvŕtaním dvoch dier. Obr.4 (skrutka v strede je len ako pomôcka)

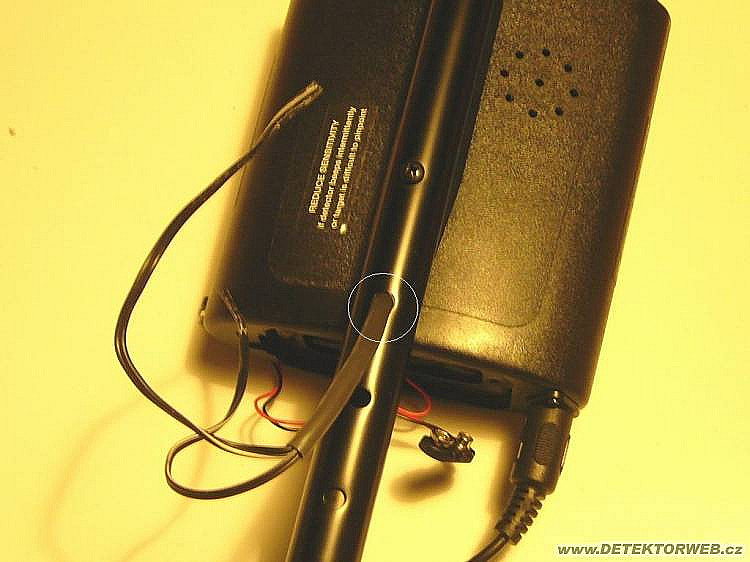

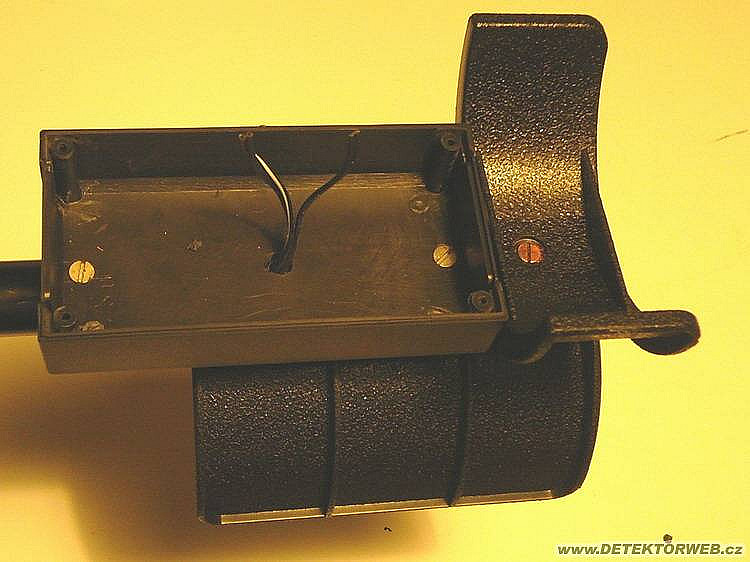

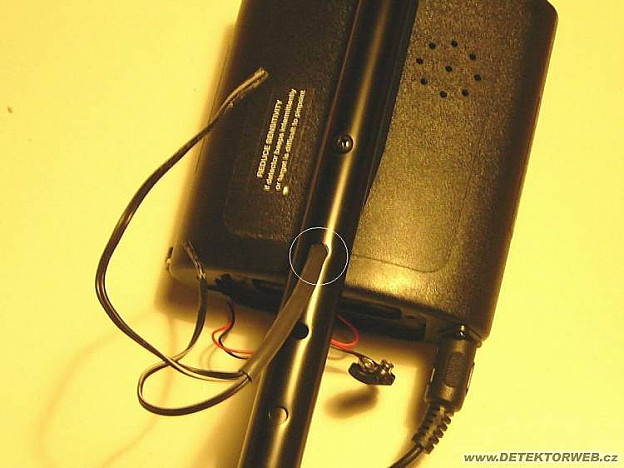

Potom vtiahneme vodiče tak, aby sme ich dostali z krabice obr.10 do prednej časti rukoväte. Pri tom využijeme poslednú dieru pod elektronikou, obr.5, ktorá je určená pre aretáciu pohyblivej spodnej časti.

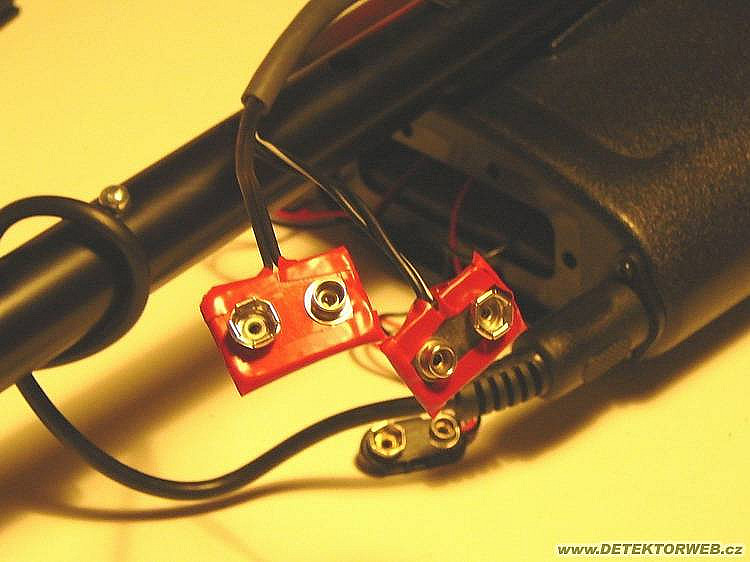

Z použitých 9V batérii vyberieme kontakty a priletujeme ich na vodiče. obr.6 Pozor na polaritu!! V krabičke pripojíme vodiče k akumulátorom a všetko zložíme.

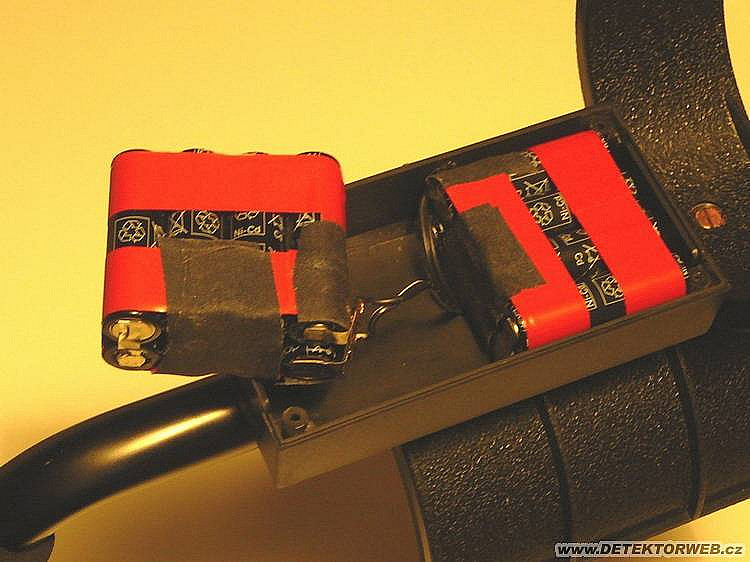

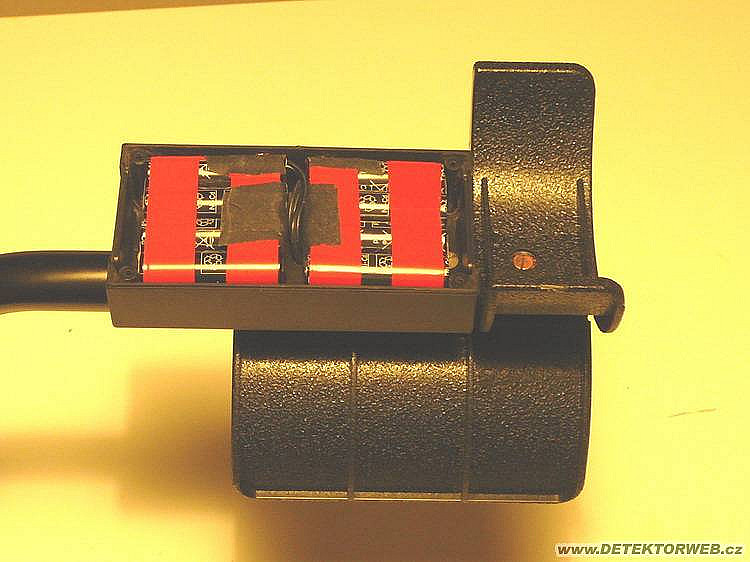

Aby sa akumulátory nepohybovali, obalíme ich izolačnou páskou.obr.7 a obr.8 Tým je celá úprava hotová.

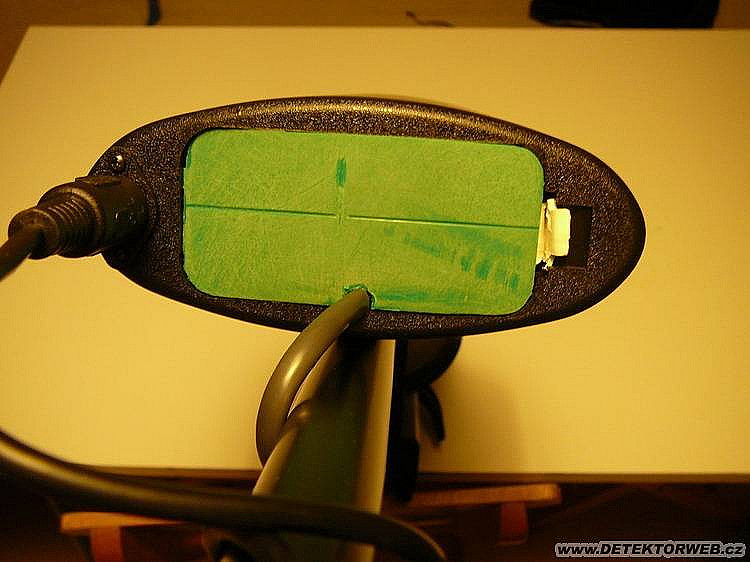

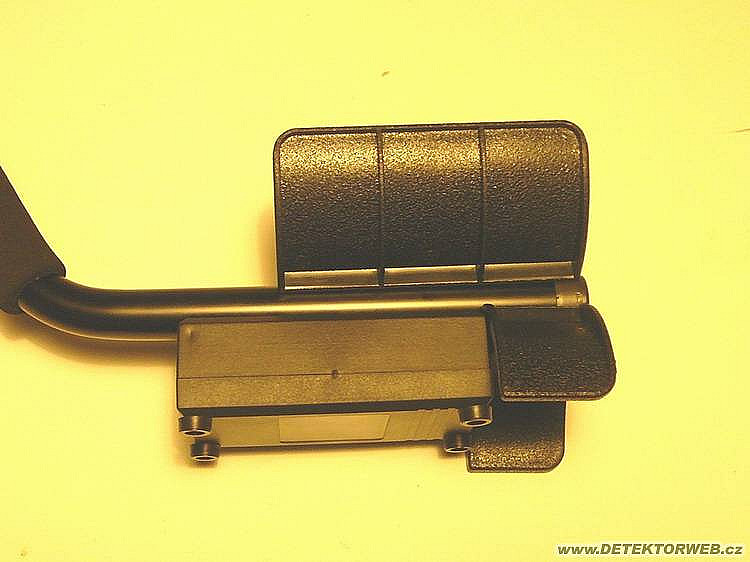

Tento typ krabice sa predáva aj s plastovými nožičkami, ktoré vidíte na obr.9 . Keď že sa detektor opiera o zem aj v tejto časti rozhodol som sa tieto nožičky namontovať. Ešte by som chcel upozorniť, na pôvodný kryt batérii, ktorý po tejto úprave nebude dobre sedieť, preto som z plastu vyrobil náhradný. Do tohto krytu vypilujeme guľatým pilníkom otvor pre vodiče s bužírkou. obr.11

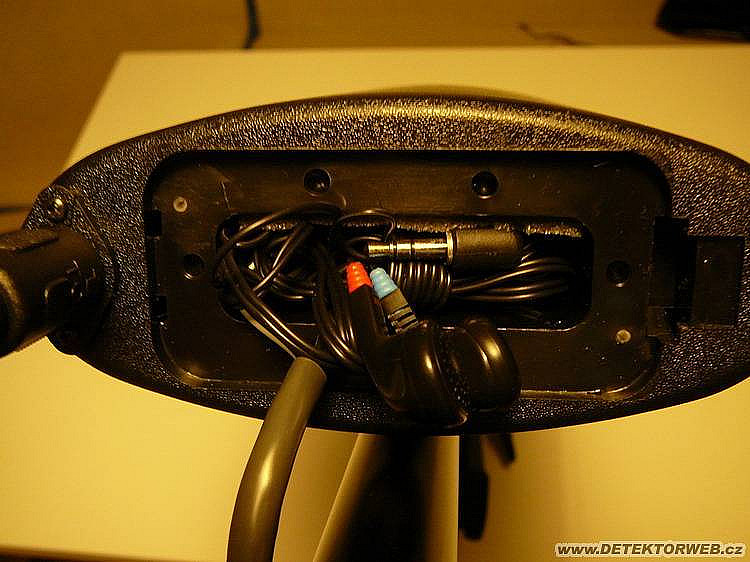

Ako vidíte úprava je jednoduchá, ale hlavne som sa snažil čo najmenej mechanický zasahovať do pôvodnej konštrukcie pre prípad, že by bolo nutné uviesť detektor do pôvodného stavu. Pridaním akumulátorov pod spodnú rukoväť sa ťažisko posunie do zadu, čo tiež nie je zanedbateľné. Ako sa hovorí “ Každá sranda niečo stojí “ aj tu musíme prihliadnúť k cene akumulátorov, a miernemu zvýšeniu hmotnosti detektora. Prázdny priestor po batériach využívam na uloženie rezervných sluchátok. obr.12

O kapacitách akumulátorov a ich cenách píše vo svojom príspevku Playa.
Na budúce Vám prinesiem návod na výrobu jednoduchej nabýjačky pre tieto akumulátory.

Želám veľa úspechov, pekné nálezy a nevyčerpateľné batérie.

S pozdravom Archeo

 Autor: candies

Komentáře

SV.TGM

07. 01. 2008, 11:40

archeo to je bounty hunter quick silver ???

riggs1

07. 01. 2008, 11:45

STAČÍ SI PŘEČÍST PRVNÍ VĚTU, TOTO BH Q.S. NENÍ

cybernetic

07. 01. 2008, 13:42

Archeo
pozeram ,ze si nachystany
Aky to ma odber?

level

07. 01. 2008, 17:08

Ahoj zid.Je to BH Q.D.II. Neskôr pošlem aj dalšie foto. Ahoj cybernetic :Zatial som nerobil žiadne merania ,ale môžem.

kebabJm

07. 01. 2008, 18:24

Zdravím,chtěl bych se zeptat jestli jsou ty tužkové baterie k sobě spájeny kousky drátů a sletovány cínem? Mám zetexe s dobíjecími akumulátory a už jsou bohužel K.O.Nový dobíjecí akum. od zetexe stojí přes 2tisíce¨to je docela dost,Váš způsob se mi zdá levnější. Jenom mám obavu, že při cínování se baterie příliš zahřejí a ztratí kapacitu.

vaurien

07. 01. 2008, 20:17

Hezký, ale zbytečný. Raději si náhradní nabité baterky strčím někam do batohu nebo do kapsy a včas si je vždy vyměním než abych něco podobného bastlil na detík a pak s tím celý den máchal ve vzduchu.
Ale jak se říká, proti gustu žádný dišputát...

ffff

08. 01. 2008, 15:28

kebabJm-pakovani baterii pomoci cinu je bezna praxe napr.v modelarine. nesmi se to dlouho nahrivat a hlavne to chce zkusenost.jestli si na to netroufas v modelarskych prodejnach ti to na prani zhotovy a hlavne poradi s vyberem clanku pro aktualni spotrebic,v tvem pripade detik...

ffff

08. 01. 2008, 15:39

kebab-a nakolik Voltu je ten tvuj zetex?

kebabJm

08. 01. 2008, 19:20

ffff-díky za radu, musím to pořešit,jaro se nezadržitelně blíží... V detíku mám vestavěné 14,4v dobíjecí baterky nebo můžu použít dvě 9v.Raděj hledám na dobíjecí,ale po 10 letech už jsou K.O.Byli jsme se provětrat s kámošem v neděli,doma je to k nevydržení.Pole bylo promrzlé 20cm do hloubky,ale byl to fajn mrcas...každý jeden stříbrňák.

playa

14. 01. 2008, 18:50

Ciao, a nestálo by za to zjistit, jak jsou baterie zapojené, zda do serie, nebo paralelně? Když paralelně, tak stačí 1x 9 V s příslušnou kapacitou, když do serie, tak jedno napájecí napětí, popř. + jednoduchý stabilizátor. Jakékoliv experimenty však na vlastní nebezpečí, že ano. K TCVR , ručkám na 144 a 430 MHz nosím bezúdržbové Pb aku 12 V 7 Ah. Poslední pochod Pustevny-Radhošť-Rožnov na 1.1.08.
