Výroba dyzny a dyznového štítku

12. 09. 2024 Autor: Rossy 726× 0

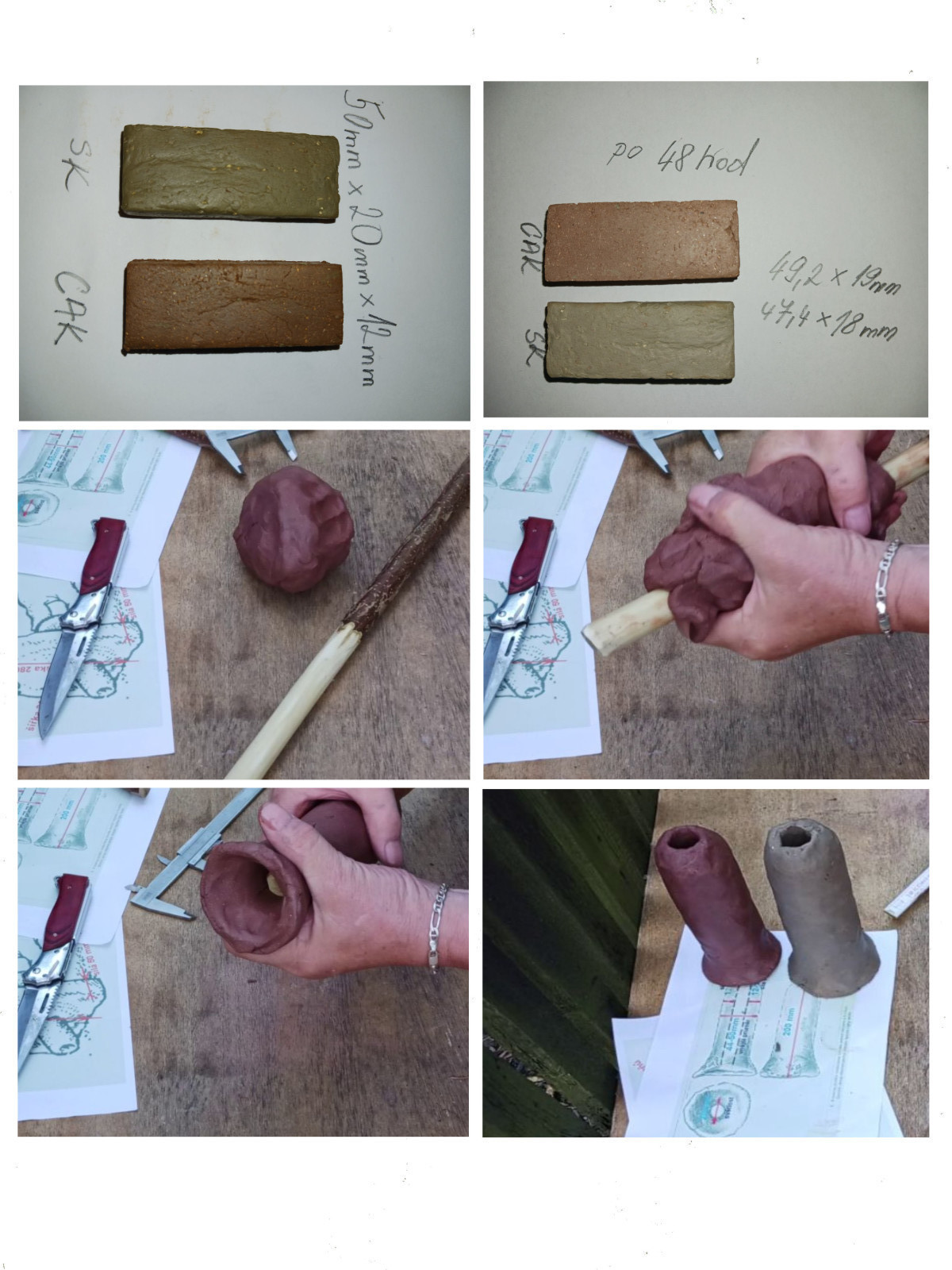

Známe více způsobů jak upravit na železářské peci místo, kudy bude vháněn vzduch. Jedním z nich je dopředu vyrobená dyzna a pecní štítek (dyznový panel), který nám může pomoci při samotné stavbě  pece. Podle archeologických nálezů by měla být materiálem pro výrobu dyzny hlína s větším obsahem ostřiv. Ta lépe odolává žáru. Mám k dispozici dva druhy keramické hlíny. Šamotovvou hlínu CAK a šamotku SK. Mimo jiné se liší velikostí obsaženého ostřiva (šamotu), maximální teplotou výpalu a podle mého pokusu i smrštivosti při vysychání. Dyzny jsem vyrobil z obou materiálů (je potřeba mít dyzny náhradní), ale pro samotnou tavbu si vyberu pravděpodobně dyznu ze šamotky typ SK. U ní je velikost ostřiva do 2 mm a teplota výpalu kolem 1200 stupňů Celsia.

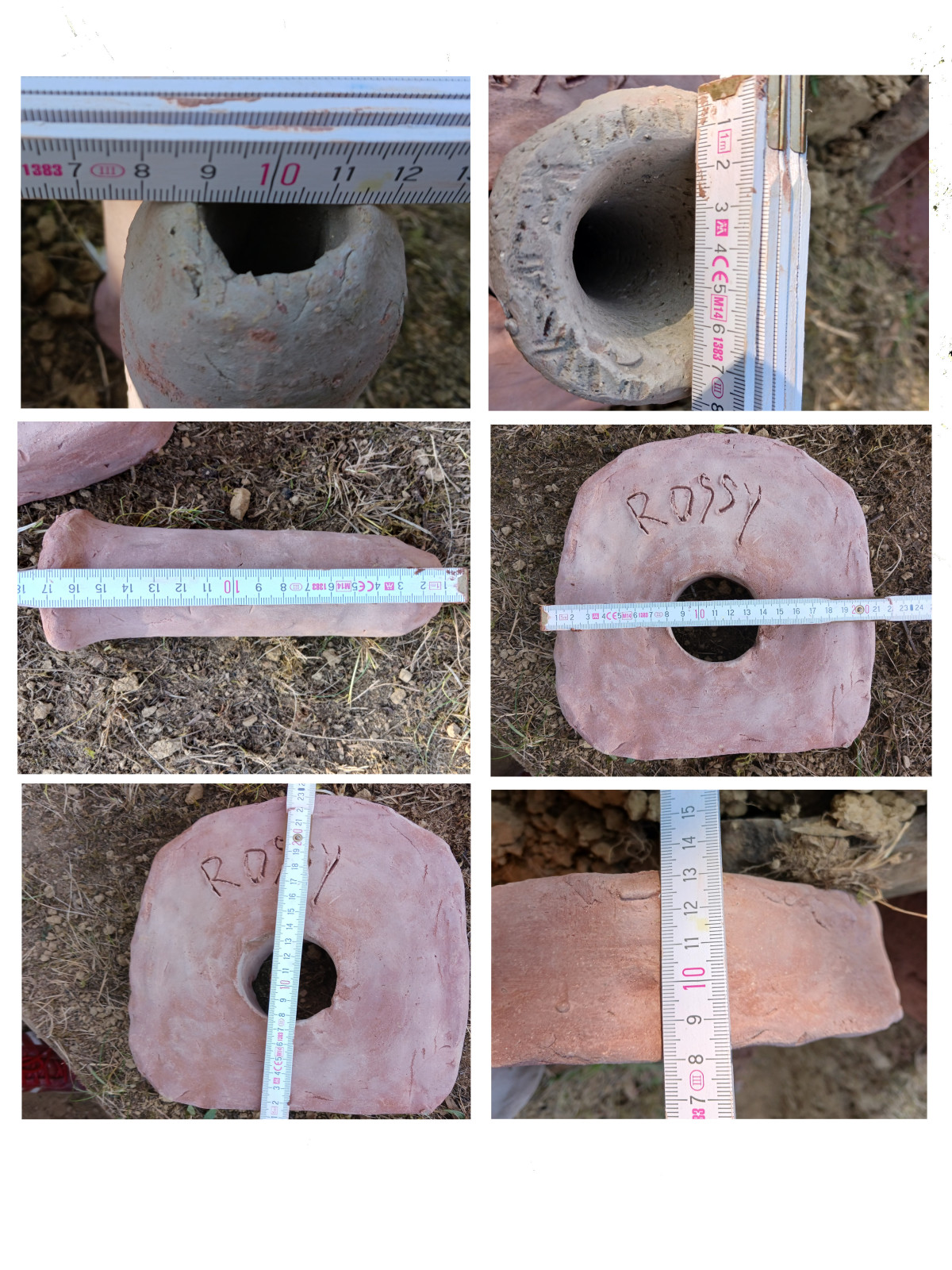

Dyzny mají různé tvary, délky, světlost otvoru a sílu stěny a to podle lokalit, časového období a kulturních okruhů, ve kterých byly hutní areály odkryty archeology. Sám jsem se inspiroval dyznou z archeologického nálezu. Tvary dyzen bývají válcovité nebo kónické. Takzvaný studený konec (který je vně pece) může být trychtýřovitě upraven. Délka by se měla odvíjet od konkretní pece, kterou budeme stavět. Je to součet délek. Část která zůstane vně pecního štítku, šíře pecního štítku a uvnitř pece by měla dyzna dosahovat do jedné čtvrtiny průměru nístěje. Světlost otvoru dyzny není nijak striktně dána, ale u archeologických nálezů se často objevují rozměry do 2,5 cm u teplého konce (ten který je v peci) a kolem 3,5 cm na konci studeném. Podle síly stěny se dělí dyzny na silnostěnné (síla stěny cca 2,5 cm) a slabostěnné (cca 1 cm ). V dlouhodobě využívaných středověkých hutních areálech se někdy nacházejí všechny typy. Postup výroby na dřevěném kopytu, jímž je vlastně jen dřevěný kolík, jsem vložil do koláže i videa.

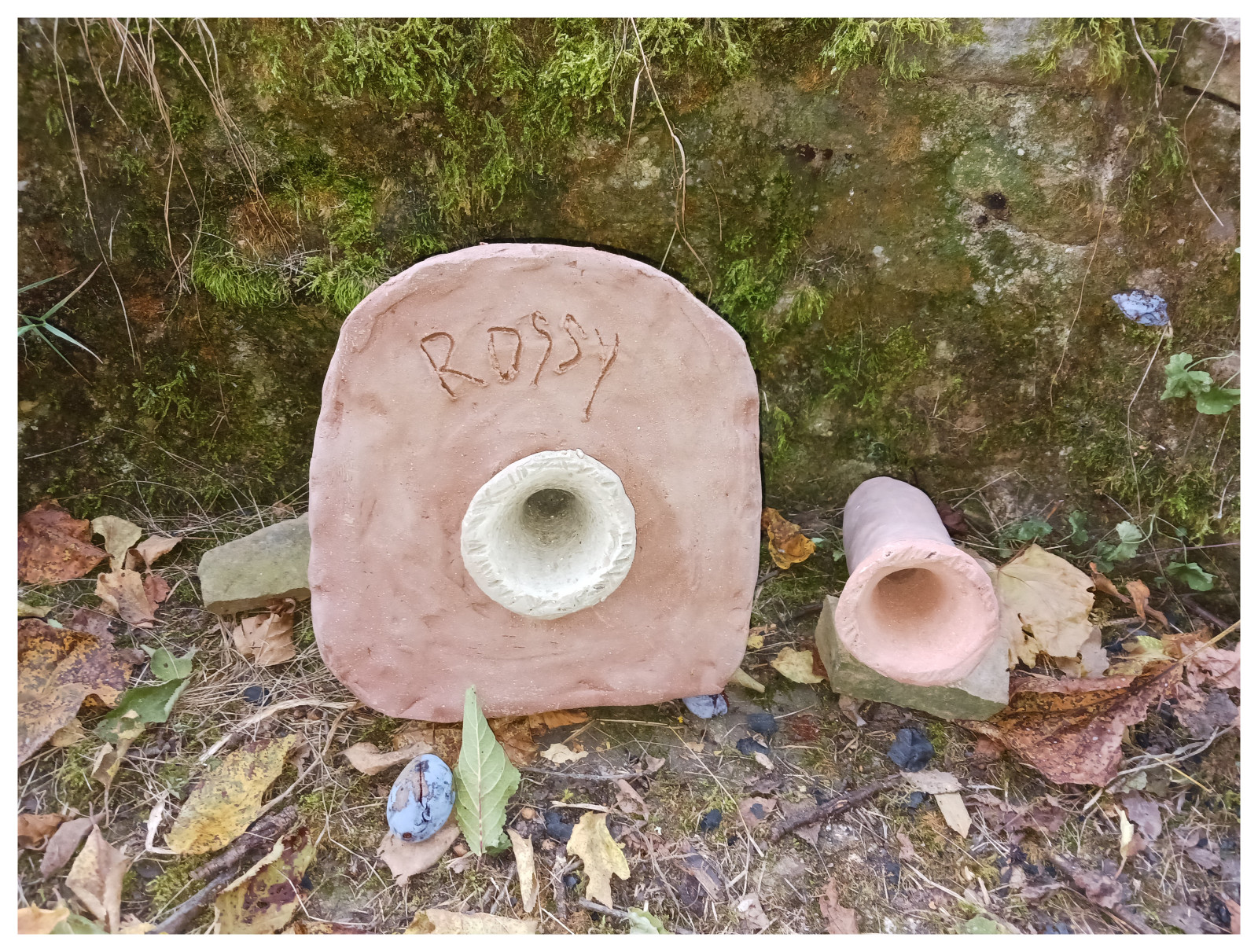

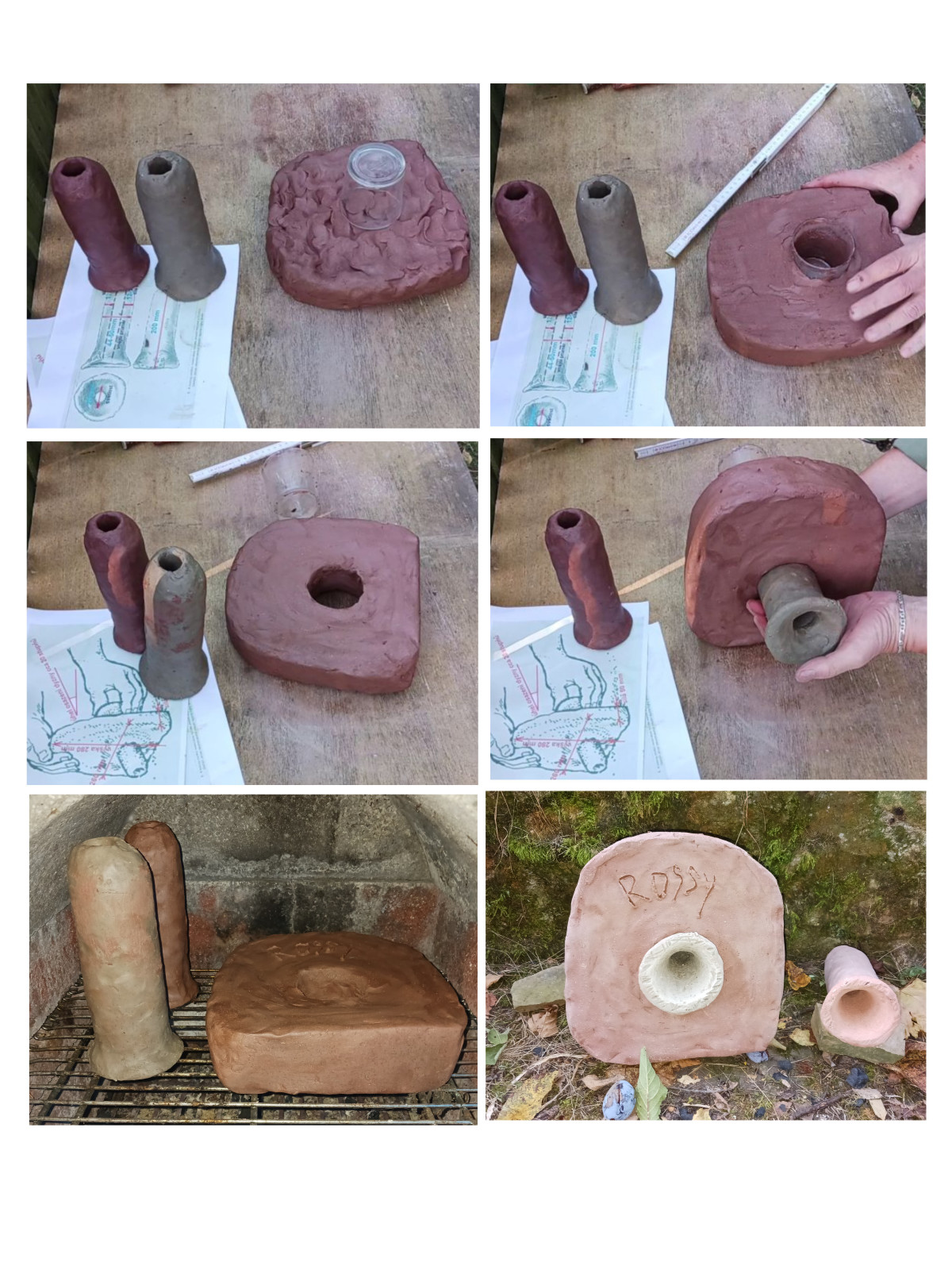

Pecní štítek (panel) zakrývá otvor ve spodní části těla pece, který v závěru tavby, po vylomení štítku, použijeme k vyndání železné houby. Rozměrově by tomu měl panel odpovídat. Také si musíme uvědomit, jak široké nářadí k tomu budeme používat. Štítek může mít dva otvory. Jeden kruhový na osazení dyzny a druhý ve tvaru půlkruhu k vypouštění strusky na spodním okraji pod ním. Ten můžeme ovšem vytvořit i pod štítkem v těle pece. Rozměry štítku by měly mít určitou toleranci, aby zbyl prostor pro jeho vlepení do pece pomocí hlíny. Stejně tak i otvor pro dyznu.

Pecní štítky a dyzny se používají předem vysušené. Pokud není použit dyznový panel (štítek), ale pouze žáruvzdorný jíl, v tom případě je vložena dyzna přímo do jílu a vysoušení probíhá při samotném vysoušení pece. Můžeme také samostatně, ještě před stavbou železářské pece štítek i dyznu vypálit.

ROSSY

Výroba dyzny a dyznového štítku
Výroba dyzny a dyznového štítku
Výroba dyzny a dyznového štítku
Výroba dyzny a dyznového štítku

 Autor: Rossy
