Zákolník

20. 04. 2018 Autor: Rossy 10729× 4

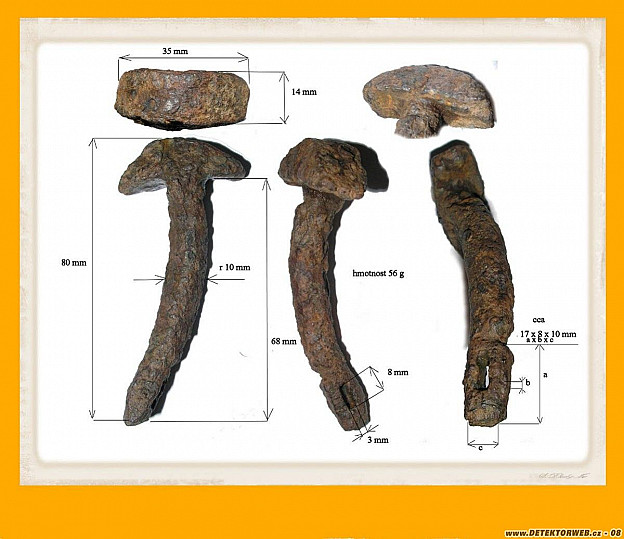

Zákolníky se velmi špatně datují. Zvláště rozhodnutí mezi středověkem a raným novověkem je velmi obtížné. Pro zajímavost uvádím několik obrázků a odkazů, ve kterých se zákolníky objevují. Můj nález patrně spadá, dle ostatních mých nálezů z tohoto místa, do 15. - 16. století, ale třeba máte jiný názor.

Vůz ve středověku.
https://is.muni.cz/el/1421/podzim2012/AEA_59/37296374/Novotna_Stredoveky_vuz.pdf

Kování středověkého vozu
http://www.starahut.com/AT/at03/at_03_14.pdf

Analýza kovových součástí vozů ve středověku
https://otik. uk. zcu.cz/bitstream/11025/10279/1/bakalarska%20prace-Visinger.pdf DAS SPÄTKELTISCHE WAGENGRAB
http://archiv.ub.uni-marburg.de/diss/z2000/0093/pdf/dms.pdf

Kování na koňských povozech
http://vzdelavaniirs.cz/kovani-na-konskych-povozech/dotaznik-kovani-na-konskem-povozu

Koňské povozy v reálu
http://www.chmelar-diorama.cz/povozy-muzeum/

ROSSY

 Autor: Rossy

Komentáře

sergej v. z.

20. 04. 2018, 16:58

Rossy

20. 04. 2018, 20:09

No, vlastně jsem poslal obrázky bez popisek, tak to napravím.
Na prvním obrázku jsou dva snímky jednoho vozu. Kolo je jištěno zákolníkem s pojistným kroužkem vsazeným do železné osy kola.Zákolník kobra získává novou funkci jako pojistný kolík. Jen je dovybaven očkem a řetízkem. O zákolníku s pojistným kroužkem jsem se tu několikrát bavil a dokazoval, že se používá dodnes. Jen u kol, kde se osa otáčí i s kolem, musí být kroužek odpružený aby se nevyvlékal. Navíc také fixuje přímo kolo k ose. Například ..... https://f01.justanswer.com/ref/https_www.muttonpower.com/store/Images/IMG_1133.JPG

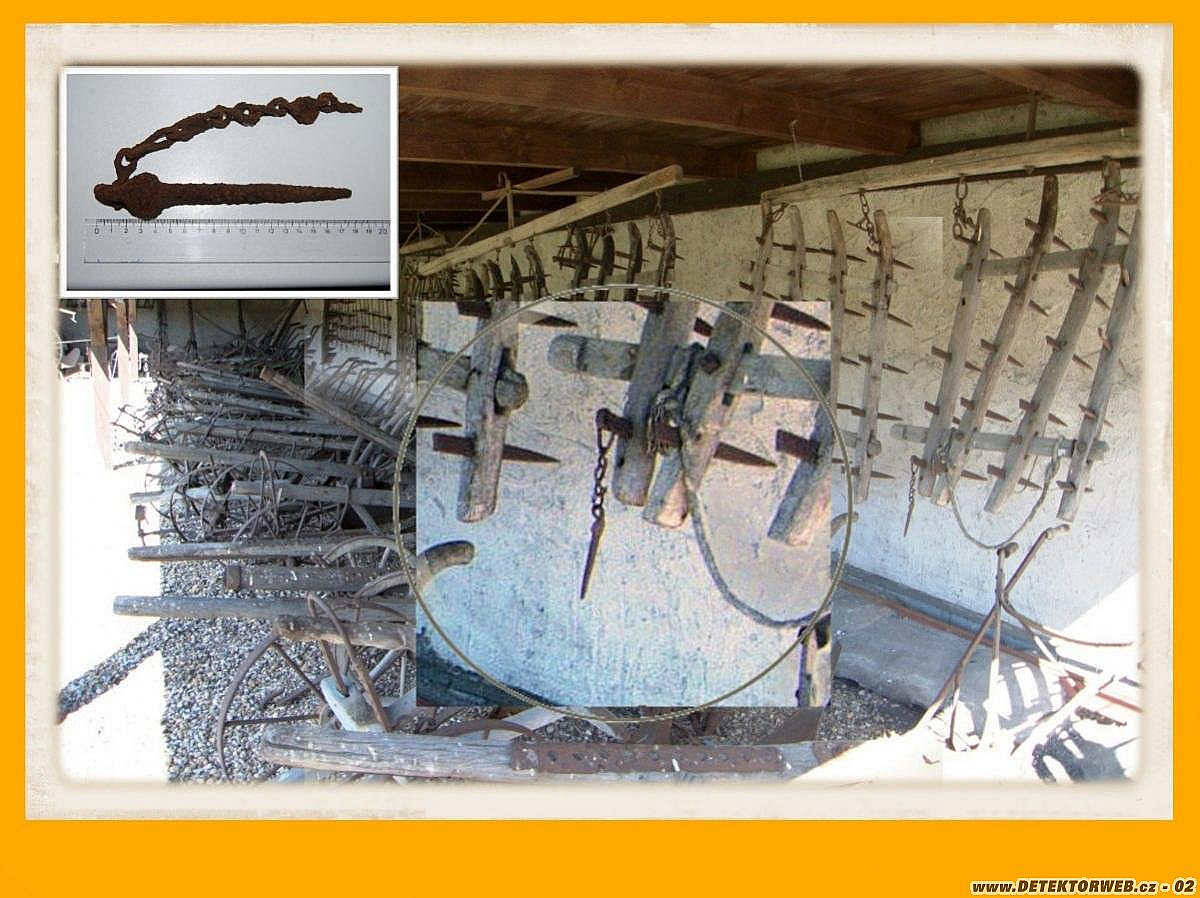

Druhým obrázkem jsem chtěl poukázat na to, že ne všechny artefakty určené jako zákolník , nebo tak zvaný svořínek, musí nutně pocházet z nějakého vozu. Klidně to mohou být jiné zemědělsko stroje a nářadí.

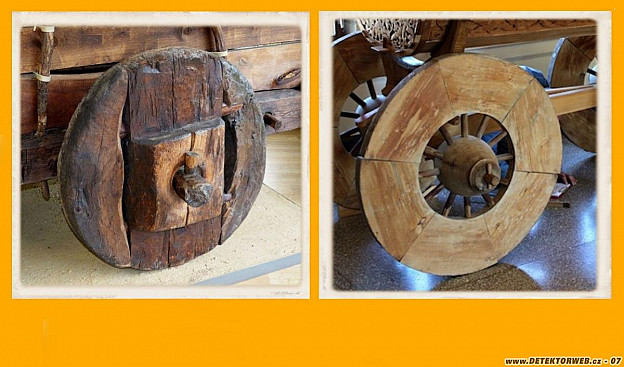

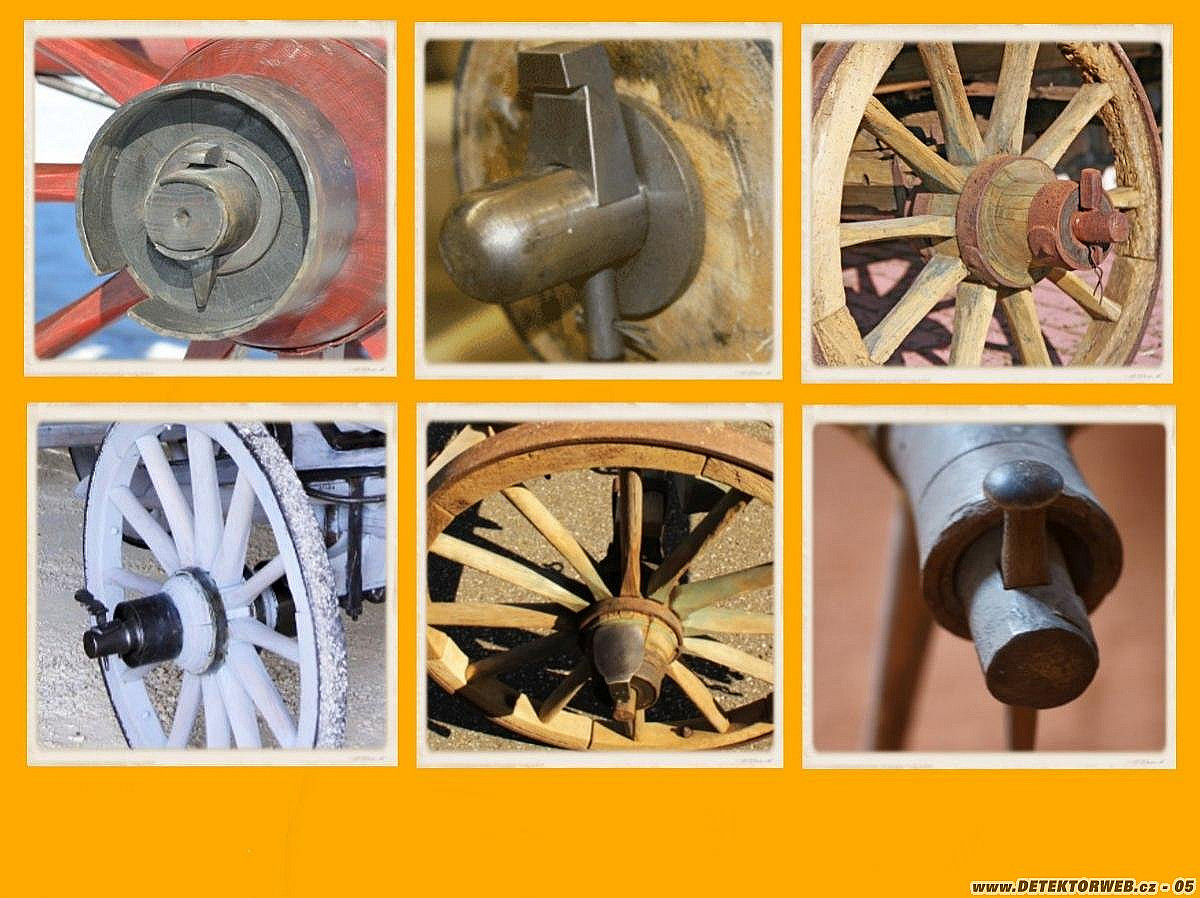

Na třetím obrázku novodobé zákolníky u kol osazených na železných osách. Z toho co jsem vypozoroval, základním předpokladem toho aby se mohlo jednat o zákolník, musí být nějak jištěn proti vypadnutí. Už od dob římských to byly otvory na konci zákolníku. kde byl zajištěn. V dřevěných osách mnohdy dobře posloužil konický tvar zákolníku, který sloužil jištění stejně jako klín. Keltové používali zahnuté zákolníky, kdy otvor v ose byl vrtán z obou stran aby se docílilo i stejného zakřivení otvoru.U novodobých zákolníků se začala požívat tak zvaná pera která pružně obepnula železnou osu atd......Na čtvrtém obrázku je výběr keltských,římských a středověkých zákolníků. Na pátém obrázku jsou mimo jiné tak zvané zábladníky, tedy zákolníky používané při nastupování na vůz. Šestý obrázek jsou zákolníky v erbech.Ten tesaný je ze 14.století. U nás měli například zákolník v erbu páni Z hřebů. Dřív se nepoužíval název zákolník, ale hřeb. Na obrázku před mým nálezem jsou repliky dávnověkých kol s dřevěnými zákolníky.

jegr

20. 04. 2018, 21:42

Ještě tak-já 07 obr. tipoval na kotoučovou brzdu z žebřiňáku.

Rossy

21. 04. 2018, 08:35

Typy novodobých zákolníků v česku a jejich krajové pojmenování.
https://cja.ujc.cas.cz/CJA3/files/03-0338.pdf
