Žiadosť o identifikáciu meracieho zariadenie

23. 05. 2022 Autor: George242 2133× 4
Dobrý deň,

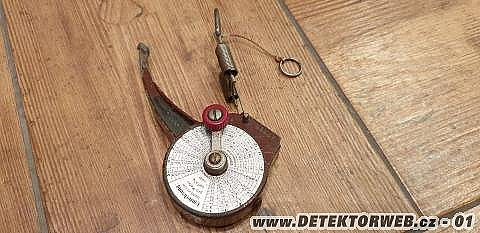

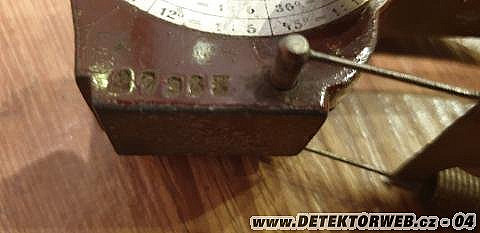

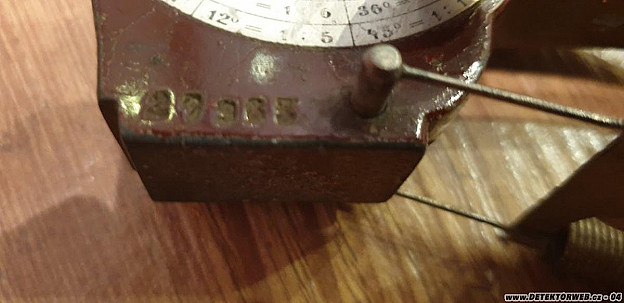

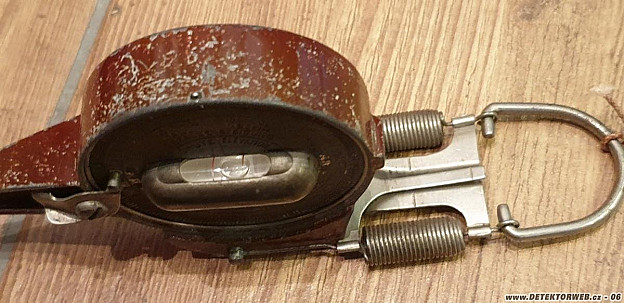

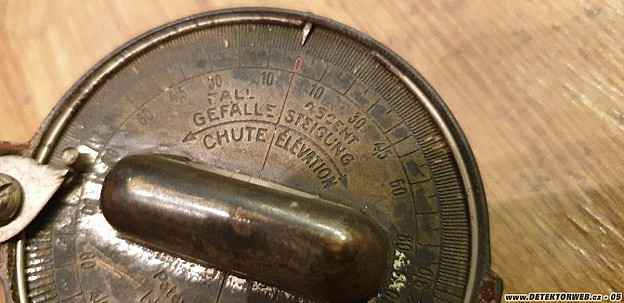

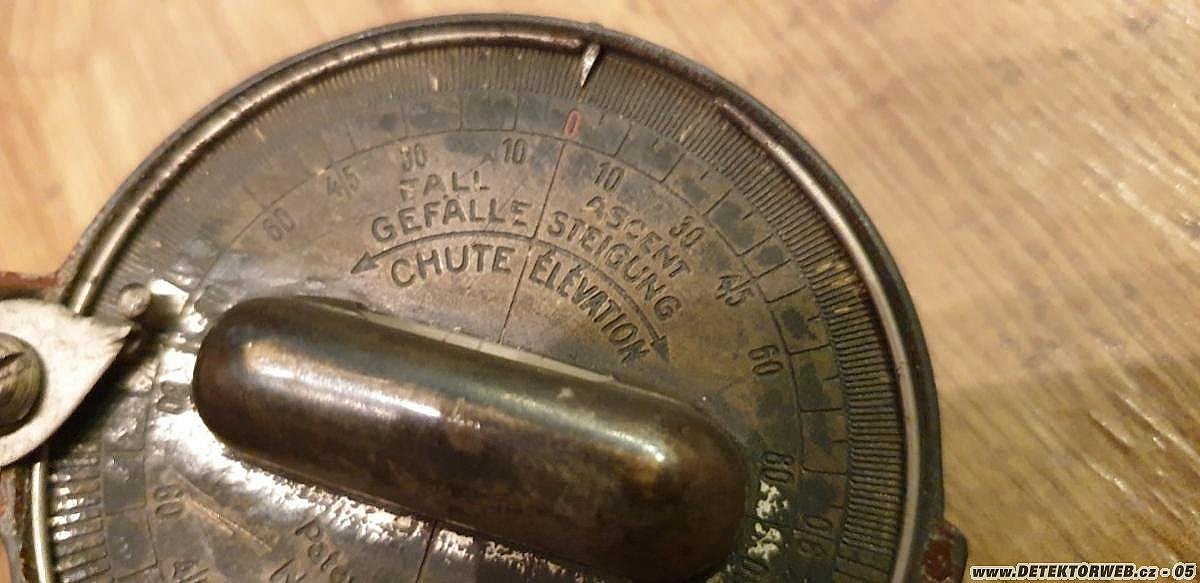

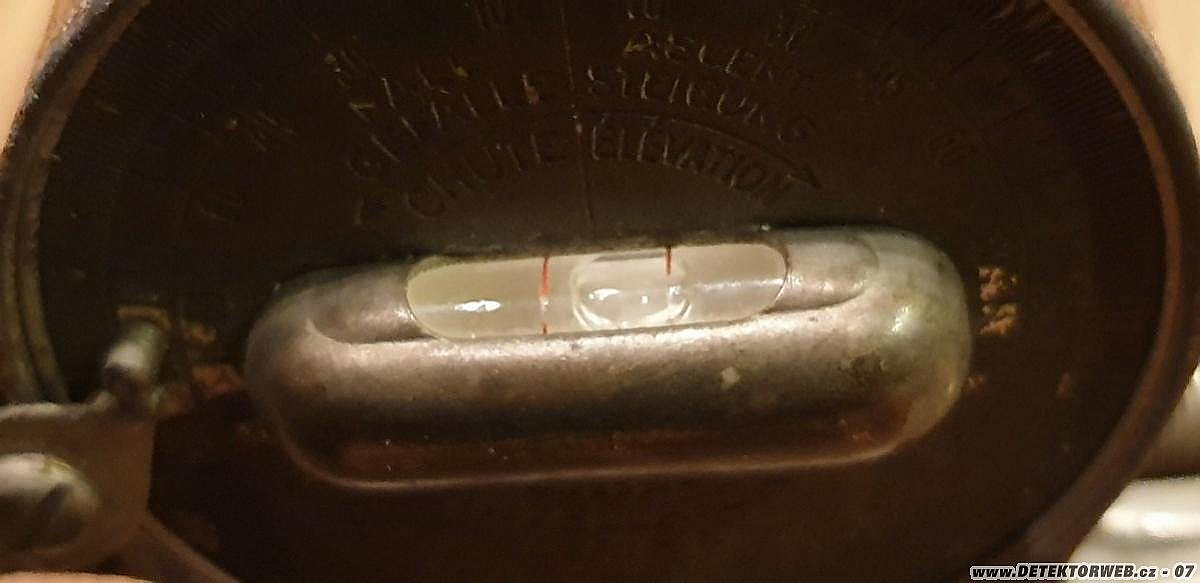

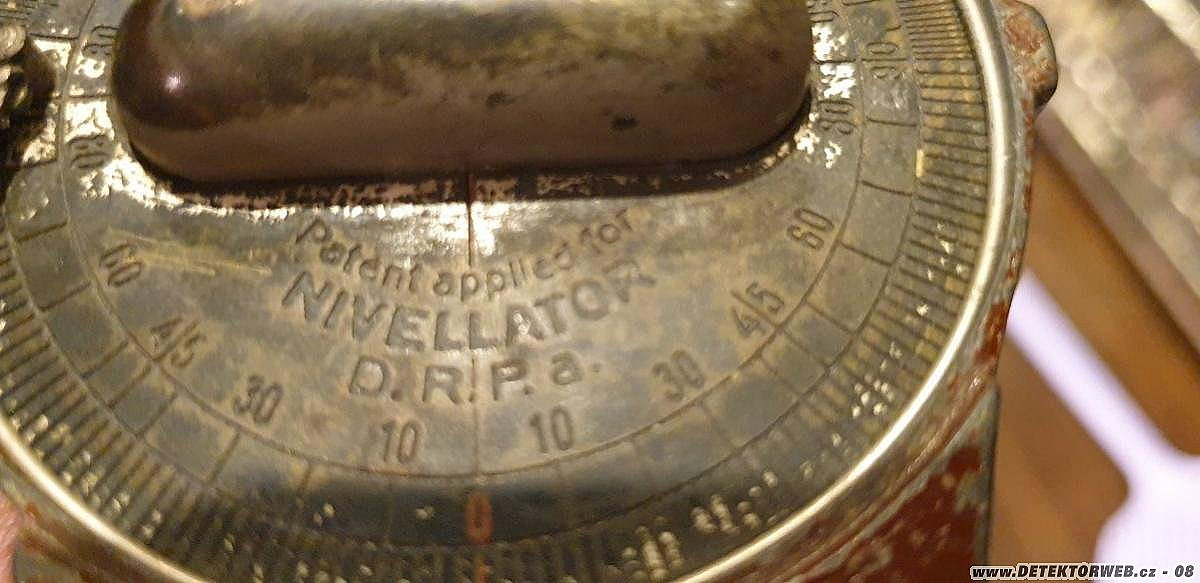

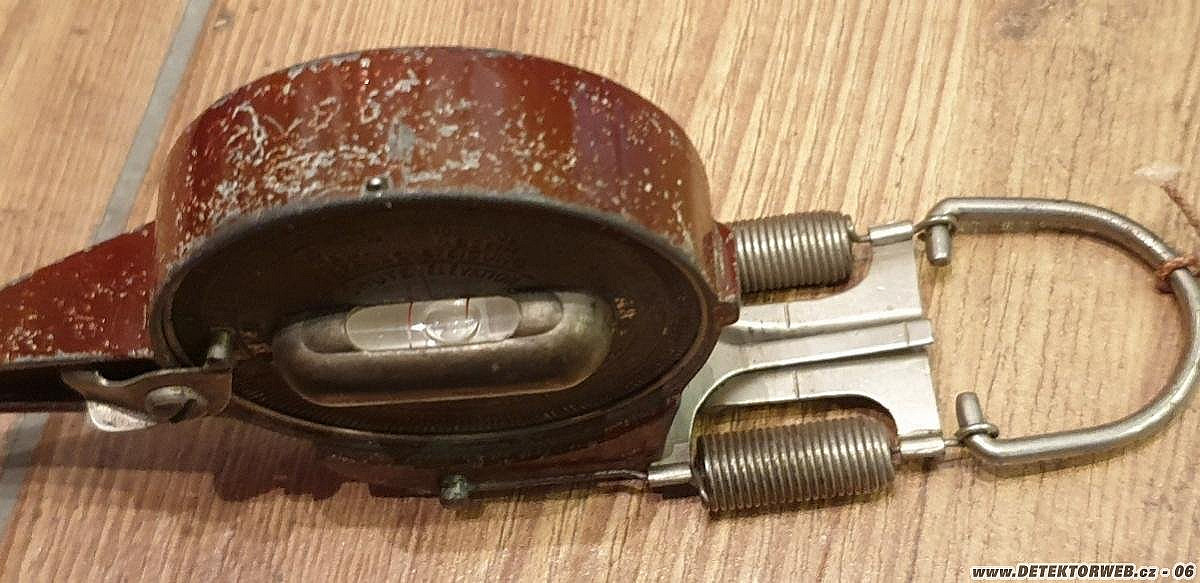

získal som uvedené zariadenie asi na meranie prípadne na prepočet hodnôt. Je tam vodováha, stupnica stupne prepočet na m pri klesaní – stúpaní a výrobné číslo, značka D. R.P. a.? Rád by som sa dozvedel viac na čo sa to používalo prípadne aké je to staré.
Ďakujem vopred za informácie!
S pozdravom George242

Komentáře

klarkon

23. 05. 2022, 13:34

Nahrazovalo to vodováhu
https://ice-museum-scotland.hw.ac.uk/product/1973-016/

“A NEW LEVELLING INSTRUMENT. We have received details of a novel instrument known as the “Nevellator,” used for taking levels, which dispenses with the common straight-edge and spirit-level, and the expensive expert with his equipment. Its circular appearance somewhat resembles the ordinary measuring tape, and, like the latter, it can be carried in the pocket, thus eliminating all the usual inconveniences of tool carriage. Using it, workmen (minus professional aid) are enabled to prove the level over any distance up to 30 feet, and this distance can be extended up to 60 feet if so required by adding an ex-tension line and slightly increasing the tension. It is a simple and easily manipulated instrument, of solid, good-wearing construction. To use it, the line in the contrivance is run out, the ring at its end is attached to a nail or hook, driven into a post or wall, and the tension on the line is then applied by pulling the spring, as shown in the illustration here-with. There is no sag in the line, and the instrument accurately records the exact state of layers of brick or stone-work, indicating whether they are level, or how much they are out of level.

This “Nevellator,” we learn, will not only prove the level of walling, but will accurately determine grades on a run of 30 feet to a degree of ascent or descent in levelling building sites, areas, foundations, drain and pipe trenches, fencing, road construction, roof work, and innumerable other purposes in every-day life, associated with the many and varied branches of the building trade.

jegr

24. 05. 2022, 12:42

klarkon - za učení a ještě já tak umět americky

radi

24. 05. 2022, 19:45

Supr věcička

Cin

25. 05. 2022, 19:00

Moc pěkná technická věc.

Jak vidím, že to umí měřit sklon, tak si dovolím poznámku - překvapivě dost lidí si plete vyjádření sklonu (silnice, trubek apod.) v procentech a ve stupních. Mnohdy to považují za totéž.

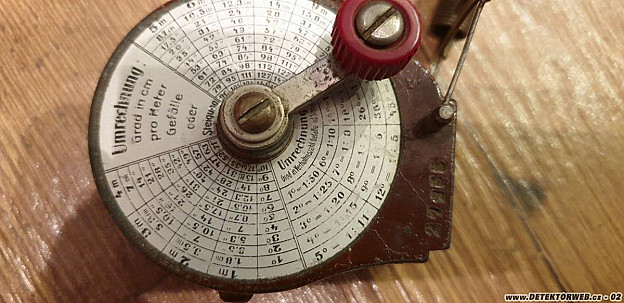

Ačkoliv vím, že detektoráři jsou z podstaty svého koníčku obvykle nadstandardně technicky orientováni, dovolím si na příkladu druhé fotografie, kde je pěkně názorně zobrazen přepočet úhlu sklonu vyjádřený ve stupních na sklon měřený na vzdálenosti jednoho, dvou, třech... metrů, tj. v podstatě na procenta (centimetr = procento metru).

Kupříkladu naměřený úhel 2⁰ odpovídá sklonu 3,5 cm / 1m, tj. sklonu 3,5%.

Jak vhodně názorné na přístroji, který mohli dostat do ruky i "méně kvalifikovaní" stavební dělníci!
